Veterinäres Testphantom / für Ultraschall CN-A01

IRMX-Scannerfür Röntgenaufnahmen

Übersicht

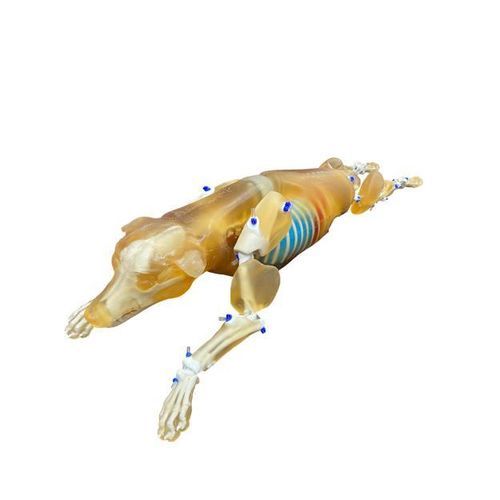

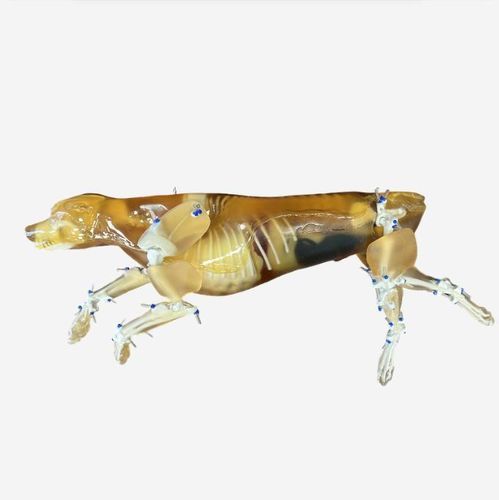

Der Canine Phantom CN-A01 ist ein anatomisches Trainingsmodell für die praktische veterinärmedizinische Bildgebung und Verfahrensschulung in Röntgen, CT, Ultraschall und MRT. Abgeleitet aus einem realen CT-Datensatz und mittels KI verfeinert, bildet er komplexe Weichteil- und Gefäßstrukturen nach. Das Modell ist für die Handhabung skaliert (16 kg) und verfügt über verbesserte bewegliche Gelenke für realistisches Positioniertraining.

Wesentliche Verbesserungen

• Gelenkbeweglichkeit: Verbesserte bewegliche Gelenke zur Simulation realistischer Positionierungen und Manipulationen bei Röntgen- und Verfahrensübungen.
• Robuste Konstruktion: Materialien und Montage für wiederholten Einsatz in Schulungsumgebungen ausgelegt.
• Erweiterte Gefäßdarstellung: Verfeinerte Gefäße in Leber, Milz und Pankreas für genaue Organpositionierung und realistische Bildgebung.
• Realistisches Herz: Interne Kammern, Klappen und große Gefäße (V. cava inferior, V. cava superior, Aorta) zur Darstellung kardialer Szenarien.
• Erweiterte anatomische Genauigkeit: Detaillierte Gefäßstrukturen und realistischer Darmtrakt (Dünn- und Dickdarm, Caecum, Rektum) zur Unterstützung diagnostischer und interventioneller Schulungen.

Anatomie enthalten (Standardversion)

• Erwachsenen-Hundekopf
  • Schädel
  • Kieferknochen
• Erwachsenen-Hundetorso
  • Vollständige Wirbelsäule
  • Vollständiger Brustkorb
  • Schulter (Schulterblätter)
  • Becken
  • Realistisches Herz mit inneren Strukturen: Klappen, Kammern, wichtige Herzgefäße (VCI, VCS, Aorta)
  • Lungen
  • Zwerchfell
  • Magen
  • Leber mit Gefäßen
  • Gallenblase
  • Nieren mit Gefäßen und Arterien
  • Milz mit Gefäßen
  • Dickdarm
  • Dünndarm
  • Caecum
  • Rektum
  • Pankreas mit Gefäßen
  • Harnblase
  • Harnleiter
• Vordere Gliedmaßen (Erwachsene)
• Hintere Gliedmaßen (Erwachsene)

Anwendungen und MRT-Eigenschaften

• Unterstützt Röntgen-Positionierung, CT, Ultraschall (US) und MRT.
• MRT-Abstimmung: Gewebe sind auf realistische T2-Relaxationszeiten eingestellt, wodurch der Phantom für T2-gewichtete und Protonendichte-Aufnahmen geeignet ist. T1-gewichtete Aufnahmen sind möglich, wobei T1‑Werte weniger realistisch sind (Ordnungsgröße ≈ 100 ms).
• Das Erscheinungsbild kann leicht variieren aufgrund von Materialeigenschaften und Produktions­toleranzen.

Technische Daten (repräsentative Werte)

• Organe mit Speckles (Leber, Nieren usw.): Schallgeschwindigkeit 1435 ± 10 m/s; Dichte 0,99 g/cm3; Dämpfung bei 2,25 MHz 1,0 ± 0,2 dB/cm; Härte Shore OO 20; T2 ≈ 70 ms; Speckles: VARIABEL.
• Organe ohne Speckles (Magen, Darm usw.): Schallgeschwindigkeit 1400 ± 10 m/s; Dichte 0,99 g/cm3; Dämpfung bei 2,25 MHz 1,0 ± 0,2 dB/cm; Härte Shore OO 20; T2 ≈ 70 ms; Speckles: NEIN.
• Körpergewebe: Schallgeschwindigkeit 1410 ± 10 m/s; Dichte 1,00 g/cm3; Dämpfung bei 2,25 MHz 1,2 ± 0,2 dB/cm; Härte Shore OO 30; T2 ≈ 65 ms; Speckles: GERING.

HU-Werte der gewebsimulierenden Materialien (Durchschnitt)

• Körpergewebe: -25
• Aorta: 40
• Vena cava: 40
• Trachea: 80 (Gewebeteil), -1000 (luftgefüllter Teil)
• Pankreas: 110
• Milz: 110
• Nieren: 110
• Blase: 35
• Rektumwand: 100
• Sigmoidwand: 100
• Herz: 40
• Leber: 110
• Gallenblase: 35

Im Lieferumfang

• Canine Phantom CN-A01
• Bedienungsanleitung und Montagehinweise
• 2 Jahre Garantie und unbegrenzter Kundendienst
• Robuster Transportkoffer
