Testphantom für IRM HD-C03

für Ultraschalluntersuchungenfür Computertomographiefür Röntgenzwecke

Übersicht

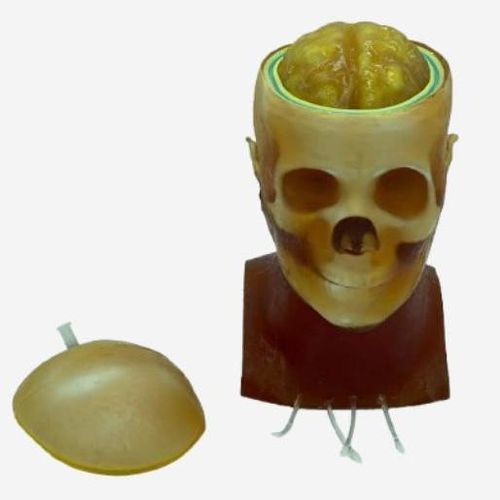

Das Erwachsenen‑Kopfphantom (dynamisch, aufklappbar) ist in Ultraschall, MRT und Röntgen/CT sichtbar. Es verfügt über ein anatomisch geformtes Gehirn aus einem ultraweichen, polyurethanbasierten Material und einen realistischen dreischichtigen Schädel mit innerer Diploë‑Schicht. Das Phantom enthält realistische Blutgefäße und ein aufblasbares, mit Flüssigkeit befüllbares Ventrikelsystem.

Bildgebung & Anwendungen
Das Phantom ist geeignet für T2‑gewichtete MRT‑Aufnahmen (gewebetypische T2‑Relaxationszeiten sind realistisch) und liefert sehr gute Ergebnisse bei Protonendichteaufnahmen. Es lässt sich auch mit T1‑gewichteten Verfahren abbilden, wobei die T1‑Werte weniger realistisch sind (ca. 100 ms). Das Phantom kann für Angiographie verwendet werden und ist kompatibel mit verschiedenen Kontrastmitteln wie Bariumsulfat, jodhaltigen, gadoliniumhaltigen, Mikroschaum‑ und Eisenoxid‑Kontrastmitteln.

Anatomie & Hauptmerkmale

• Schädel mit temporalen und subokzipitalen Fenstern für transkraniellen Doppler‑Ultraschall — aufklappbare und abnehmbare Kalvaria
• Anatomisch geformtes Hirnparenchym (G graue Substanz)
• Komplexes Gefäßsystem mit integriertem Circulus arteriosus Willisi (innere Gefäßdurchmesser: 2 mm, 3 mm, 4 mm)
• Eine Gabelung, eine Stenose, zwei Aneurysmen
• Gefäße verbunden mit dem Hals und Kunststoffanschlüssen zum Befüllen
• Vollständiges Ventrikelsystem (Seitenventrikel, drittes, viertes), aufblasbar und befüllbar
• Ausrichtungsmarkierungen und akustisch korrektes, hautähnliches Material

Vorbereitung & Gebrauch
Vor der Bildgebung die Ventrikel vollständig mit Wasser oder dem gewählten Kontrastmittel über das Befüllrohr an der Rückseite des Gehirns füllen. Nach dem Befüllen das Rohr mit dem abnehmbaren Silikonstopfen verschließen. Für Ultraschalluntersuchungen den Schädelhohlraum mit Wasser füllen (mit Spritze oder durch Eingießen durch die hintere Öffnung) oder den Kopf in ein Wassertank tauchen und Luftblasen zwischen Schädel und Gehirn entfernen. Nach Tests entleeren und vor der Lagerung trocknen.

Erscheinungsbild
Standardausführung: bernsteinfarbend transluzent. Auf Wunsch ist eine Haut‑Optik verfügbar. Kleinere Abweichungen im Aussehen können aufgrund der Materialeigenschaften und Fertigungstoleranzen auftreten.

Technische Eigenschaften (ausgewählte Tabelle)
Gewebetyp | Schallgeschwindigkeit [m/s] | Dichte [g/cm3] | Härte [Shore 00] | T2 [ms] | Körnung | Dämpfung bei 2.25 MHz [dB/cm]
Kortexknochen | 3000 ± 30 | 2.31 | N/A | N/A | N/A | 6.4 ± 0.3
Spongiöser Knochen | 2800 ± 50 | 2.03 | N/A | N/A | N/A | 21 ± 2
Gehirngewebe | 1400 ± 10 | 0.99 | 20 | 70 | JA | 1.0 ± 0.2
Haut/Körpergewebe | 1400 ± 10 | 1.02 | 60 | 50 | NEIN | 1.7 ± 0.2

Thermische Eigenschaften des knochenähnlichen Gewebes (Auswahl)
Wärmeleitfähigkeit: 0.776 W/m K | Volumetrische spezifische Wärmekapazität: 1.040 MJ/m^3 K | Thermische Diffusivität: 0.746 mm^2/s | Thermischer Widerstand: 1.289 m K/W | Spezifische Wärme: 0.978 J/g °C | Schallgeschwindigkeit: 3070 m/s

HU‑Werte der gewebesimulanten Materialien (Auswahl)
Nr. | Gewebeart | HU‑Wert (Durchschnitt)
1 | Gehirngewebe | -25
2 | Spongiöser Knochen | 800
3 | Kortexknochen | 1300
4 | Hautgewebe | -25

Kopfphantome - ausgewählte Vergleichsmerkmale
Merkmal | Dynamische aufklappbare Kopf | Statischer Kopf | Dynamischer Kopf | Standardkopf
Schädel | ✓ | ✓ | ✓ | ✓
Aufklappbare/abnehmbare Kalvaria | ✓ | ✖ | ✖ | ✖
Hirnventrikel | ✓ | ✖ | ✖ | ✓
Hirngefäße (inkl. Circulus Willisi) | ✓ (2/3/4 mm) | ✖ | ✓ (2/3/4 mm) | ✖

Lieferumfang (Standard)

• Erwachsenen‑Kopfphantom (dynamisch, aufklappbar)
• Bedienungsanleitung / Montagehinweise
• 2‑jährige Garantie
• Hartschalen‑Transportkoffer

Merkmale / technische Spezifikationen

• Handelsbezeichnung: Adult Head (Dynamic, Openable)
• SKU / Produktcode: HD-C03
• Phantom‑Größe: 12 x 9 x 7 inches (ca.)
• Versandmaß: 23 x 14 x 10 inches
• Phantom‑Gewicht: ~17 lbs; Versandgewicht: ~22 lbs
• Ventrikel: Gesamtvolumen 35 mL; Innendurchmesser ~9.5 mm; Außendurchmesser ~15.1 mm; angeschlossener Schlauch ~50 mm lang
• Gefäße: Innendurchmesser 2 mm (blau), 3 mm (grün), 4 mm (rot)
• Gehirnmaterial: ultraweiches polyurethanbasiertes gewebesimulantes Material (zeitstabil, trocknet nicht aus)
• Schädel: realistische dreischichtige Struktur mit innerer Diploë; synthetische Knochenwerkstoffe als keramikverstärktes Epoxidharz‑Verbund
• Beschichtung: Standardphantome beschichtet mit einer härteren Urethan‑Gummischicht (glänzende Oberfläche); Beschichtung erhöht gemessene Shore 00 Härte um ~30 Punkte
• Ultraschall‑Eigenschaften: akustisch korrektes hautähnliches Material, spezifizierte Schallgeschwindigkeiten und Dämpfungswerte pro Gewebetyp
• MRT‑Eigenschaften: realistische T2‑Relaxationszeiten (für T2‑gewichtete Bildgebung optimiert); Protonendichte‑Aufnahmen sehr gut; T1‑Werte ≈ 100 ms
• Kontrastmittel‑Kompatibilität: kompatibel mit Bariumsulfat, jodbasierten, gadoliniumbasierten, Mikroschaum‑ und Eisenoxid‑Kontrastmitteln
• Funktionen: aufklappbare und abnehmbare Kalvaria, Kunststoffanschlüsse, Ausrichtungsmarkierungen, Gefäße mit Halsanschluss zum Befüllen, realistische Aneurysmen/Stenosen/Bifurkationen
