Testphantom für Ultraschalluntersuchungen HD-C02

für Computertomographiefür IRMfür Röntgenzwecke

Übersicht

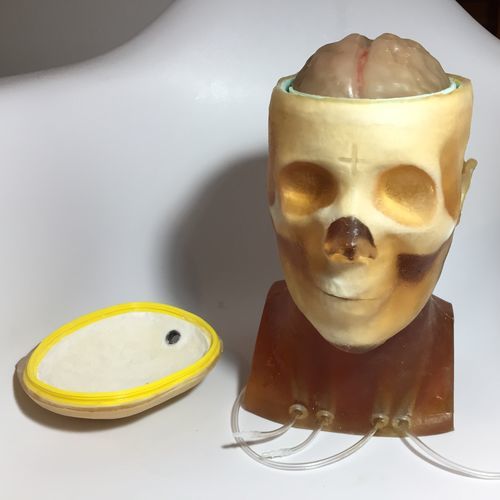

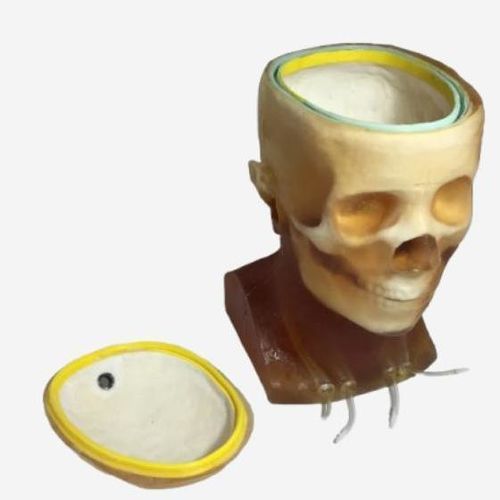

Das modulare, öffnbare Kopfphantom HD-C02 ist für Röntgen/CT, Ultraschall (US) und MRT konzipiert. Die Kalvaria ist öffnbar und herausnehmbar, sodass wechselbare Hirn‑Inserts und Zubehörmodule eingesetzt und ausgetauscht werden können. Materialien und Geometrie reproduzieren akustische, radiologische und MR‑Relaxationseigenschaften für statische und dynamische Bildgebung, Training und QA.

Anatomie

• Schädelphantom — öffnbare und herausnehmbare Kalvaria
• Ausrichtungsmarkierungen für reproduzierbare Positionierung
• Hautnachahmendes Material mit akustisch repräsentativen Eigenschaften
• Optionale Gehirn‑Inserts (Grau­substanz, Ventrikel, Läsionen, Hämatom)

Kopfphantom‑Vergleich (Zusammenfassungszeilen)
Merkmale | Dynamic, Adv. Head | Static Head | Dynamic Head | Standard Head | Training, V1 Head | Hematoma Head | Openable Head
Schädel | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Öffnbare & herausnehmbare Kalvaria | ✓ | ✖ | ✖ | ✖ | ✖ | ✖ | ✓
Halswirbelsäule | ✖ | ✓ | ✖ | ✖ | ✓ | ✓ | ✖
Hautnachahmendes Material | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Gehirn (Grau­substanz) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✖
Ventrikel | ✓ | ✖ | ✖ | ✓ | ✖ | ✓ | ✖
Hirntumor | ✖ | ✖ | ✖ | ✓ | ✖ | ✖ | ✖
Falx cerebri | ✖ | ✖ | ✖ | ✓ | ✓ | ✓ | ✖
Weiße Substanz | ✖ | ✖ | ✖ | ✖ | ✓ | ✖ | ✖
Gehirngefäße (Willis-Kreis 2/3/4 mm) | ✓ | ✖ | ✓ | ✓ | ✖ | ✖ | ✖
Eine Bifurkation | ✓ | ✖ | ✓ | ✓ | ✖ | ✖ | ✖
Eine Stenose | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Zwei Aneurysmen | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Kunststoff‑Steckverbinder | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Kleine statische Objekte (0,5–3 mm) | ✖ | ✓ (0,5–3 mm) | ✖ | ✖ | ✖ | ✖ | ✖
Realistische LuftHöhlen / Stirnhöhle | ✖ | ✖ | ✖ | ✖ | ✓ | ✖ | ✖
Hämatom‑Funktion | ✖ | ✖ | ✖ | ✖ | ✖ | ✓ | ✖
Ausrichtungsmarken | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓

Anwendung & Scan‑Hinweise (Ultraschall)
Für Ultraschall die Schädelhöhle mit Wasser oder einem geeigneten Kopplungsmedium per Spritze oder hinterer Öffnung füllen, um Lufteinschlüsse zu entfernen; alternativ das Phantom im Wassertank untertauchen und Blasen zwischen Schädel und Hirn‑Insert entfernen. Nach Tests entleeren und vor Lagerung trocknen. Für CT/MRT Standardpositionierung und -protokolle verwenden; die Materialien sind für realistische T2‑gewichtete MRT‑Kontraste optimiert (T1 kürzer, ~100 ms).

Im Lieferumfang

• Adult Head (Modular/Openable) Phantom HD-C02
• Benutzerhandbuch und Montageanleitung
• 2 Jahre Garantie und Kundensupport
• Hartschalen‑Transportkoffer

Technische Spezifikationen

• SKU: HD-C02
• Handelsbezeichnung: Adult Head (Openable / Modular)
• Geeignete Modalitäten: Röntgen / CT, Ultraschall (US), MRT (T2‑optimiert)
• Schädel: realistische Dreischichtstruktur (kortikal + Diploe/Trabekel + kortikal)
• Gehirn: herausnehmbar / einsetzbar (nicht standardmäßig enthalten; auf Anfrage erhältlich)
• Oberfläche: standard bernsteintransluzent; Hautoptik auf Anfrage
• Verfügbare Varianten: Modular (Standard), Dynamic, Dynamic Openable, Static, Standard, Training V1, Hematoma, QC1
• Phantom‑Abmessungen: 12 x 9 x 7 in ; Versandgröße: 23 x 14 x 10 in
• Gewichte: Phantom ≈ 17 lbs ; Versand ≈ 22 lbs
• Materialien: urethanbasierte weiche Harz für Weichgewebe ; keramisch verstärktes Epoxid‑Composite für synthetische Knochen ; schützende Urethan‑Gummibeschichtung
• CT HU repräsentative Werte: trabekulär ~800 HU ; kortikal ~1300 HU ; Haut ~‑25 HU
• Anpassungen: Gehirn‑Inserts, Pathologien (Hämatom, Tumoren, Ventrikel), Gefäßinserts und kleine statische Objekte als Optionen verfügbar
