Testphantom für Ultraschalluntersuchungen CT-A03

für Röntgenzweckefür Tomographiefür Computertomographie

Übersicht

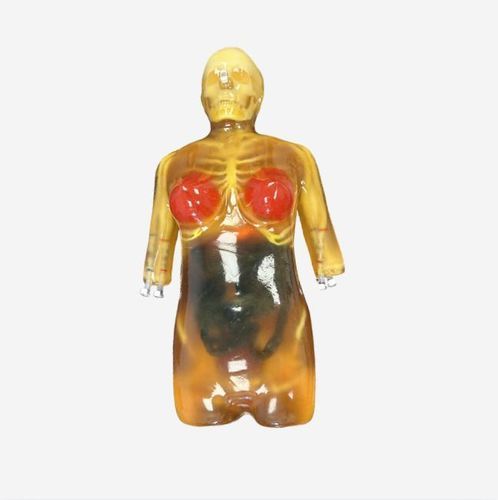

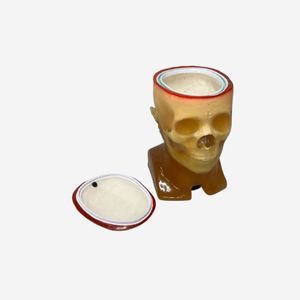

Das Adult Female Contrast Phantom ist ein anatomisch realistischer Trainings- und F&E-Simulator, basierend auf CT-Daten einer gesunden 35-jährigen Frau (Größe 168 cm, BMI ~22). Gefertigt aus gewebeähnlichen Materialien mit hohlen Gefäßstrukturen, unterstützt es Röntgen, CT, MRT (optimiert für T2-gewichtete und Protonendichte-Sequenzen), Ultraschall, Angiographie, Durchleuchtung, Protonentherapie und interventionelle Tests. Hohlgefäße sind für Kontrastmittel, Katheter und Führungsdrähte geeignet und ermöglichen interventionelles Training und Geräteentwicklung.

Anatomie

• Schädel
• Graue Substanz
• Weiße Substanz
• Ventrikel
• Komplexe Hirngefäße
• Eine Bifurkation
• Eine Stenose
• Zwei Aneurysmen
• Vollständige Wirbelsäule
• Vollständiger Brustkorb
• Schultern und Schlüsselbeine
• Becken
• Partielle Oberschenkelknochen
• Luftröhre (hohl; ermöglicht Einführen von Kathetern/Endoskopen; Standarddurchmesser in Dokumentation)
• Realistisches Herz mit:
  • Koronararterien
  • 4 Kammern/klappen (Vorhöfe und Ventrikel)
  • Herzohren-Anhang
  • Aorta
  • Flexibler Klappenaufbau
  • V. cava superior und inferior
  • Speiseröhre
• Lungen (statisch oder konfigurierbar als dynamische aufblasbare Lungen)
• Zwerchfell
• Brust: gewebeähnliches Material, mammäres Fett- und Drüsengewebe
• Leber (mit Bändern und Gallengängen)
• Gallenblase
• Magen
• Nieren
• Milz
• Bauchspeicheldrüse
• Dünn- und Dickdarm (hohl, konfigurierbar)
• Blase
• Gebärmutterhals
• Vaginalkanal
• Eierstöcke
• Gebärmutter

Eigenschaften

• Hohle Gefäßstrukturen kompatibel mit Kontrastmitteln (Bariumsulfat, jodbasiert, Gadolinium, Mikroblasen, Eisenoxid) und interventionellen Geräten (Katheter, Führungsdrähte).
• Dynamisches Herz und Lungen: Anschluss an optionale Pumpen zur Simulation kardio-respiratorischer Bewegung für dynamische Bildgebung und Forschung.
• Herzfunktionen:
  • Zyklsiche Wandbewegung
  • Wasserbefüllbare Kammern mit minimalen Lufttaschen
  • IV-Zugänge für Katheter
  • Pulsatilität 0–240 BPM
  • Zwei Ausgänge 0–6 L/min (Systole/Diastole)
  • Variable Impulsdauer 0–500 ms
  • Arterieller Druckausgang bis 430 mmHg
  • Zwei 3/8" CPC-ventilierte Kupplungen (Einlass/Auslass)
  • Optionale Pumpensteuerung mit Touchscreen
• Atmungsfähige Lungenoption:
  • Dynamische aufblasbare Lungen bis zu 60 Atemzyklen/min
  • Volumenregelung in 1 mL-Schritten (~1 L Gesamtluftvolumen)
  • Optionale Pumpensteuerung mit Touchscreen
• Standardoptik: transluzentes Bernstein; Hautschicht auf Anfrage verfügbar (anpassbar).
• Kleine optische Abweichungen möglich aufgrund Materialeigenschaften und Fertigungstoleranzen.

Im Lieferumfang

• Adult Female Contrast Phantom
• Herzpumpe (optional)
• Lungenpumpe (optional)
• Benutzerhandbuch / Montageanleitung
• 2 Jahre Garantie und unbegrenzter Kundendienst
• Hartschalenkoffer

Technische Eigenschaften (akustisch, Dichte, Dämpfung, Härte, T2, Fleckigkeit)
Gewebetyp | Schallgeschwindigkeit [m/s] | Dichte [g/cm3] | Dämpfung bei 2.25 MHz [dB/cm] | Härte [Shore OO] | T2 [ms] | Fleckigkeit
Gehirngewebe | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | JA
Weiße Substanz | 1400 ± 10 | 1.01 | 1.3 ± 0.2 | 35 | 60 | JA
Organe mit Fleckigkeit (Leber, Nieren, etc.) | 1435 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | VARIABEL
Organe ohne Fleckigkeit (Magen, Darm, etc.) | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | NEIN
Körpergewebe | 1410 ± 10 | 1.00 | 1.2 ± 0.2 | 30 | 65 | NIEDRIG
Kortikales Knochenmaterial | 3000 ± 30 | 2.31 | 6.4 ± 0.3 | N/A | N/A | N/A
Spongiöses Knochenmaterial | 2800 ± 50 | 2.03 | 21 ± 2 | N/A | N/A | N/A

Thermische Eigenschaften des knochenähnlichen Materials
Wärmeleitfähigkeit: 0.776 W/m·K
Volumetrische spezifische Wärmekapazität: 1.040 MJ/m3·K
Thermische Diffusivität: 0.746 mm2/s
Thermischer Widerstand: 1.289 m·K/W
Spezifische Wärme: 0.978 J/g·°C
Schallgeschwindigkeit: 3070 m/s

HU-Werte des gewebeähnlichen Materials (Durchschnitt)
Gewebetyp | HU-Wert (Durchschnitt)
Gehirngewebe | -25
Körpergewebe | -25
Spongiöses Knochenmaterial | 800
Kortikales Knochenmaterial | 1300
Aorta | 40
Vena Cava | 40
Trachea | 80 (Gewebeteil), -1000 (luftgefüllter Teil)
Lungen | -850
Pankreas | 110
Zwerchfell | 80
Mammäres Fettgewebe | -25
Mammäres Drüsengewebe | 35
Zervix | 50
Vaginalkanal | 50

Gewebetyp | HU-Wert (Durchschnitt)
Milz | 110
Nieren | 110
Blase | 35
Rektalwand | 100
Sigmoidkolonwand | 100
Herz | 40
Leber | 110
Gallenblase | 35
Magen | -850
Groß- und Dünndarm | 80 (Gewebeteil), -1000 (luftgefüllter Teil)
Eierstöcke | 50
Uterus | 50

Hinweise
• Gefäßstrukturen sind hohl und für Kontrastmitteldurchfluss sowie Einführen interventioneller Geräte ausgelegt.
• MRT-Kompatibilität: T2-Relaxationszeiten sind realistisch für T2-gewichtete Aufnahmen; PD-Aufnahmen liefern gute Ergebnisse. T1-Werte sind kürzer (~100 ms), T1-gewichtete Sequenzen sind jedoch möglich.
• Dynamische Herz- und Lungenbewegung erfordert optionale Pumpenhardware zur Simulation.

Spezifikationen / Technische Spezifikationen

• Handelsname: Adult Female Contrast Phantom
• SKU: CT-A03
• Brand: True Phantom Solutions
• Unterstützte Modalitäten: Röntgen, CT, MRT (am besten T2), Ultraschall, Angiographie, Fluoroskopie, Protonentherapie
• Kontrastkompatibilität: Bariumsulfat, jodbasierte, gadoliniumbasierte, Mikroblasen-, Eisenoxidmittel
• Gefäßzugang: hohle Gefäßstrukturen für Katheter und Führungsdrähte
• Dynamische Simulation: optionale Herz- und Lungenpumpen (anschließbar)
• Hauptweichgewebsmaterialien: urethanbasierte weiche Harzmaterialien; synthetische Knochen: keramikverstärktes Epoxidverbundmaterial
• Standardaussehen: transluzentes Bernstein; Hautfunktion auf Anfrage
• Lieferumfang: Phantom, Hartschalenkoffer, Benutzerhandbuch; Pumpen optional
• Garantie: 2 Jahre
• Approx. Phantomgröße: 33 x 21 x 11 in; Gewicht: ~83 lbs (Versand im Hartschalenkoffer auf Holzpalette; Versandgewicht ~140 lbs)
• Preis (angegeben): 34,980 (Währung separat angegeben)
