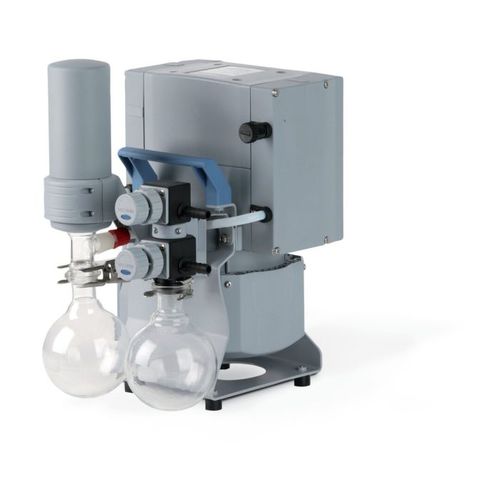

Vakuumsystem für Rotationsverdampfer MD 4C NT +AK SYNCHRO+EK

Labormehrstufig

Überblick

• Entwickelt für hervorragende Chemikalienbeständigkeit und hohe Dampfverträglichkeit
• Hohe Saugleistung auch nahe dem Endvakuum
• Gutes Endvakuum mit Gasballast für den Umgang mit Lösungsmitteln
• Gleichzeitiger Betrieb von zwei unabhängigen Vakuallinien mit Rückschlagventilen zur Vermeidung von Beeinflussungen
• Effiziente Lösungsmittelrückgewinnung zur Reduzierung von Emissionen

Produktbeschreibung
Das MD 4C NT +AK SYNCHRO+EK Chemie-Vakuumsystem ermöglicht den parallelen Betrieb zweier Prozesse mit nur einer Pumpe. Typische Anwendungen sind Rotationsverdampfer, Vakuumkonzentratoren und Vakuumtrockenschränke für hochsiedende Lösungsmittel. Jeder Vakuumanschluss ist mit einem manuellen Durchflussregelventil ausgestattet. Die MD 4C NT Pumpe bietet ausreichendes Saugvermögen für den parallelen Betrieb zweier anspruchsvoller Anwendungen. Der Einlassabscheider (AK) aus Glas mit Schutzbeschichtung hält Partikel und Flüssigkeitstropfen zurück. Der Auslass-Kondensator (EK) ist kompakt und sehr effizient und ermöglicht nahezu 100% Lösungsmittelrückgewinnung zur Wiederverwendung und Emissionsminderung. Das Gerät wird betriebsbereit mit Bedienungsanleitung geliefert.

Wichtige Produktdaten

• Endvakuum: 1,5 mbar
• Endvakuum mit Gasballast: 3 mbar
• Max. Saugvermögen 50 Hz: 3,4 m³/h

Technische Daten und Abbildungen
Max. Saugvermögen 50Hz: 3.4 m3/h
Max. Saugvermögen 60Hz: 2.2 cfm
Endvakuum: 1.5 mbar / 1.1 torr
Endvakuum mit Gasballast: 3 mbar / 2.2 torr
Anzahl Zylinder: 4
Anzahl Stufen: 3
Umgebungstemperatur Betrieb min/max: 10 °C / 40 °C
Umgebungstemperatur Lagerung min/max: -10 °C / 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss saugseitig: 2 x Schlauchdorn DN 8-10 mm
Anschluss druckseitig: Schlauchdorn DN 8-10 mm
Anschluss Kühlwasser: 2 x Schlauchdorn DN 6-8 mm
Nennleistung: 0.25 kW
Nenndrehzahl 50/60 Hz: 1500/1800 min-1
Schutzart IEC 60529: IP 40
Abmessungen L x B x H: 326 x 248 x 402 mm
Gewicht: 17.6 kg
Geräuschpegel (50 Hz): 45 dBA
ATEX-Zulassung: II 3/- G Ex h IIC T3 Gc X (Internal Atm. only)
NRTL Zertifizierung: Ja
Netzspannung: 230 V, 50-60 Hz

Caractéristiques / spécifications techniques

• Modellreihe: MD 4C NT +AK SYNCHRO+EK
• Referenz (Art.-Nr.): 20736800
• SKU: VP_87
• Endvakuum (ohne Gasballast): 1,5 mbar (1,1 torr)
• Endvakuum (mit Gasballast): 3 mbar (2,2 torr)
• Saugvermögen (50 Hz): 3,4 m³/h; (60 Hz): 2,2 cfm
• Anzahl Zylinder: 4; Anzahl Stufen: 3
• Nennleistung: 0.25 kW; Nenndrehzahl: 1500/1800 min⁻¹
• Anschlüsse: saugseitig 2× DN 8-10 mm, druckseitig DN 8-10 mm, Kühlwasser 2× DN 6-8 mm
• Max. Auslassdruck (abs.): 1.1 bar
• Schutzart: IP40
• Abmessungen (L×B×H): 326×248×402 mm
• Gewicht: 17.6 kg; Schalldruckpegel: 45 dBA (50 Hz)
• ATEX- und NRTL-Zertifizierungen vorhanden
• Lieferumfang: Pumpstand komplett montiert, betriebsfertig, mit Anleitung
