Labor-Vakuumsystem MD 4C NT +2AK

für Rotationsverdampfermehrstufig

Überblick

• Hervorragende Chemikalien- und Dampfverträglichkeit
• Zuverlässige Förderleistung bis nahe am Endvakuum
• Gutes Endvakuum auch bei geöffnetem Gasballast
• Sehr niedriger Geräusch- und Vibrationspegel
• Saug- und druckseitige Abscheider zur Kondensataufnahme

Produktbeschreibung

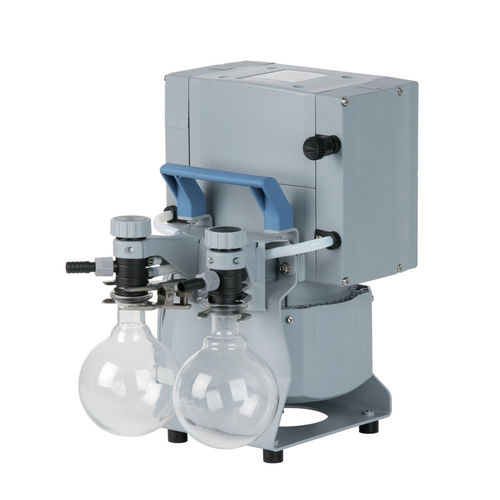

Das MD 4C NT +2AK ist ein Chemie-Vakuumsystem zum Evakuieren, Eindampfen und Abpumpen von Gasen und Dämpfen in chemischen, biologischen und pharmazeutischen Laboren, in denen keine Kondensation der Lösemitteldämpfe am Auslass erwünscht ist. Es ist ausgelegt für Anwendungen mit hochsiedenden Lösemitteln. Typische Einsatzfelder sind Vakuumkonzentratoren, Rotationsverdampfer und Trockenschränke. Der saugseitige Abscheider (AK) aus Glas mit Schutzbeschichtung hält Partikel und Flüssigkeitströpfchen zurück. Der druckseitige Auffangbehälter sammelt Kondensat, verhindert Kondensatrücklauf in die Pumpe und dämpft die Austrittsgeräusche.

Leistungsdaten

• Endvakuum: 1,5 mbar
• Endvakuum mit Gasballast: 3 mbar
• Max. Saugvermögen (50 Hz): 3,4 m³/h

Technische Daten und Abbildungen (Tabelle)
Max. Saugvermögen 50Hz: 3.4 m3/h
Max. Saugvermögen 60Hz: 2.2 cfm
Endvakuum: 1.5 mbar / 1.1 torr
Endvakuum mit Gasballast: 3 mbar / 2.2 torr
Anzahl Zylinder: 4
Anzahl Stufen: 3
Umgebungstemperatur Betrieb: 10 °C bis 40 °C
Umgebungstemperatur Lagerung: -10 °C bis 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss saugseitig: Schlauchnippel DN 8-10 mm
Anschluss druckseitig: Schlauchnippel DN 8-10 mm
Nennleistung Motor: 0.25 kW
Nenndrehzahl (50/60 Hz): 1500/1800 min-1
Schutzart IEC 60529: IP 40
Abmessungen (L x B x H): 319 x 243 x 374 mm
Gewicht: 16.7 kg
Geräuschpegel bei 50 Hz: 45 dBA
EX-Zulassung: II 3/- G Ex h IIC T3 Gc X (Internal Atm. only)
NRTL Zertifizierung: Ja
Lieferumfang: Pumpenaggregat komplett montiert, betriebsbereit, mit Anleitung.

Anwendungen

• Evakuieren und Abpumpen von Gasen und Dämpfen ohne Auslasskondensation
• Vakuumkonzentratoren
• Rotationsverdampfer
• Trockenschränke

Caractéristiques / spécifications techniques

• Modell: MD 4C NT +2AK
• Produkttyp: Chemie-Vakuumsystem (mit Ein- und Auslassabscheidern)
• Endvakuum: 1,5 mbar (1,1 torr)
• Endvakuum mit Gasballast: 3 mbar (2,2 torr)
• Max. Saugvermögen (50 Hz): 3,4 m³/h
• Max. Saugvermögen (60 Hz): 2,2 cfm
• Anzahl Zylinder: 4
• Anzahl Stufen: 3
• Nennleistung Motor: 0,25 kW
• Nenndrehzahl (50/60 Hz): 1500/1800 min-1
• Schutzart: IP 40
• Abmessungen: 319 x 243 x 374 mm
• Gewicht: 16,7 kg
• Schalldruckpegel: 45 dBA (50 Hz)
• Max. Auslassdruck: 1,1 bar
• Anschlüsse: Schlauchnippel DN 8-10 mm (Ein-/Auslass)
• EX-Zulassung und NRTL-Zertifizierung
• Lieferumfang: montierte Einheit und Handbuch
• Nennspannung: 230 V; Frequenz: 50-60 Hz
