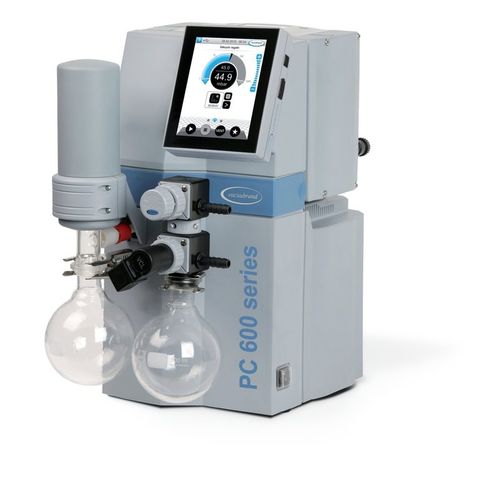

Vakuumpumpe für Rotationsverdampfer PC 611 select

LaborMembranmehrstufig

Überblick

• Vakuum‑Controller VACUU·SELECT mit grafischer Benutzeroberfläche vereinfacht Laborabläufe
• Vordefinierte Applikationen sparen Zeit und sorgen für reproduzierbare Ergebnisse
• Anwendungs‑Editor (Drag‑and‑Drop) zur Erstellung kundenspezifischer Prozessabläufe
• Ausgelegt für Vakuumanforderungen der meisten hochsiedenden Lösemittel
• Ermöglicht den parallelen Betrieb von zwei unabhängigen Anwendungen mit nur einer Pumpe

Beschreibung
Der PC 611 select ist ein Chemie‑Pumpstand auf Basis der dreistufigen Membranpumpe MD 4C NT. Er ist für Verdampfungsprozesse mit hochsiedenden Lösemitteln konzipiert und ermöglicht den parallelen Betrieb zweier anspruchsvoller Applikationen mit einer einzigen Pumpe. Ein Vakuuanschluss wird elektronisch über den integrierten VACUU·SELECT‑Controller und ein Magnetventil gesteuert; der zweite Anschluss wird manuell über ein Membran‑Durchflussregelventil bedient. Beide Anschlüsse verfügen über integrierte Rückschlagventile zum Schutz vor Kreuzkontamination und gegenseitiger Beeinflussung. Der saugseitige Glastrenner mit Schutzbeschichtung verhindert das Eindringen von Partikeln und Tropfen und verlängert die Lebensdauer der Pumpe. In Kombination mit einer Kaltwasserleitung oder einem Umlaufkühler ermöglicht der Abgas‑Kondensator eine nahezu vollständige Lösemittelrückgewinnung. Lieferumfang: Pumpstand komplett montiert und betriebsfertig, mit Anleitung.

Merkmale

• Integrierter VACUU·SELECT‑Controller mit grafischer UI und applikationsbasierter Bedienung
• Manuelle Sollwerterfassung, Destillationsmodi und Anwendungs‑Editor (Drag‑and‑Drop)
• Automatische Siededruckerkennung und 2‑Punkt‑Regelung für Lösungsmittelverdampfung
• Zwei unabhängige Vakuuanschlüsse (ein elektronisch gesteuert, einer manuell) mit integrierten Rückschlagventilen
• Saugseitiger Glastrenner mit Schutzbeschichtung
• Abgas‑Kondensator zur Lösemittelrückgewinnung (bei geeigneter Kühlung)

Technische Daten (Auszug)
Max. Saugvermögen 50 Hz: 3.4 m3/h
Max. Saugvermögen 60 Hz: 2.2 cfm
Endvakuum: 1.5 mbar / 1.1 torr
Endvakuum mit Gasballast: 3 mbar / 2.2 torr
Anzahl Köpfe: 4
Anzahl Stufen: 3
Vakuum‑Controller: VACUU·SELECT
Betriebstemperaturbereich: 10 °C bis 40 °C
Lagerungstemperatur: -10 °C bis 60 °C
Max. Rückdruck (abs.): 1.1 bar
Sauganschluss: 2 x Schlauchstutzen DN 8-10 mm
Druckanschluss: Schlauchstutzen DN 8-10 mm
Kühlmittelanschluss: 2 x Schlauchstutzen DN 6-8 mm
Nennleistung: 0.25 kW
Nenndrehzahl (50/60 Hz): 1500 / 1800 min-1
Schutzart IEC 60529: IP 20
Abmessungen (L x B x H): 435 x 243 x 457 mm
Gewicht: 21.3 kg
Geräuschpegel (50 Hz): 45 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (nur interne Atmosphäre)

Charakteristiken / technische Spezifikationen

• Modell: PC 611 select
• Basis‑Pumpe: MD 4C NT (dreistufige Membranpumpe)
• Max. Saugvermögen (50 Hz): 3.4 m3/h; (60 Hz): 2.2 cfm
• Endvakuum: 1.5 mbar (1.1 torr); mit Gasballast: 3 mbar (2.2 torr)
• Köpfe / Stufen: 4 / 3
• Controller: VACUU·SELECT (grafische UI, Applikations‑Editor, Siededruckerkennung)
• Anschlüsse: Ansaugung 2 x DN 8-10 mm; Druck DN 8-10 mm; Kühlung 2 x DN 6-8 mm
• Leistung / Drehzahl: 0.25 kW; 1500 / 1800 min-1 (50/60 Hz)
• Schutzart: IP 20
• Abmessungen: 435 x 243 x 457 mm; Gewicht: 21.3 kg
• Geräuschpegel: 45 dBA (50 Hz)
• Max. Rückdruck: 1.1 bar
• Lieferumfang: Pumpstand komplett montiert und betriebsfertig, mit Anleitung
