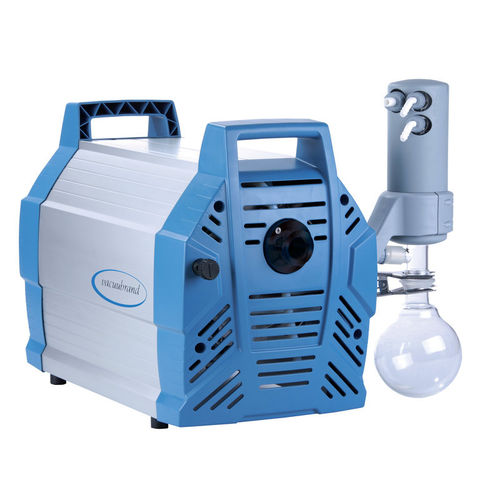

Vakuumpumpe für Rotationsverdampfer MD 12C NT +EK

LaborHochleistungmehrstufig

Übersicht

• hervorragende Chemikalienbeständigkeit und hohe Dampfverträglichkeit
• verkürzte Prozesszeiten durch besonders hohes Saugvermögen, auch nahe dem Endvakuum
• sehr leise und sehr geringe Vibrationen
• sehr gutes Endvakuum auch bei geöffnetem Gasballast zur Kondensatentlüftung
• umweltfreundliche Lösung durch effiziente Lösemittelrückgewinnung

Beschreibung
Diese Chemie‑Vakuumsysteme eignen sich zum Evakuieren, Eindampfen und Abpumpen von Gasen und Dämpfen. Sie bieten ein besonders hohes Saugvermögen und sind ideal bei erhöhten Vakuumanforderungen, z. B. beim Umgang mit hochsiedenden Lösemitteln. Die Basispumpe MD 12C NT erreicht auch mit geöffnetem Gasballast ein sehr gutes Endvakuum und erzielt hohe Leistung in kompakter Bauweise. Die konsequente Auslegung auf Chemikalienbeständigkeit ermöglicht einen weiten Einsatz in chemischen und pharmazeutischen Anwendungen. Der druckseitige Emissionskondensator (EK) ist kompakt und erlaubt nahezu 100 % Rückgewinnung der Lösemittel für effizientes Recycling und Umweltschutz. Ein optionaler saugseitiger Abscheider (AK) aus beschichtetem Glas hält Partikel und Flüssigkeitströpfchen zurück und kann nachgerüstet werden.

Technische Daten und Abbildungen
Max. Saugvermögen 50 Hz: 12 m3/h
Max. Saugvermögen 60 Hz: 7.0 cfm
Endvakuum: 2 mbar / 1.5 torr
Endvakuum mit Gasballast: 4 mbar / 3 torr
Anzahl Zylinder: 8
Anzahl Stufen: 3
Umgebungstemp. min. (Betrieb): 10 °C
Umgebungstemp. max. (Betrieb): 40 °C
Lagertemp. min.: -10 °C
Lagertemp. max.: 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss saugseitig: Kleinflansch KF DN 25
Anschluss druckseitig: Schlauchstutzen DN 8-10 mm
Anschluss Kühlwasser: 2 x Schlauchstutzen DN 6-8 mm
Nennleistung: 0.53 kW
Nenndrehzahl 50/60 Hz: 1650 min-1
Schutzart IEC 60529: IP 40
Abmessungen L x B x H: 528 x 387 x 395 mm
Gewicht: 28.4 kg
Geräusch (Schalldruckpegel) bei 50 Hz: 50 dBA
ATEX-Zulassung: II 3/- G Ex h IIC T3 Gc X (nur interne Atmosphäre)
NRTL: Nein
Lieferumfang: Pumpenaggregat komplett montiert, betriebsfertig, mit Bedienungsanleitung.

Produktmerkmale / technische Spezifikationen

• Modell: MD 12C NT +EK
• Endvakuum: 2 mbar (mit Gasballast 4 mbar)
• Max. Saugvermögen (50 Hz): 12 m3/h
• Max. Saugvermögen (60 Hz): 7.0 cfm
• Anzahl Zylinder / Stufen: 8 / 3
• Nennleistung: 0.53 kW; Nenndrehzahl: 1650 min-1
• Anschlüsse: saugseitig KF DN 25; druckseitig Schlauchstutzen DN 8-10 mm
• Kühlwasseranschlüsse: 2 × DN 6-8 mm
• Max. Auslassdruck (abs.): 1.1 bar
• Abmessungen (L × B × H): 528 × 387 × 395 mm
• Gewicht: 28.4 kg
• Geräuschpegel (50 Hz): 50 dBA
• Schutzart: IP 40
• ATEX: II 3/- G Ex h IIC T3 Gc X (nur interne Atmosphäre)
• Lieferung: betriebsfertig montiertes Pumpenaggregat mit Anleitung
• Nennspannung: 200-230 V; Netzfrequenz: 50-60 Hz
