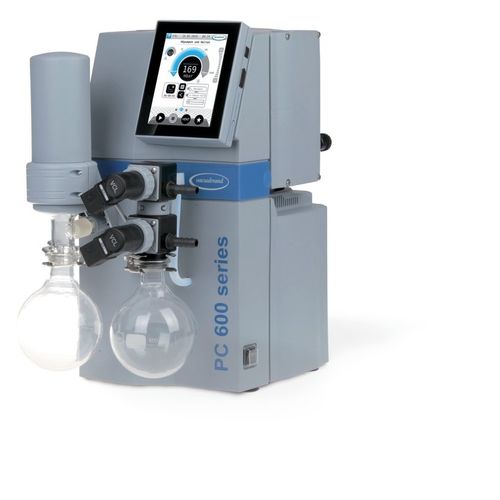

Labor-Vakuumpumpe PC 620 select

Membranölfreimehrstufig

Überblick

• Vakuum‑Controller VACUU·SELECT mit grafischer Bedienoberfläche für anwendungsbasierte Prozesssteuerung
• Vordefinierte Anwendungen und Editor für individuelle Abläufe
• Konstruiert für Laborvakuumanwendungen, einschließlich der meisten hochsiedenden Lösungsmittel
• Gleichzeitiger Betrieb von zwei unabhängigen Vakuumanwendungen mit elektronischer Regelung

Produktbeschreibung
Der Chemie‑Pumpstand bietet eine kompakte, betriebsfertige Lösung zum Betrieb von zwei unabhängigen Vakuumprozessen mit nur einer Pumpe. Basis ist die dreistufige Membranpumpe MD 4C NT, geeignet für Anwendungen mit hochsiedenden Lösungsmitteln. Jeder Vakuumanschluss verfügt über ein elektromagnetisches Ventil zur präzisen elektronischen Vakuumregelung sowie über ein Rückschlagventil zum Schutz vor Kreuzkontamination. Der integrierte VACUU·SELECT‑Controller stellt eine anwendungsbasierte GUI mit vordefinierten Prozessen, manuellem Sollwert, Anwendungseditor und der Möglichkeit zum parallelen Betrieb zweier Sequenzen bereit. Der saugseitige Abscheider aus Glas mit Schutzbeschichtung hält Partikel und Tropfen zurück. Der druckseitige Emissionskondensator ermöglicht eine nahezu vollständige Lösungsmittelrückgewinnung bei Anschluss an Kühlwasser oder einen Umlaufkühler. Die Einheit wird komplett montiert und betriebsfertig geliefert.

Technische Daten
Max. Saugvermögen 50 Hz: 3.4 m3/h
Max. Saugvermögen 60 Hz: 2.2 cfm
Endvakuum: 1.5 mbar / 1.1 torr
Endvakuum mit Gasballast: 3 mbar / 2.2 torr
Anzahl Zylinder: 4
Anzahl Stufen: 3
Vakuum‑Controller: VACUU·SELECT
Betriebstemperaturbereich: 10 °C bis 40 °C
Lagerungstemperaturbereich: -10 °C bis 60 °C
Max. Rückdruck (abs.): 1.1 bar
Anschluss Saugseite: 2 x Schlauchdüse DN 8-10 mm
Anschluss Druckseite: Schlauchdüse DN 8-10 mm
Anschluss Kühlmittel: 2 x Schlauchdüse DN 6-8 mm
Nennleistung: 0.25 kW
Nenndrehzahl (50/60 Hz): 1500 / 1800 min-1
Schutzart (IEC 60529): IP 20
Abmessungen (L x B x H): 435 x 243 x 457 mm
Gewicht: 21.7 kg
Geräusch (Schalldruckpegel) bei 50 Hz: 45 dBA
EX‑Zulassung: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
Schnittstellen: Ethernet (RJ45) Modbus TCP / USB Typ A (Datenübertragung, Software‑Update) / RS‑232 (Adapter erforderlich)
Lieferumfang: Pumpstand komplett montiert, betriebsfertig, mit Anleitung.

Merkmale / technische Spezifikationen

• Paralleler Betrieb von zwei unabhängigen Anwendungen über zwei Vakuumanschlüsse mit separaten Magnetventilen
• Elektronische Vakuumregelung via VACUU·SELECT mit vordefinierten Anwendungen und Anwendungseditor
• Saugseitiger Glasabscheider mit Schutzbeschichtung zur Rückhaltung von Partikeln und Tropfen
• Emissionskondensator druckseitig für hohe Lösemittelrückgewinnung
• Ölfreie, chemisch beständige Basispumpe MD 4C NT
• Schlauchanschlüsse: Saug-/Druckseite DN 8–10 mm; Kühlmittel DN 6–8 mm
• Kompakte Abmessungen; Lieferung montiert und betriebsbereit
