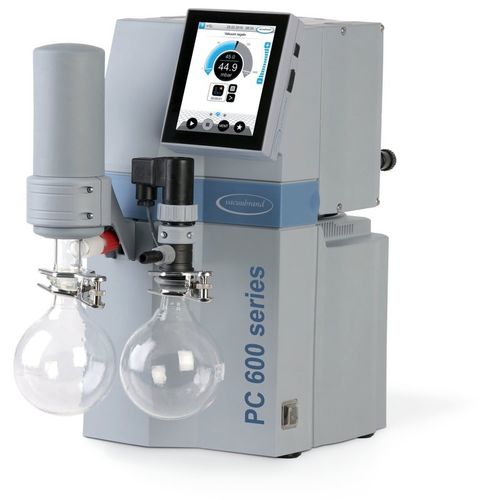

Vakuumpumpe für Rotationsverdampfer PC 610 select

LaborMembranmehrstufig

Überblick

• Vakuum-Controller VACUU·SELECT mit grafischer Bedienoberfläche vereinfacht Laborabläufe
• Vordefinierte Anwendungen sparen Zeit und liefern reproduzierbare Ergebnisse
• Anwendungseditor für individuelle Prozesssequenzen (Drag-and-Drop)
• Geeignet für die Verdampfung vieler hochsiedender Lösungsmittel
• Abluftkondensator für nahezu vollständige Lösungsmittelrückgewinnung und geringere Emissionen

Produktbeschreibung
Die PC 600‑Serie Chemie‑Pumpstände ist für elektronisch gesteuerte Verdampfungs‑ und Trocknungsprozesse mit hochsiedenden Lösungsmitteln ausgelegt. Als Basispumpe dient die dreistufige MD 4C NT; der integrierte VACUU·SELECT Controller bietet manuelle Sollwertregelung, vordefinierte Programme und einen anpassbaren Anwendungseditor. Bei Lösungsmittelverdampfung überwacht der Controller den Druck kontinuierlich und schaltet bei Erkennung des Siedepunkts in den Zweipunkt‑Regelbetrieb. Der saugseitige Abscheider (Glas mit Schutzbeschichtung) hält Partikel und Tröpfchen zurück. Der druckseitige Emissionskondensator ermöglicht nahezu vollständige Rückgewinnung der Lösungsmittel für wirtschaftliches Recycling und reduzierte Emissionen.

Technische Daten und Abbildungen
Max. Saugvermögen 50 Hz: 3.4 m3/h
Max. Saugvermögen 60 Hz: 2.2 cfm
Endvakuum: 1.5 mbar / 1.1 torr
Endvakuum mit Gasballast: 3 mbar / 2.2 torr
Anzahl Zylinder: 4
Anzahl Stufen: 3
Vakuum-Controller: VACUU·SELECT
Nennleistung Motor: 0.25 kW
Nenndrehzahl 50/60 Hz: 1500 / 1800 min-1
Schutzart IEC 60529: IP 20
Abmessungen L x B x H: 419 × 243 × 457 mm
Gewicht: 20.9 kg
Geräuschpegel (50 Hz): 45 dBA
EX-Zulassung: II 3/- G Ex h IIC T3 Gc X (Internal Atm. only)
Schnittstellen: Ethernet (RJ45) Modbus TCP / USB (Type A) Datenübertragung & Software-Update; RS-232 (Adapter erforderlich)

Charakteristika / technische Spezifikationen

• Modell: PC 610 select
• Hersteller / Marke: VACUUBRAND
• Basispumpe: MD 4C NT (dreistufige chemische Membranpumpe)
• Endvakuum (ohne Gasballast): 1.5 mbar (1.1 torr)
• Endvakuum (mit Gasballast): 3 mbar (2.2 torr)
• Max. Saugvermögen (50 Hz): 3.4 m3/h
• Max. Saugvermögen (60 Hz): 2.2 cfm
• Anzahl Zylinder: 4
• Anzahl Stufen: 3
• Controller: VACUU·SELECT (grafische UI, vordefinierte Anwendungen, Anwendungseditor)
• Anschlüsse: Saug-/Druckseite Schlauchwelle DN 8-10 mm; Kühlwasser 2 × DN 6-8 mm
• Max. Auslassdruck (abs.): 1.1 bar
• Nennleistung: 0.25 kW
• Netz: 230 V / 50-60 Hz
• Betriebstemperatur: 10 °C bis 40 °C
• Lagertemperatur: -10 °C bis 60 °C
• Schutzart: IP 20
• Abmessungen (L × B × H): 419 × 243 × 457 mm
• Gewicht: 20.9 kg
• Geräuschpegel: 45 dBA (50 Hz)
• EX: II 3/- G Ex h IIC T3 Gc X (Internal Atm. only)
• Lieferumfang: Pumpstand komplett montiert, betriebsfertig, mit Anleitung
