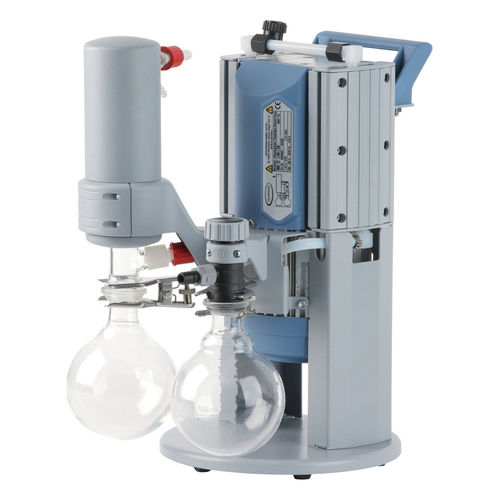

Vakuumpumpe für Rotationsverdampfer MD 1C

LaborMembranölfrei

Überblick

• Chemikalienbeständige Auslegung mit hoher Dampfverträglichkeit
• Hohe Leistung nahe am Endvakuum
• Gutes Endvakuum mit Gasballast
• Sehr leiser und vibrationsarmer Betrieb
• Effiziente Lösemittelrückgewinnung zur Emissionsminderung

Kurze Produktbeschreibung
Dieses Chemie-Vakuumsystem ist für das Evakuieren, Eindampfen und Abpumpen von Gasen und Dämpfen in Labor- und Prozessanwendungen ausgelegt. Es eignet sich für Anwendungen mit hochsiedenden Lösemitteln und ersetzt häufig Drehschieberpumpen. Typische Anwendungen: Rotationsverdampfer, Trockenschränke und Vakuumkonzentratoren. Der saugseitige Abscheider (AK) besteht aus Glas mit Schutzbeschichtung zur Rückhaltung von Partikeln und Flüssigkeitströpfchen. Der druckseitige Emissionskondensator (EK) ist kompakt und ermöglicht eine nahezu 100%-ige Lösemittelrückgewinnung zur Förderung des Recyclings und zum Umweltschutz. Die Pumpe ist als ölfreie Membrankonstruktion ausgeführt und reduziert den Wartungsaufwand.

Produktkennwerte (Kurz)

• Endvakuum: 2 mbar
• Endvakuum mit Gasballast: 4 mbar
• Max. Saugvermögen 50 Hz: 1.3 m³/h
• Geräusch (50 Hz): 45 dBA
• Gewicht: 11 kg

Technische Daten und Abbildungen
Max. Saugvermögen 50 Hz: 1.3 m³/h
Max. Saugvermögen 60 Hz: 0.88 cfm
Endvakuum: 2 mbar / 1.5 torr
Endvakuum mit Gasballast: 4 mbar / 3 torr
Anzahl Zylinder: 4
Anzahl Stufen: 3
Umgebungstemp. (Betrieb) min: 10 °C
Umgebungstemp. (Betrieb) max: 40 °C
Umgebungstemp. (Lagerung) min: -10 °C
Umgebungstemp. (Lagerung) max: 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss saugseitig: Schlauchdorn DN 8-10 mm
Anschluss druckseitig: Schlauchdorn DN 8-10 mm
Anschluss Kühlmittel: 2 x Schlauchdorn DN 6-8 mm
Nennleistung: 0.08 kW
Nenndrehzahl 50/60 Hz: 1500/1800 min⁻¹
Schutzart IEC 60529: IP 40
Abmessungen L x B x H: 316 x 239 x 405 mm
Gewicht: 11 kg
Geräusch (Schalldruckpegel) bei 50 Hz: 45 dBA
EX-Konformität: II 3/- G Ex h IIC T3 Gc X (Internal atmosphere only)
NRTL Zertifizierung: Ja
Lieferumfang: Pumpstand komplett montiert, betriebsfertig, mit Anleitung
Nennspannung Bereich 1: 220-230 V
Netzfrequenz Bereich 1: 50-60 Hz

Charakteristiken / Spezifikationen technische

• Modellbezeichnung: MD 1C +AK+EK
• Anwendungsbereiche: Evakuieren, Eindampfen, Abpumpen von Gasen und Dämpfen (Rotationsverdampfer, Trockenschränke, Vakuumkonzentratoren)
• Saugseitiger Abscheider (AK): Glas mit Schutzbeschichtung zur Rückhaltung von Partikeln und Flüssigkeitströpfchen
• Emissionskondensator (EK): kompakt, ermöglicht nahezu 100% Lösemittelrückgewinnung
• Ölfreies Membranpumpen‑Design, chemisch beständig
• Leiser Betrieb: 45 dBA (50 Hz)
• Kompakte Abmessungen und 11 kg Gewicht für Laborbank oder Systemintegration
• Elektrisch: 220–230 V, 50–60 Hz, Nennleistung 0.08 kW
• Schutzart: IP 40
• Anschlüsse: Saug-/Druckseite DN 8–10 mm; Kühlung 2× DN 6–8 mm
• Max. zulässiger Auslassdruck: 1.1 bar (abs.)
• EX: II 3/- G Ex h IIC T3 Gc X (Internal atmosphere only)
• NRTL zertifiziert
• Lieferung komplett montiert, betriebsfertig, mit Anleitung
