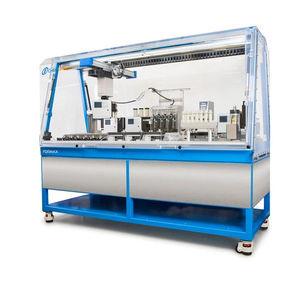

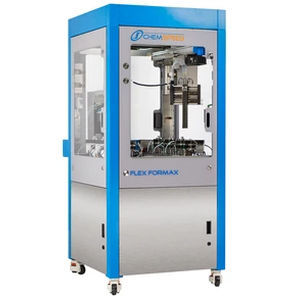

Roboter-Syntheseplattform FLEX FORMAX

mit hohem Durchsatz

Übersicht
FLEX FORMAX von Chemspeed ist eine kompakte, vollautomatisierte Formulierungs- und Charakterisierungsstation, entwickelt zur Beschleunigung der Formulierungsentwicklung und -optimierung bei einer Stellfläche unter 1 m². Die Plattform ermöglicht präzise Steuerung und Automatisierung von Viskosität, pH, Temperatur und Rühren für reproduzierbare Hochdurchsatz-Workflows.

Plattformkonzept und Modularität
Die FLEX FORMAX Plattform lässt sich mit präzisen Formulierungsgefäßen, austauschbaren robotischen Dosierwerkzeugen und verschiedenen Racks/Verbrauchsmaterialien konfigurieren. Typische Deck-Konfigurationen umfassen ein Formulierungsmodul mit bis zu 6 Präzisionsgefäßen und drei gravimetrischen Dosierwerkzeugen über Kopf, oder ein alternatives Deck mit 12 Präzisionsgefäßen (150 mL) über zwei Module. Die Variante FLEX FORMAX PERSONAL erlaubt das Hot-Swapping robotischer Werkzeuge zur Funktionserweiterung im laufenden Betrieb.

Hauptmerkmale

• Mehrere Werkzeuge auf einer Plattform zur Konsolidierung von Funktionen ohne mehrere Systeme
• Kompakte, kosteneffiziente Roboterplattform, geeignet für Labor- und Pilotumgebungen
• Einfache Programmierung und Workflow-Automatisierung für reproduzierbare Durchläufe
• Der Roboter übernimmt Dosierung, Analytik und Aktionen an den Precision Formulation Vessels
• Zugabe von Feststoffen, Pulvern, Flüssigkeiten und hochviskosen Materialien mit Milligrammauflösung während der Verarbeitung
• Arbeitsfläche kann bis zu 2 Formulierungsmodule für parallele Verarbeitung aufnehmen
• Gravimetrische Dosierung für Feststoffe, Pulver, Flüssigkeiten, Pasten, Cremes und Wachse
• 4-Needle Head für volumetrische Flüssigkeitsbearbeitung und Probenahme
• Wägebereich Auflösung: 0,1 mg oder 0,01 mg
• Großer Dosierbereich von wenigen mg bis zu mehreren Gramm
• Kontinuierliche Echtzeitüberwachung und Regelung von Temperatur (innen und Mantel), Scherrate, Viskosität, Kratzgeschwindigkeit, Rücklauf und pH; optional inerte Atmosphäre
• Verstellbare Schaberposition/-orientierung; Auswahl an Schabermaterialien (PTFE, PEEK)
• Geldossierte Menge, Mischgeschwindigkeit, Temperatur, Zeit und weitere Parameter werden in einer schreibgeschützten Protokolldatei erfasst
• Datenzugriff über Excel und andere Software; Schnittstellen für DOE / KI

Details zum Formulierungsmodul

• Das Formulierungsmodul umfasst bis zu 6 individuell gesteuerte, hochpräzise Arbeitsstationen
• Jede Arbeitsstation beinhaltet eigenes Gefäß/Mischer, Zufuhrgefäß und Spritzenpumpe und kann an Workflow-Anforderungen angepasst werden
• Bis zu 6 Formulierungsgefäße/Mischer pro Modul (150 mL jeweils) mit unabhängiger Rührung, Kratzen, Heizen und Kühlen
• Bis zu 6 Zufuhrgefäße (50 mL) mit Magnetrühren und Manteltemperaturregelung bis 90 °C für niederviskose Vormischungen
• Einfache Integration von pH-Sonden und Analytik

Beispielworkflow (FLEX FORMAX — für O/W-Emulsionen)

• Wasser hinzufügen
• Rühren starten
• Wirkstoff hinzufügen
• Verdicker hinzufügen
• Auf 80 °C erhitzen
• Auf 25 °C abkühlen
• Wasserphase hinzufügen
• Wasser hinzufügen
• Emulgator hinzufügen
• Bei 80 °C rühren
• Auf 25 - 35 °C abkühlen
• Emulgator hinzufügen
• Bei 25 - 35 °C rühren
• Füllstoff hinzufügen
• Lösungsmittel hinzufügen
• Tensid hinzufügen
• Emulgator hinzufügen
• Bei Raumtemperatur rühren
• Ölphase hinzufügen

Vorteile

• Kostensenkung pro Probe bis zu 45%
• Produktivitätssteigerung um das bis zu 5‑Fache
• Verbesserte Reproduzierbarkeit und Produktqualität
• Optimierte Kosten und Durchsatz (bis zu 12 Formulierungen pro Lauf)
• Waage bewegt sich zum Zielort, um Geschwindigkeit und Effizienz zu erhöhen
• Kontinuierliche Echtzeitsteuerung aller relevanten Formulierungsparameter
• Einfache Datenexport- und Integrationsmöglichkeiten für die Analyse
• Schnittstelle zu DOE / KI zur Unterstützung von Versuchsplanung und Analyse

Technische Daten

• Modell / Serie: FLEX FORMAX
• Hersteller / Marke: Chemspeed
• Stellfläche: kompakte automatisierte Station < 1 m²
• Formulierungsgefäße pro Modul: bis zu 6 (150 mL jeweils)
• Alternatives Deck: bis zu 12 Präzisionsgefäße (150 mL) über 2 Module
• Zufuhrgefäßvolumen: 50 mL mit Magnetrühren und Mantelregelung bis 90 °C
• Wägeauflösung: 0,1 mg oder 0,01 mg
• Dosierbereich: von wenigen mg bis zu mehreren Gramm (Feststoffe, Pulver, Flüssigkeiten, hochviskose Materialien, Pasten, Cremes, Wachse)
• Gravimetrische und volumetrische Flüssigkeitsbehandlung (4-Needle Head)
• Unabhängige Kontrolle pro Arbeitsstation: Rühren, Kratzen, Heizen, Kühlen
• Schabermaterialien: PTFE, PEEK; verstellbare Position
• Kontinuierliche Überwachung: interne/Manteltemperatur, Scherrate, Viskosität, Kratzgeschwindigkeit, Rückfluss, pH
• Datenprotokollierung: schreibgeschützte Protokolldateien; Schnittstellen für Export (z. B. Excel)
• Werkzeugmodularität: austauschbare robotische Werkzeuge auf FLEX FORMAX PERSONAL
• Integration: pH-Sonden, Analytik, Software-Schnittstellen und DOE/KI-Konnektivität
• Betriebsumgebungen: inerte Atmosphäre optional
