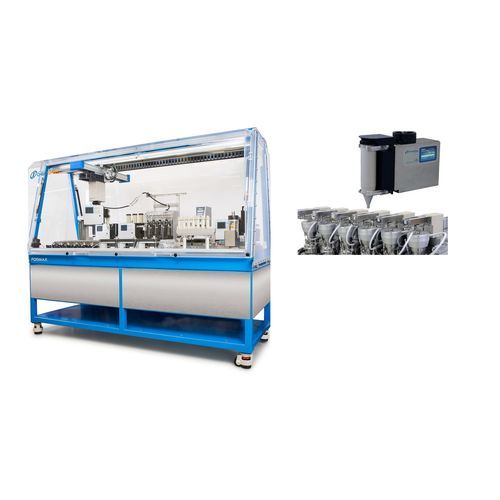

Automatisches Probenvorbereitungsgerät MULTIPLANT FLOWCHEM

automatisiertfür die PharmaindustrieMisch

Überblick
Marktführende Technologie zur flexiblen Kombination automatisierter Batch‑ und kontinuierlicher (Flow‑)Chemie, die Quality‑by‑Design‑Tankreaktoren, Prozesssteuerung und die AUTOSUITE‑Software vereint, um organische Prozess‑F&E‑Workflows in Batch‑ und kontinuierlichen Modi zu beschleunigen, zu standardisieren und zu digitalisieren.

Produktzusammenfassung
Automatisierte All‑in‑One‑Plattform für Batch‑ und/oder Flow‑Chemie mit unabhängiger, präziser Steuerung der Prozessparameter pro Reaktor, mehrstufigen Reaktionen mit Vessel‑to‑Vessel‑Transfers, Multi‑Reaktor‑Experimenten und optional integrierbarem Tisch‑NMR für Online‑ oder Offline‑Analysen.

Workflow
Migrated workflow: MULTIPLANT / AUTOPLANT FLOWCHEM

Vorteile

• Unabhängige Reaktorkontrolle: Tankreaktoren 100, 240 und 1.000 mL mit separaten Zudosierungen, Temperatur‑ und Rührparametern sowie präzisen kontinuierlichen Zufuhrsystemen.
• Hoher Versuchsdurchsatz: bis zu 12/24 Experimente pro Lauf auf AUTOPLANT; bis zu 6 pro Lauf auf halbautomatischem MULTIPLANT.
• Kombination aus Batch & Flow für mehrstufige Reaktionen und Vessel‑to‑Vessel‑Transfers auf einer Plattform.
• Unabhängige, präzise Steuerung von Zufuhr/Fluss, Temperatur und Rühren in jedem Reaktor.
• Flexible Zuführungen: unabhängige Gas‑, verflüssigte Gas‑ und Flüssigzuführungen.
• Präzise Dosierung: gravimetrische Feststoff‑ und viskoser Flüssigkeitsdosierung.
• 4‑Needle Head für volumetrische Flüssigkeitsführung und Inline/Offline‑Probenahme.
• In‑Prozess‑Analytik (PAT): IR, PSD, Kalorimetrie, pH und weitere Inline/Offline‑Sonden.
• Zudosierung und Probenahme unter Reaktionsbedingungen, inkl. Rückfluss mit Dean Stark oder Destillation; Unterstützung für Reaktionen bei erhöhtem Druck.
• Workup‑Optionen: Flüssig/Flüssig‑Extraktion, Trocknung, Festphasenextraktion, Filtration und Verdampfung.
• Cleaning‑in‑Place (automatisiert) und Einsätze zur vereinfachten Wartung.
• Sicherheits‑ und konditionierter Betrieb: Abzugshaube und Umweltsteuerung für empfindliche bzw. tieftemperaturchemie.
• AUTOSUITE‑Software für Drag‑&‑Drop‑Versuchsdesign, Erweiterbarkeit (z. B. Python‑Devices) und Integration mit LIMS, ELN, Datenanalyse und KI/ML‑geschlossenen Regelkreisen.
• Optionales integriertes Tisch‑NMR für Online‑Chemieprofilierung und Datenerfassung.

Optionales integriertes Tisch‑NMR (Zusammenfassung)

• Beispiel: ~80 MHz Fourier RxnLite Tisch‑NMR.
• Probeneinführung über Durchflusszelle für Online‑Analyse oder über Standard‑5‑mm‑Röhrchen für Offline‑Analyse.
• Software für erweitertes Chemieprofiling und Hardware‑Integration, unterstützt H / F / C / P / Si / B‑Kerne sowie 1D‑ und 2D‑Experimente.
• Permanentmagnet‑Design (kein flüssiger Stickstoff oder Helium erforderlich); 2‑Gauss‑Linie im NMR‑Gehäuse.

Technische Daten

• Reaktorvolumen: 100 mL, 240 mL, 1.000 mL (Tankreaktoren).
• Versuchsdurchsatz: bis zu 12/24 Experimente pro Lauf auf AUTOPLANT; bis zu 6 pro Lauf auf halbautomatischem MULTIPLANT.
• Modi: automatisierte Batch‑ und kontinuierliche Flow‑Chemie; mehrstufige Reaktionen mit Vessel‑to‑Vessel‑Transfers.
• Prozesssteuerung: unabhängige Steuerung von Zufuhr/Fluss, Temperatur und Rühren pro Reaktor.
• Zuführungen: unabhängige Gas‑, verflüssigte Gas‑ und Flüssigzuführungen; gravimetrische Dosierung für Feststoffe und viskose Flüssigkeiten.
• Flüssigkeitsmanagement: 4‑Needle Head für volumetrische Handhabung und Probenahme; Zudosierung und Probenahme unter Reaktionsbedingungen.
• Analytik/PAT: IR, PSD, Kalorimetrie, pH‑Monitoring und weitere Inline/Offline‑Optionen.
• Reaktionsmöglichkeiten: Rückfluss mit Dean Stark oder Destillation; Reaktionen unter erhöhtem Druck.
• Aufarbeitung: Flüssig/Flüssig‑Extraktion, Trocknung, Festphasenextraktion, Filtration, Verdampfung.
• Wartung: Cleaning‑in‑Place (automatisierte Reinigung, Einsätze).
• Sicherheit/Umwelt: Abzugshaube; konditionierter Betrieb für empfindliche oder tiefgekühlte Chemie.
• Software: AUTOSUITE für Drag & Drop‑Versuchsdesign, Python‑Custom‑Devices, LIMS/ELN/Dataintegration und KI/ML‑geschlossene Automatisierung.
• Optionales NMR: integriertes Tisch‑NMR (~80 MHz Fourier RxnLite), Online‑Durchflusszelle oder Offline‑5‑mm‑Röhrchen, 1D & 2D‑Spektren, Permanentmagnet (kein LN2/He), unterstützt mehrere Kerne.
