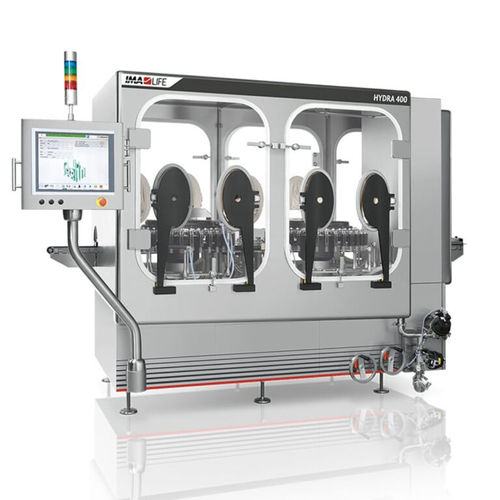

Automatischer Fläschchenwäscher HYDRA series

für die PharmaindustrieReinigungsmittel auf WasserbasisWasser

Übersicht
Entwickelt zur Dekontamination der Außenflächen pharmazeutischer Behälter nach dem Abfüllprozess, verringert die HYDRA 100/300/400 Serie das Risiko einer langfristigen Exposition für Bediener und medizinisches Personal beim Umgang mit zytotoxischen oder hochaktiven Stoffen. Diese externen Rotationsreiniger sind für die Dekontamination zylindrischer Glas- oder Kunststoffbehälter (Flaschen, Fläschchen) ausgelegt, die während des Abfüllens kontaminiert werden können. Die Dekontamination kann mit Wasser oder mit einem dem Wasser zugesetzten, speziellen Reinigungsmedium für toxische Produkte erfolgen, um Kreuzkontamination zu vermeiden. Aufgrund ihrer kompakten Bauweise eignen sich die Maschinen zur Integration am Ende aseptischer Produktionslinien und für unterschiedliche Ausbringungsmengen.

Maschinenmerkmale

• Verbessertes Ablaufen und Reinigbarkeit: Abgerundete Innenwinkel im Verarbeitungsbereich verbessern das Wasserablaufen und die Reinigbarkeit.
• Getrennte Prozess- und Mechanikbereiche: Vollständige Trennung zwischen Prozess- und Mechanikzonen durch spezielle Dichtungen.
• Waschkreisläufe: Separierte Waschkreisläufe zur Prozesssicherheit.
• Kompaktes Design: Reduzierter Platzbedarf; Antriebe und Waschkreislauf sind im Maschinenrahmen untergebracht.
• Zugänglichkeit: Einfache Zugänglichkeit zu allen Maschinenbereichen für Inspektion und Betrieb.
• Einfache Wartung: Einfache mechanische Antriebe verringern die Wartungszeiten.
• Unter Isolierung: Maschinen können mit RABS vorbereitet oder in Isolatoren installiert werden.
• PLC und HMI: Siemens PLC und HMI gewährleisten Wiederholbarkeit und Prozesssicherheit.

Technische Daten
HYDRA TECHNISCHE DATEN
, HYDRA 100 | HYDRA 300 | HYDRA 400
Waschstationen (bis) | 4 | 6 | 8
Fläschchen Ø Bereich (mm) | 14.75 – 52 | 14.75 – 66 | 14 – 54
Fläschchenhöhe (mm) | 34.5 – 110 | 34.5 – 136 | 34 – 110
Leistung (Fläschchen/Min) | 60 bei Ø 52 mm; 150 bei max. Ø 24 mm | 150 bei Ø 32-60 mm; 300 bei Ø 32 mm | 200 bei Ø 33-54 mm; 400 bei Ø 32 mm
Wasserverbrauch (Liter/Stunde) | 400 – 600 | 600 – 900 | 900 – 1200
Wasserdruck (bar) | 2.5 – 4 (alle Modelle)
Druckluftverbrauch (Liter/Minute) | 3000 | 3100 | 3200
Druckluftdruck (bar) | 6 (alle Modelle)
Standardspannung | 400 V – 50 Hz (alle Modelle)
Installierte Leistung (kW) | 5 (alle Modelle)
Gewicht (kg) | 1200 | 1600 | 2000

Technische Spezifikationen

• Waschstationen (bis): HYDRA 100 = 4; HYDRA 300 = 6; HYDRA 400 = 8
• Fläschchen Ø Bereich (mm): HYDRA 100 = 14.75–52; HYDRA 300 = 14.75–66; HYDRA 400 = 14–54
• Fläschchenhöhe (mm): HYDRA 100 = 34.5–110; HYDRA 300 = 34.5–136; HYDRA 400 = 34–110
• Leistung (Fläschchen/Min): HYDRA 100 = 60 (Ø52 mm) / 150 (max Ø24 mm); HYDRA 300 = 150 (Ø32–60 mm) / 300 (Ø32 mm); HYDRA 400 = 200 (Ø33–54 mm) / 400 (Ø32 mm)
• Wasserverbrauch (L/h): HYDRA 100 = 400–600; HYDRA 300 = 600–900; HYDRA 400 = 900–1200
• Wasserdruck: 2.5–4 bar
• Druckluftverbrauch (L/min): HYDRA 100 = 3000; HYDRA 300 = 3100; HYDRA 400 = 3200
• Druckluftdruck: 6 bar
• Standardspannung: 400 V – 50 Hz
• Installierte Leistung: 5 kW
• Gewicht (kg): HYDRA 100 = 1200; HYDRA 300 = 1600; HYDRA 400 = 2000
