Füll- und Versiegelsystem / für Ampullen STERIFILL Series

für Ampullenfür die Pharmaindustrieautomatisch

Übersicht

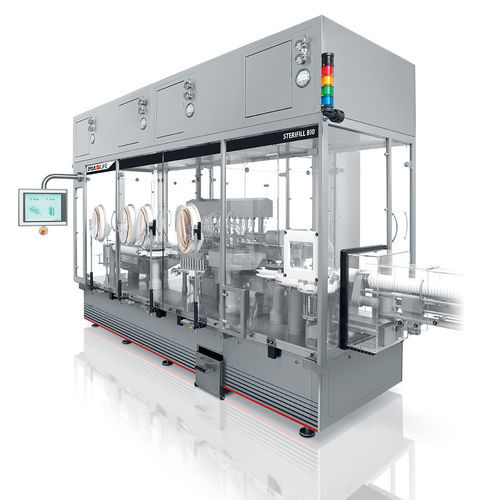

STERIFILL ist eine kompakte, ergonomische lineare Maschine zum Befüllen und Verschließen von Ampullen, entwickelt für sterile pharmazeutische Produktionen. Sie verarbeitet offene Ampullen (Typ B und C) sowie geschlossene Ampullen (Typ D) und ist je nach Modell mit bis zu 10 Dosierpumpen konfigurierbar, um mittlere bis hohe Durchsätze zu erreichen. Die Geometrie erleichtert den unidirektionalen Luftstrom und die Reinigungsfähigkeit und ermöglicht die Integration in kontrollierte Umgebungen wie LAF-Hauben, RABS und Isolatoren.

Wesentliche Funktionen

• No-Ampoule–No-Fill-System zur Vermeidung von Produktverlust und zur Sicherstellung der Prozessintegrität.
• Positives Transportsystem für stabile Produktführung beim Befüllen und Verschließen.
• Optionale CIP/SIP-Integration für programmierbare automatische Reinigungs-/Sterilisationszyklen ohne Demontage von Komponenten.
• Standardmäßige Sicherheitsausstattung für Gas-/Sauerstoffkreisläufe: Sicherheitsventile, Abgasabsaugung, verstärkte PTFE-Schläuche und spezielle Befestigungen.
• Siemens Touchscreen-HMI für bedienerfreundliche Steuerung und Prozessüberwachung.
• Gute Zugänglichkeit für direkte Wartung und Reinigung; werkzeugloser, schneller Formatwechsel.

STERIFILL COMBI Version
Die COMBI-Variante behält Design und technische Merkmale bei und ermöglicht das abwechselnde Bearbeiten von Ampullen und Vials mit schneller, werkzeugfreier Umrüstung, wodurch die Maschine für gemischte Produktionen vielseitiger wird.

Maschinen-Highlights

• Effizientes, verlustarmes Befüllen: No-Ampoule–No-Fill-System.
• Zuverlässige Handhabung: positives Transportsystem für konstante Indexierung.
• Automatisierte Hygienezyklen: CIP/SIP programmierbar ohne Demontage.
• Pharmazeutische Sicherheitsausstattung als Standard für Gas-/Sauerstoffleitungen.
• Bedienerfreundliche Steuerung: Siemens HMI.
• Für Zugänglichkeit ausgelegt, um Wartung und Reinigung zu vereinfachen.
• Schneller, werkzeugloser Formatwechsel zur Reduzierung von Stillstandszeiten.

Technische Daten (Tabelle)
TECHNICAL DATA STERIFILL
Model | STERIFILL B4 | STERIFILL B4 COMBI | STERIFILL B6 | STERIFILL B6 COMBI | STERIFILL B8 | STERIFILL B8 COMBI | STERIFILL B10 | STERIFILL B10 COMBI
Ausstoß – Ampullen (Stück/Minute) | 200 | 200 | 300 | 300 | 400 | 400 | 500 | 500
Ausstoß – Vials (Stück/Minute) | – | 150 | – | 225 | – | 300 | – | 375
Füllpumpen | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10
Füllbereich (ml) | 0.5 – 20 | 0.5 – 50 | 0.5 – 20 | 0.5 – 50 | 0.5 – 20 | 0.5 – 50 | 0.5 – 20 | 0.5 – 50
Ampullendurchmesser (mm) | 10.75 – 22.5 (alle Modelle)
Vialdurchmesser (mm) | – | 16 – 42.5 | – | 16 – 42.5 | – | 16 – 42.5 | – | 16 – 42.5
Standardspannung | 400 V – 50 Hz (alle Modelle)
Installierte Leistung (kW) | 18 | 20 | 18 | 20 | 18 | 20 | 18 | 20
Gewicht (kg) | 1800 | 2000 | 1900 | 2100 | 2000 | 2200 | 2100 | 2300
Maschinenabmessungen (mm) (A / B / C) | B4 series: A – 3300 | B – 1150 | C – 2020; B4 COMBI: A – 3600 | B – 1700 | C – 2020; B6 series: A – 3300 | B – 1150 | C – 2020; B6 COMBI: A – 3600 | B – 1700 | C – 2020; B8 series: A – 3300 | B – 1150 | C – 2020; B8 COMBI: A – 3600 | B – 1700 | C – 2020; B10 series: A – 3650 | B – 1150 | C – 2020; B10 COMBI: A – 3950 | B – 1700 | C – 2020

Eigenschaften / technische Spezifikationen

• Produktfamilie: Lineare Ampullenfüll- und Verschließmaschine (STERIFILL Serie).
• Unterstützte Prozessarten: offene Ampullen (Typ B, C) und geschlossene Ampullen (Typ D); COMBI-Versionen unterstützen abwechselnd Ampullen und Vials.
• Maximale Anzahl Dosierpumpen: bis zu 10 Pumpen je nach Modell.
• Füllbereich: 0.5 – 20 ml Standard; bis zu 50 ml bei COMBI-Varianten.
• Durchsatz: Ampullen 200–500 St./min je nach Modell; Vials bei COMBI 150–375 St./min je nach Modell.
• Materialien & Sicherheit: Gas-/Sauerstoff-Sicherheitsventile, Abgasabsaugung, verstärkte PTFE-Schläuche und spezielle Befestigungen für Gas-/Sauerstoffkreisläufe.
• Reinigung: CIP/SIP optional für automatische Zyklen ohne Demontage.
• Antrieb: vollständig bürstenlose Motoren für Präzision und sanfte Bewegungen.
• Steuerung: Siemens Touchscreen-HMI.
• Installation: geeignet für Wandmontage; verfügbar als Stand-alone oder zur Integration in komplette Produktionslinien (kompatibel mit LAF-Hauben, RABS, Isolatoren).
• Elektrik: Standardspannung 400 V – 50 Hz.
• Installierte Leistung: typischerweise 18–20 kW je nach Modell.
• Gewichte und Abmessungen: modellabhängig (Gewichte 1800–2300 kg; Abmessungen A/B/C siehe Angabe).
