Rohrofen für allgemeine Anwendungen RD 30/200/11

LaborLuftMultigas

Übersicht
Der Rohrofen RD 30/200/11 ist eine kompakte, für den horizontalen Einsatz bis 1100 °C ausgelegte Einheit für Labor- und Leichtindustrieanwendungen. Das Arbeitsrohr dient zugleich als Träger der Heizdrähte, was sehr schnelle Aufheizgeschwindigkeiten und einen geringen Platzbedarf ermöglicht.

Standardausstattung

• Max. Temperatur (Tmax): 1100 °C
• Arbeitsrohr: Keramik C 530 mit zwei Faserstopfen für den Betrieb an Luft
• Rohrinnendurchmesser: 30 mm; beheizte Länge: 200 mm
• Doppelwandiges, hinterlüftetes Gehäuse aus Edelstahl-Strukturblech für niedrige Oberflächentemperatur
• Thermoelement: Typ K (bis 1100 °C)
• Treiberschalter/ Halbleiterrelais für geräuscharmen Betrieb
• Heizdrähte direkt um das Arbeitsrohr gewickelt für schnelle Aufheizung
• Controller: R8
• Bestimmungsgemäße Verwendung im Rahmen der Betriebsanleitung

Zusatzausstattung

• Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur zum Schutz von Ofen und Charge
• Begasungspaket 1 für den Betrieb mit nicht brennbaren Prozessgasen (z. B. N2, Ar, He, Luft, Formiergas)

Galerie / Beispielbeschriftungen

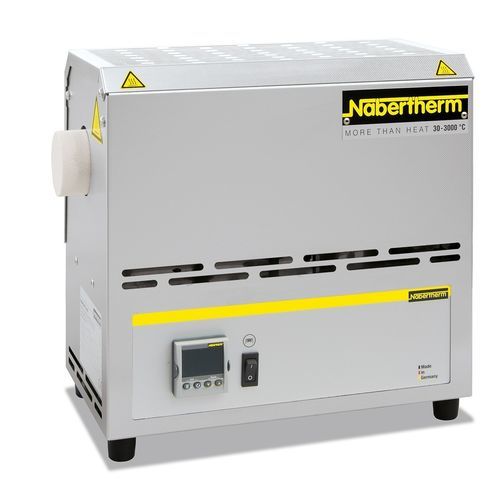

• Rohrofen RD 30/200/11 (Hauptprodukt)
• Controller R8 (Beispiel)
• Temperaturwählbegrenzer (Beispiel)
• Gasfeld für ein nicht brennbares Prozessgas

Technische Daten

• Modell: RD 30/200/11
• Tmax: 1100 °C
• Außenmaße (B × T × H): 350 × 210 × 350 mm
• Rohr-Ø innen: 30 mm
• Beheizte Länge: 200 mm
• Länge bei konstanter Temperatur (±5 K): 65 mm
• Anschlussleistung (Standard): 1,7 kW
• Aufheizzeit (leer, bis Tmax −100 K): ca. 20 Min.
• Elektrischer Anschluss: einphasig
• Gewicht (Standard): ca. 10 kg
