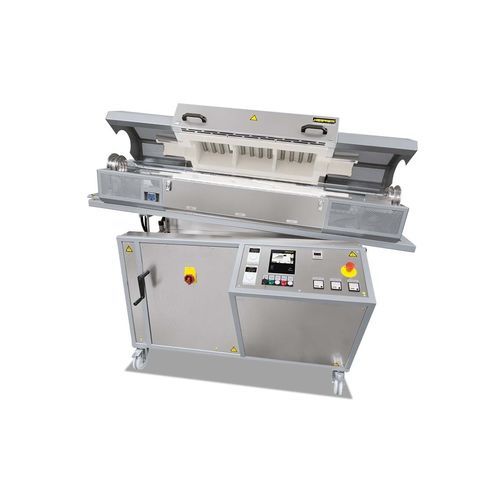

Rohrofen für Heizzwecke RSRC series

für allgemeine AnwendungenLaborVakuum

Kurzbeschreibung
Die Drehrohröfen der RSRC‑Serie sind für das kurzzeitige Erwärmen kontinuierlich laufenden Schüttguts in einem leicht geneigten, rotierenden Arbeitsrohr ausgelegt. Das Material wird oben zugeführt, durchläuft die beheizte Zone und fällt unten aus. Verweilzeit über Neigungswinkel, Drehzahl und Rohrlänge einstellbar. Optionales geschlossenes Beschickungssystem ermöglicht Betrieb unter definierter Atmosphäre oder Vakuum. Arbeitsrohre nach Prozess und Tmax wählbar.

Standardausstattung

• Tmax Optionen: 1100 °C (Quarz‑Arbeitsrohr, Thermoelement Typ N) und 1300 °C (Keramikrohr C 530, Thermoelement Typ S)
• Halbleiterrelais für geräuscharmen Heizbetrieb
• Heizelemente auf Trägerrohren für freie Strahlung
• Hinterlüftetes Doppelwandgehäuse aus Edelstahl für niedrige Oberflächentemperatur und hohe Stabilität
• Isolation ohne RCF (keine feuerfeste Keramikfaser)
• Stufenlos regelbarer Antrieb ca. 0,5–20 U/min; digitales Neigungswinkel‑Display
• Aufklappbares Ofengehäuse (Öffnungstemperatur < 180 °C) für einfachen Rohrwechsel
• Kompaktes Grundgestell mit manueller Spindelkurbel, integrierter Schaltanlage und Transportrollen
• NTLog Basic für USB‑Aufzeichnung; B500 Touch‑Controller (5 Programme × 4 Segmente)

Funktion und Ausstattung (Details)
Das drehende, leicht geneigte Arbeitsrohr steuert Durchsatz und Verweilzeit über Neigungswinkel, Drehzahl und Rohrlänge. Geschlossene Beschickungs‑/Auslaufvarianten erlauben Betrieb unter Schutzgas oder Vakuum. Arbeitsrohre: Quarz, Keramik, Metall je nach Anwendung.

Zusatzausstattung / Optionen

• Chargenregelung mit Temperaturmessung im Arbeitsrohr
• Dreizonige Ausführung zur Verbesserung der Temperaturgleichmäßigkeit
• Alternative Arbeitsrohre und Quarz‑Batchreaktoren (Tmax 1100 °C)
• Höhere Temperaturausführungen bis 1500 °C auf Anfrage
• Vibrationsrinne oder Pulver‑Auslaufrohr (geeignet für Prozesse an Luft)
• Kontinuierliches Beschickungssystem (~5 L) unter definierter Atmosphäre/Vakuum: Edelstahlsilo mit Vibrationsvorrichtung; angetriebene Förderschnecke (Steigungen 10/20/40 mm, 0,25–20 rpm); Laborauffangflasche
• Begasungspakete (z. B. 26 für nicht brennbare Gase, 4 für Wasserstoff); Vakuumpaket bis ca. 10−2 mbar
• Prozesssteuerung und -dokumentation über VCD‑Softwarepaket

Technische Daten (Auszug)
Modell | Tmax (°C) | Außen B (mm) | Außen T (mm) | Außen H (mm) | Rohr‑Ø (mm) | Rohrlänge (mm) | beheizte Länge 1‑zonig / 3‑zonig (mm) | Leistung (kW) | Anschluss | Gewicht (kg)
RSRC 80/500/11 | 1100 | 1770 | 1050 | 1310 | 80 | 500 | 170 / 250 | 6,7 | 3‑phasig | 305
RSRC 80/750/11 | 1100 | 2020 | 1050 | 1360 | 80 | 750 | 250 / 375 | 10,8 | 3‑phasig | 340
RSRC 120/1000/13 | 1300 | 2270 | 1050 | 1360 | 110 | 1000 | 330 / 500 | 13,9 | 3‑phasig | 350

Merkmale / Spezifikationen

• Serie: RSRC (Drehrohrofen für kontinuierliche Beschickung)
• Rohrdurchmesser: Ø 80 mm / Ø 110 mm; Rohrlängen: 500 / 750 / 1000 mm
• Drehzahl: ca. 0,5–20 rpm; manuelle Neigungsverstellung
• Controller B500; NTLog Basic (USB); VCD‑Option
• Beschickungsoptionen: Vibrations‑Trichter, Förderschnecken (10/20/40 mm), Auffangflasche
• Atmosphäre: Luft, Schutzgase, Wasserstoff, Vakuum bis ca. 10−2 mbar
• Bauweise: belüftetes Doppelwandgehäuse aus Edelstahl; Isolation ohne RCF
