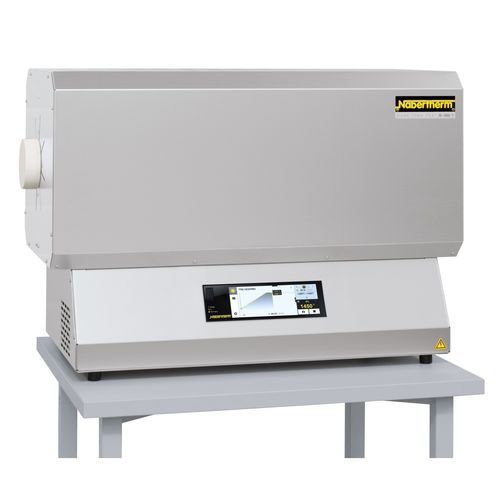

Wärmebehandlungs-Rohrofen RHTC 80/230/16

für Heizzweckefür allgemeine AnwendungenLuft

Beschreibung
Die kompakte Rohrofen-Baureihe RHTC verfügt über SiC-Stabheizung, integrierte Schaltanlage und den Touch-Controller P580. Für vielseitige Hochtemperaturprozesse konzipiert, bietet sie sehr gute Temperaturgleichmäßigkeit und flexible Montagemöglichkeiten für Zubehör im industriellen Einsatz.

Standardausstattung

• Tmax 1600 °C (empfohlene Dauerbetriebstemperatur 1500 °C)
• SiC-Heizstäbe parallel zum Arbeitsrohr angeordnet für hohe Gleichmäßigkeit
• Ceramik-Arbeitsrohr C 799 mit zwei Faserstopfen (Betrieb an Luft)
• Doppelwandiges, belüftetes Gehäuse aus Edelstahl mit aktiver Kühlung für niedrige Oberflächentemperaturen
• Isolationsmaterialien ohne Einstufung gemäß VO (EG) Nr. 1272/2008 (keine RCF)
• Thermoelement Typ S; Halbleiterrelais für geräuscharmen Betrieb
• NTLog Basic für Prozessdatenerfassung via USB; Controller P580 (Touch, 50 Programme × 40 Segmente)

Zusatzausstattung

• Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur zum Schutz von Ofen und Charge
• Chargenregelung mit Temperaturmessung im Arbeitsrohr
• Begasungspakete (1, 2 oder 4) und zugehörige Konfigurationen
• VCD-Softwarepaket für Prozesssteuerung, Überwachung und Dokumentation

Technische Daten (Auszug)
Modell | Tmax (°C) | Außen B x T x H (mm) | Rohr-Ø außen (mm) | Beheizte Länge (mm) | Länge konstant ±5 K (mm) | Rohrlänge (mm) | Anschlussleistung (kW) | Anschluss | Gewicht (kg)
RHTC 80/230/16 | 1600 | 600 x 440 x 585 | 80 | 230 | 120 | 600 | 7.4 | 3‑phasig | 50
RHTC 80/450/16 | 1600 | 820 x 440 x 585 | 80 | 450 | 210 | 830 | 11.0 | 3‑phasig | 70
RHTC 80/710/16 | 1600 | 1075 x 440 x 585 | 80 | 710 | 345 | 1080 | 13.4 | 3‑phasig | 90

Hinweise
Angaben beziehen sich auf Werte außerhalb des Rohres; die Differenz zur Temperatur im Rohrinneren kann bis +50 K betragen. Außenmaße ändern sich bei Zusatzausstattung. Die Anschlussleistung bezieht sich auf den Standardofen und kann mit Optionen steigen. Tmax kann bei bestimmten Begasungskonfigurationen 1500 °C betragen.

Merkmale / technische Übersicht

• SiC-Stabbeheizung für hohe Temperaturgleichmäßigkeit; Heizelemente leicht tauschbar
• Max. Temperatur bis 1600 °C (empfohlener Dauerbetrieb 1500 °C)
• Ceramic-Arbeitsrohr C 799 und Thermoelement Typ S
• Integrierter P580-Controller und NTLog Basic für USB-Datenerfassung
• Doppelwandiges, belüftetes Edelstahlgehäuse mit aktiver Kühlung
• Optionen: Übertemperaturschutz, Chargenregelung und verschieden konfigurierbare Begasungspakete
