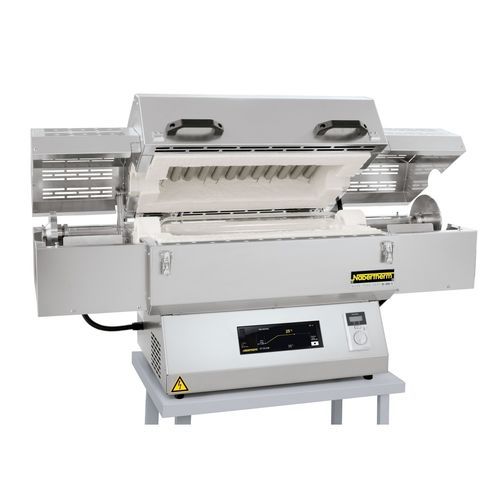

Wärmebehandlungs-Rohrofen RSRB series

für HeizzweckeLaborVakuum

Produktübersicht
Die RSRB-Serie von Drehrohröfen ist für diskontinuierliche Chargenprozesse (Batch) ausgelegt. Die Rotation des Quarzglas-Reaktors hält die Charge in Bewegung, während die verjüngten Rohrenden das Material für längere Behandlungszeiten zurückhalten. Programmgesteuerte Temperaturprofile für geregelte Aufheizvorgänge sind verfügbar.

Standardausstattung

• Maximale Temperatur bis 1100 °C
• Einzonige Beheizung serienmäßig
• Hinterlüftetes Doppelmantelgehäuse aus strukturiertem Edelstahl für niedrige Oberflächentemperatur und hohe Stabilität
• Isolationsmaterialien ohne Einstufung nach Verordnung (EG) Nr. 1272/2008 (CLP); keine Aluminumsilikat-/RCF-Wolle
• Thermoelement Typ N
• Halbleiterrelais für geräuscharmen Heizbetrieb
• Heizelemente auf Tragerohren zur freien Strahlung
• Tischmodell mit beidseitig offenem, verjüngtem Quarzglasreaktor
• Reaktor entnehmbar zum Entleeren; riemenloser Antrieb und aufklappbares Gehäuse (Öffnungstemperatur < 180 °C) für einfache Entnahme
• Stufenlos einstellbarer Antrieb ca. 1–40 U/min
• NTLog Basic zur Prozessdatenerfassung via USB-Stick
• Touch-Controller B510 (5 Programme × 4 Segmente)

Zusatzausstattung

• Chargenregelung mit Temperaturmessung im Arbeitsrohr
• Dreizonenregelung zur Optimierung der Temperaturgleichmäßigkeit
• Reaktoren mit Noppen oder Mischversionen zur Verbesserung des Durchmischens
• Begasungspaket 25 für nicht brennbare Prozessgase mit gasdichter Drehdurchführung
• Begasungspaket 4 für Wasserstoffanwendungen
• Vakuumpaket zum Evakuieren des Arbeitsrohres (je nach Pumpe bis ca. 10⁻² mbar)
• Kippmechanismus links/rechts zur vereinfachten Be- und Entladung (Biegen zum Befüllen/Entleeren ohne Entnahme des Reaktors)
• Mischreaktor aus Quarzglas mit integrierter Schaufel zur verbesserten Durchmischung
• Ofen montiert auf Untergestell mit integrierter Schaltanlage und Controller, inkl. Transporträdern
• Prozesssteuerung und Dokumentation über VCD-Softwarepaket

Technische Daten (Auswahl)

• RSRB 80/500/11 — Tmax 1100 °C; Außenmaße ≈ 1200×445×580 mm; Rohr-Ø 76 mm; beheizte Länge 500 mm; konstante Länge (1/3 Zonen) 170/250 mm; Rohrlänge 1140 mm; Anschlussleistung 6,6 kW; 3-phasig; Gewicht ≈ 100 kg
• RSRB 80/750/11 — Tmax 1100 °C; Außenmaße ≈ 1450×495×630 mm; Rohr-Ø 76 mm; beheizte Länge 750 mm; konstante 250/375 mm; Rohrlänge 1390 mm; 10,6 kW; 3-phasig; Gewicht ≈ 115 kg
• RSRB 120/500/11 — Tmax 1100 °C; Außenmaße ≈ 1200×445×580 mm; Rohr-Ø 106 mm; beheizte Länge 500 mm; konstante 170/250 mm; Rohrlänge 1140 mm; 6,6 kW; 3-phasig; Gewicht ≈ 105 kg
• RSRB 120/750/11 — Tmax 1100 °C; Außenmaße ≈ 1450×495×630 mm; Rohr-Ø 106 mm; beheizte Länge 750 mm; konstante 250/375 mm; Rohrlänge 1390 mm; 10,6 kW; 3-phasig; Gewicht ≈ 120 kg
• RSRB 120/1000/11 — Tmax 1100 °C; Außenmaße ≈ 1700×495×630 mm; Rohr-Ø 106 mm; beheizte Länge 1000 mm; konstante 330/500 mm; Rohrlänge 1640 mm; 13,7 kW; 3-phasig; Gewicht ≈ 125 kg

Merkmale / technische Details

• Baureihe: RSRB — Drehrohröfen für Batchbetrieb
• Max. Temperatur: bis 1100 °C
• Antriebsgeschwindigkeit: einstellbar ca. 1–40 U/min; riemenloser Antrieb möglich
• Arbeitsrohr: Quarzglas; Reaktorausführungen: beidseitig offen, einseitig geschlossen, Mischreaktor
• Heizung: einzonig standardmäßig; optional Dreizonenregelung
• Steuerung & Dokumentation: NTLog Basic; B510 Touch-Controller; VCD-Software optional
• Atmosphären: Begasungspakete (inkl. H2), Vakuumpaket (bis ca. 10⁻² mbar je nach Pumpe)
• Zubehör: gasdichte Drehdurchführungen, Kühler, Ladethermoelemente, Kippvorrichtungen, Untergestell mit Schaltanlage und Rollen
• Konstruktion: hinterlüftetes Doppelmantelgehäuse aus Edelstahl; isolationsmaterialien nicht CLP-eingestuft
