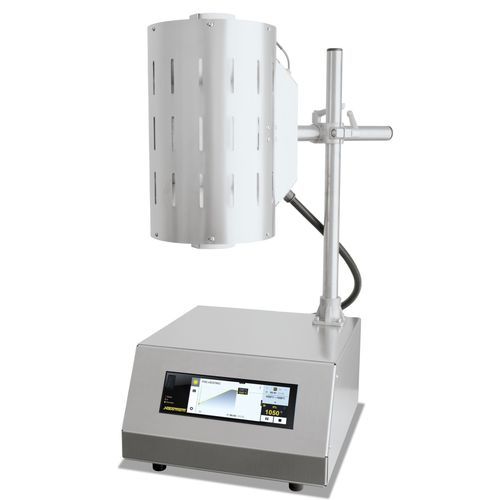

Rohrofen für Heizzwecke RT 50/250/11

LaborMehrzweckLuft

Kurzbeschreibung
Kompakte Rohröfen der RT‑Serie für Labor- und Prozessanwendungen mit horizontalem, verticalem oder geneigtem Betrieb. Neigungswinkel 0–90° und Arbeitshöhe stufenlos einstellbar; kompakte Bauform zur Integration in bestehende Prozessanlagen. Modelle: RT 50/250/11, RT 50/250/13, RT 30/200/15 (Tmax bis 1500 °C).

Standardausführung

• Tmax 1100 °C, 1300 °C oder 1500 °C
• Kompakter Aufbau
• Hinterlüftetes Doppelwandgehäuse aus strukturiertem Edelstahl für niedrige Oberflächentemperatur
• Ausschließlich Isolationsmaterialien ohne Einstufung gemäß Verordnung (EG) Nr. 1272/2008 (kein RCF)
• Vertikal- oder Horizontalbetrieb stufenlos einstellbar; Winkel 0–90°
• Arbeitshöhe stufenlos einstellbar
• Betrieb auch ohne Stativ möglich, sofern Sicherheitsvorschriften eingehalten werden
• Keramikarbeitsrohr C 530 inkl. zwei Faserstopfen für Betrieb an Luft
• Thermoelement Typ S
• Geräuscharmer Betrieb mit Halbleiterrelais
• Heizdrähte direkt um das Arbeitsrohr gewickelt bei 1100/1300 °C Modellen (sehr schnelle Aufheizung)
• Heizelemente radial um das Arbeitsrohr angeordnet bei 1500 °C Modellen (vereinfacht Rohrwechsel)
• Steuerung im Ofenunterteil integriert; Controller B510 mit Touchbedienung (5 Programme × 4 Segmente)
• NTLog Basic zur Prozessdatenaufzeichnung auf USB‑Stick
• Bestimmungsgemäße Verwendung im Rahmen der Betriebsanleitung

Zusatzausstattung

• Übertemperaturbegrenzer mit einstellbarer Abschalttemperatur zum Schutz von Ofen und Charge
• Begasungspaket 1 für nicht brennbare Prozessgase (z. B. N2, Ar, He, CO2, Formiergas)
• Prozesssteuerung und -dokumentation über das VCD‑Softwarepaket

Technische Daten (Tabelle, Auszug)
Modell | Tmax (°C) | Außenmaße B x T x H (mm) | Rohr‑Ø innen (mm) | Beheizte Länge (mm) | Länge konstant ±5 K (mm) | Rohrlänge (mm) | Anschlussleistung (kW) | Anschluss | Gewicht (kg)
RT 50/250/11 | 1100 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 | 1‑phasig | 25
RT 50/250/13 | 1300 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 | 1‑phasig | 25
RT 30/200/15 | 1500 | 445 x 475 x 740 | Ø 30 | 200 | 70 | 360 | 2 | 1‑phasig | 45

Hinweise
1) Angaben außerhalb des Rohres. Differenz zur Temperatur im Rohrinneren bis +50 K. 2) Außenmaße können bei Zusatzausstattung variieren; Maße auf Anfrage. 3) Anschlussleistung bezieht sich auf den Standardofen und kann bei Zusatzausstattung steigen; bei Mehrbereichs‑Anschlüssen gilt die Anschlussleistung für die höchste zulässige Spannung.

Merkmale / technische Spezifikationen

• Tmax wählbar: 1100 °C, 1300 °C, 1500 °C
• Variable Betriebsausrichtung 0–90°; stufenlos einstellbare Arbeitshöhe
• Keramikarbeitsrohr C 530 mit zwei Faserstopfen für Luftbetrieb
• Thermoelement Typ S; Controller B510 (Touch) und NTLog Basic
• Heizkonzept: Wickeldraht (1100/1300 °C) oder radial angeordnete Heizelemente (1500 °C)
• Hinterlüftetes Doppelwandgehäuse aus Edelstahl; Isolierung ohne klassifizierte Materialien (kein RCF)
• Beispiel: RT 50/250/13 — Rohr‑Ø innen 50 mm, beheizte Länge 250 mm, ≈2 kW, ≈25 kg
