Rohrofen für Heizzwecke RHT series

LaborVakuumMultigas

Übersicht
Durch die Ausstattung mit verschiedenen Begasungspaketen kann unter nicht brennbaren oder brennbaren Prozessgasen oder im Vakuum gearbeitet werden. Die Hochtemperatur-Rohröfen sind sowohl horizontal (Typ RHTH) als auch vertikal (Typ RHTV) lieferbar. Hochwertige Isoliermaterialien aus vakuumgeformten Faserplatten ermöglichen energiesparenden Betrieb aufgrund geringer Speicherwärme und Wärmeleitfähigkeit. Betrieb mit Begasungspaketen für nicht brennbare oder brennbare Gase, oder mit Vakuum.

Standardausführung

• Tmax 1600 °C, 1700 °C oder 1800 °C
• Einzonige Ausführung
• Doppelwandiges und hinterlüftetes Gehäuse aus Edelstahl-Strukturblech für niedrige Außentemperaturen und hohe Stabilität
• Ausschließlicher Einsatz von Isolationsmaterialien ohne Einstufung gemäß Verordnung (EG) Nr. 1272/2008 (CLP) – keine Aluminiumsilikatwolle (RCF-Faser)
• Isolierung aus vakuumgeformten, keramischen Faserplatten

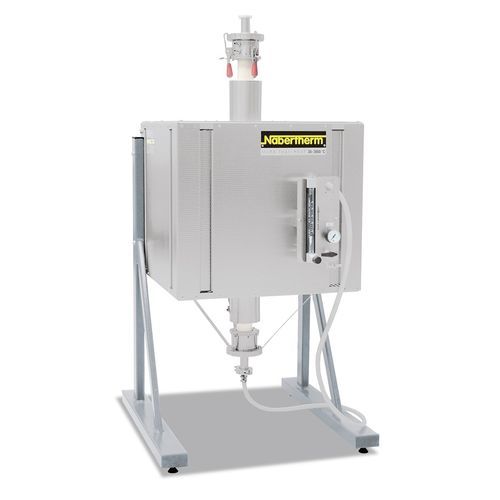

• Rohröfen RHTV mit Stativ für Vertikalbetrieb
• Thermoelement Typ B
• Geräuscharmer Betrieb der Heizung mit Halbleiterrelais
• Keramikarbeitsrohr C 799 inkl. zwei Faserstopfen zum Betrieb an Luft
• Hängend angeordnete und leicht zu wechselnde MoSi2-Heizelemente
• Leistungseinheit mit Niederspannungstrafo und Thyristor
• Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur als Übertemperaturschutz für Ofen und Charge
• Vom Ofen getrennte Schaltanlage mit Controller im separaten Standschrank
• Bestimmungsgemäße Verwendung im Rahmen der Betriebsanleitung
• NTLog Basic für Nabertherm-Controller: Aufzeichnen von Prozessdaten mit USB-Stick
• Controller mit Touchbedienung P570 (50 Programme mit je 40 Segmenten)

Zusatzausstattung

• Chargenregelung mit Temperaturmessung im Arbeitsrohr
• Dreizonige Ausführung zur Optimierung der Temperaturgleichmäßigkeit (nur horizontale Rohröfen RHTH)
• Begasungspaket 2 zum Betrieb unter nicht brennbaren Prozessgasen
• Begasungspaket 4 für Wasserstoffanwendungen
• Vakuumpaket zum Evakuieren des Arbeitsrohres
• Prozesssteuerung und -dokumentation über VCD-Softwarepaket zur Überwachung, Dokumentation und Steuerung

Technische Daten – Horizontalausführung (Auszug)
Modell; Tmax (°C); Außenabmessungen B x T x H (mm); Max. Rohr-Ø (mm); Beheizte Länge (mm); Rohrlänge (mm); Temperaturkonstanz ±5 K (mm); Leistung (kW); Anschluss; Gewicht (kg)
RHTH 50/150/..; 1600 oder 1700 oder 1800; 530 x 480 x 640; Ø 50; beheizt 150; Rohrlänge 150; Konstante Länge 50; Leistung 5,8 kW; 3phasig; Gewicht 70 kg
RHTH 80/300/..; 1700 oder 1800; 680 x 550 x 640; Ø 80; beheizt 300; Rohrlänge 300; Konstante Länge 100; Leistung 9,4 kW; 3phasig; Gewicht 90 kg
RHTH 120/600/..; 1800; 980 x 550 x 640; Ø 120; beheizt 600; Rohrlänge 600; Konstante Länge 200; Leistung 14,8 kW; 3phasig; Gewicht 110 kg

Technische Daten – Vertikalausführung (Auszug)
Modell; Tmax (°C); Außenabmessungen B x T x H (mm); Max. Rohr-Ø (mm); Beheizte Länge (mm); Rohrlänge (mm); Temperaturkonstanz ±5 K (mm); Leistung (kW); Anschluss; Gewicht (kg)
RHTV 50/150/..; 1600 oder 1700 oder 1800; 610 x 700 x 1130; Ø 50; beheizt 150; Rohrlänge 150; Konstante 30; Leistung 5,8 kW; 3phasig; Gewicht 70 kg
RHTV 80/300/..; 1700 oder 1800; 680 x 700 x 1280; Ø 80; beheizt 300; Rohrlänge 300; Konstante 80; Leistung 10,7 kW; 3phasig; Gewicht 90 kg
RHTV 120/600/..; 1800; 680 x 700 x 1580; Ø 120; beheizt 600; Rohrlänge 600; Konstante 170; Leistung 19,4 kW; 3phasig; Gewicht 110 kg

Hinweise
Angaben außerhalb des Rohres; Differenz zur Temperatur im Rohrinneren bis +50 K. Außenabmessungen variieren bei Ausführung mit Zusatzausstattung; Maße auf Anfrage. Heizung zwischen zwei Phasen gegeben; Anschlussleistung bezieht sich auf Standardofen und kann sich bei Zusatzausstattung erhöhen.

caractéristiques / spécifications techniques

• Serienbezeichnung: RHT series (RHTH = horizontal, RHTV = vertical)
• Max. Temperatur: bis 1800 °C (verschiedene Ausführungen: 1600 / 1700 / 1800 °C)
• Isolierung: vakuumgeformte keramische Faserplatten, keine RCF-Fasern
• Arbeitsrohr: Keramikarbeitsrohr C 799 (inkl. Faserstopfen)
• Heizelemente: aufgehängte, leicht wechselbare MoSi2-Elemente
• Regelung: Controller P570 (Touchbedienung), NTLog Basic für Prozessdatenaufzeichnung
• Sicherheitsfunktionen: Temperaturwählbegrenzer, getrennte Schaltanlage
• Betriebsarten: Luft, Schutz- / Reaktionsgase (brennbar oder nicht brennbar), Vakuum (mit Vakuumpaket)
• Zusatzausstattungen: Chargenregelung, Dreizonig (RHTH), diverse Begasungs- und Vakuumpakete
