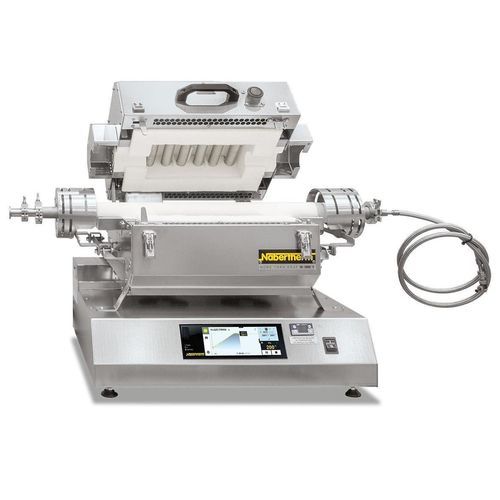

Rohrofen für Forschungszwecke RS 50/250/11

LaborMehrzweckVakuum

Kurzbeschreibung Die Rohröfen der Baureihe RS sind für den Horizontalbetrieb ausgelegt und können mit einem optionalen Gestell auf Vertikalbetrieb umgerüstet werden. Das aufklappbare Gehäuse erlaubt einen schnellen und sicheren Wechsel des Arbeitsrohres und nimmt Rohre unterschiedlicher Materialien und Durchmesser auf. Modelle bis 1300 °C, beheizte Längen 250–1000 mm. Begasungs‑ und Vakuumpakete ermöglichen Arbeiten unter Schutzgas, Prozessgasen oder im Vakuum. Steuerung wahlweise über Touch‑Controller oder PLC; Datenaufzeichnung möglich.

Standardausstattung

• Tmax: 1100 °C oder 1300 °C
• Beheizte Länge: 250–1000 mm
• Max. Rohraußendurchmesser: bis 170 mm
• Einzonige Ausführung (dreizonig optional)
• Doppelwandiges, hinterlüftetes Gehäuse aus Edelstahl für niedrige Oberflächentemperaturen
• Isolationsmaterial ohne Einstufung als RCF / keine Aluminiumsilikatwolle
• Tischmodell mit externer Schaltanlage und Controller
• 2 m Anschlussleitung im Metallschutzschlauch
• Aufklappbare Ausführung; Öffnungstemperatur < 180 °C
• Ceramic-Arbeitsrohr C 530 mit zwei Faserstopfen für Betrieb in Luft
• Thermoelement Typ N (1100 °C) oder Typ S (1300 °C)
• Halbleiterrelais für geräuscharmen Betrieb
• Heizelemente auf Trägerrohren zur freien Strahlung
• Controller C550 (Touch, 10 Programme × 20 Segmente); NTLog Basic per USB

Zusatzausstattung

• Gestell zur Umrüstung auf Vertikalbetrieb
• Rohradapterschalen für unterschiedliche Rohrdurchmesser
• Chargenregelung mit Temperaturmessung im Arbeitsrohr
• Dreizonige Ausführung zur Verbesserung der Temperaturgleichmäßigkeit
• Kühlsysteme zum beschleunigten Abkühlen von Rohr und Charge
• Begasungspakete (1, 1.5 oder 2) für nicht brennbare Prozessgase
• Begasungspaket 4 für Wasserstoffanwendungen
• Vakuumpaket zum Evakuieren des Arbeitsrohres
• VCD‑Softwarepaket für Prozesssteuerung, Überwachung und Dokumentation

Technische Daten (ausgewählte Modelle)
Modell; Tmax (°C); Außen B×T×H (RS-horizontal) mm; Schaltanlage B×T×H (mm); Max. Rohr‑Ø außen (mm); Beheizte Länge (mm); Anschlussleistung (kW); Anschluss; Gewicht (kg)
RS 50/250/11; 1100; 600×470×515; 600×450×218; 50; 250; 2,0; 1‑phasig; 36
RS 120/500/11; 1100; 670×515×590; 600×450×218; 120; 500; 6,7; 3‑phasig; 56
RS 170/750/11; 1100; 920×550×640; 600×450×218; 170; 750; 10,7; 3‑phasig; 84
RS 170/1000/11; 1100; 1170×550×640; 600×450×218; 170; 1000; 13,8; 3‑phasig; 97
RS 50/250/13; 1300; 600×470×515; 600×450×218; 50; 250; 2,0; 1‑phasig; 37
RS 120/500/13; 1300; 670×515×590; 600×450×218; 120; 500; 6,7; 3‑phasig; 56
RS 170/750/13; 1300; 920×550×640; 600×450×218; 170; 750; 12,1; 3‑phasig; 85
RS 170/1000/13; 1300; 1170×550×640; 600×450×218; 170; 1000; 13,8; 3‑phasig; 98

Technische Merkmale

• Baureihe RS: aufklappbare Rohröfen für Labor/Produktion
• Arbeitstemperaturen bis 1300 °C (auch 1100 °C Versionen)
• Beheizte Längen 250–1000 mm; Rohr‑Ø bis 170 mm
• Aufklappbares Design für schnellen Rohrwechsel; Öffnung < 180 °C
• Optionale Dreizonenregelung für bessere Gleichmäßigkeit
• Begasungs‑ und Vakuumpakete verfügbar, inkl. Wasserstoffpaket
• Steuerung: C550 Touch, PLC, VCD; Datenaufzeichnung via NTLog
• Isolierung ohne RCF für regulatorische Konformität
