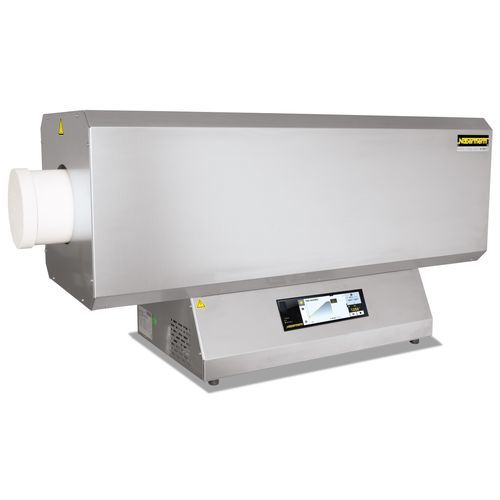

Thermo-Rohrofen R 50/250/12

für allgemeine AnwendungenLaborLuft

Übersicht
Die kompakten Rohröfen der Serie R mit Arbeitsrohr aus Keramik C 530 und zwei Faserstopfen sind für Labor- und Kleinserienprozesse konzipiert. Integrierte Leistungs- und Regeltechnik ermöglichen definierte Atmosphären, kontrollierte Aufheizrampen und reproduzierbare Prozesse.

Hauptmerkmale

• Maximale Temperaturen: 1200 °C oder 1300 °C
• Rohr- Außendurchmesser: 50 mm, 120 mm, 170 mm
• Beheizte Längen: 250 mm, 500 mm, 750 mm, 1000 mm
• Einzonige Standardausführung; optionale Dreizonenausführung ab 500 mm
• Touch-Controller B510 (5 Programme × 4 Segmente) und NTLog Basic für USB-Datenaufzeichnung
• Hinterlüftetes Doppelwandgehäuse aus Edelstahl und nicht nach CLP eingestufte Dämmstoffe (kein RCF)
• Halbleiterrelais und Heizelemente auf Trägerrohren für geräuscharme, frei abstrahlende Beheizung

Standardausstattung

• Tmax 1200 °C oder 1300 °C
• Einzonige Ausführung
• Keramikarbeitsrohr C 530 mit zwei Faserstopfen für Betrieb an Luft
• Thermoelement Typ N (1200 °C) oder Typ S (1300 °C)
• Rohr-Ø außen: 50–170 mm; beheizte Längen: 250–1000 mm
• Hinterlüftetes Doppelwandgehäuse aus Struktur-Edelstahlblech
• Halbleiterrelais, Heizelemente auf Tragerohren
• NTLog Basic zur Prozessdatenerfassung per USB
• Controller B510 mit Touchbedienung (5 Programme × 4 Segmente)

Zusatzausstattung

• Temperaturwählbegrenzer mit einstellbarer Abschalt- temperatur
• Chargenregelung mit Temperaturmessung im Arbeitsrohr
• Dreizonige Ausführung (ab 500 mm) zur Verbesserung der Temperaturgleichmäßigkeit
• Begasungspakete (verschiedene Konfigurationen)
• Prozesssteuerung und Dokumentation über VCD-Softwarepaket

Technische Daten (Auszug)
Modell | Tmax (°C) | B (mm) | T (mm) | H (mm) | Rohr-Ø außen (mm) | Beheizte Länge (mm) | Länge konst. einzonig (mm) | Länge konst. dreizonig (mm) | Rohrlänge (mm) | Anschlussleistung (kW) | Anschluss | Gewicht (kg)
R 50/250/12 | 1200 | 434 | 340 | 508 | 50 | 250 | 80 | - | 450 | 1,9 | 1phasig | 22
R 50/500/12 | 1200 | 670 | 340 | 508 | 50 | 500 | 170 | 250 | 700 | 3,4 | 1phasig | 34
R 120/500/12 | 1200 | 670 | 410 | 578 | 120 | 500 | 170 | 250 | 700 | 6,6 | 3phasig | 44
R 170/750/12 | 1200 | 920 | 460 | 628 | 170 | 750 | 250 | 375 | 1070 | 10,6 | 3phasig | 74
R 170/1000/12 | 1200 | 1170 | 460 | 628 | 170 | 1000 | 330 | 500 | 1400 | 13,7 | 3phasig | 89
R 50/250/13 | 1300 | 434 | 340 | 508 | 50 | 250 | 80 | - | 450 | 1,9 | 1phasig | 22
R 50/500/13 | 1300 | 670 | 340 | 508 | 50 | 500 | 170 | 250 | 700 | 3,4 | 1phasig | 34
R 120/500/13 | 1300 | 670 | 410 | 578 | 120 | 500 | 170 | 250 | 700 | 6,6 | 3phasig | 44
R 170/750/13 | 1300 | 920 | 460 | 628 | 170 | 750 | 250 | 375 | 1070 | 12,0 | 3phasig | 74
R 170/1000/13 | 1300 | 1170 | 460 | 628 | 170 | 1000 | 330 | 500 | 1400 | 13,7 | 3phasig | 89

Hinweise

• Angaben außerhalb des Rohres; Differenz zur Temperatur im Rohrinneren bis +50 K
• Außenmaße variieren bei Zusatzausstattung; Maße auf Anfrage
• Anschlussleistung bezieht sich auf Standardofen und kann sich bei Optionen erhöhen
