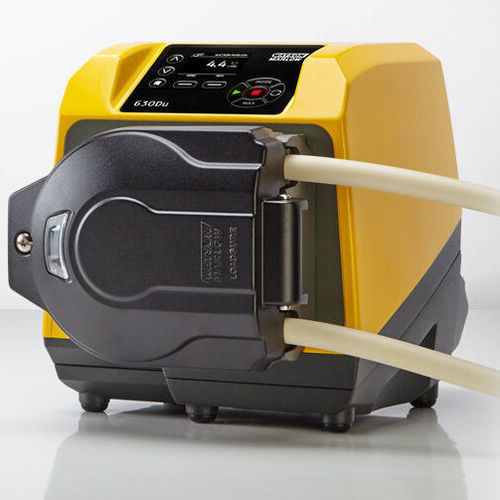

Labor-Schlauchpumpe / zur Verteilung von Flüssigkeiten 600

Übersicht
Die gehäusegeführten Pumpen der Serie 600 bieten konfigurierbare Antriebsvarianten, ein Farbdisplay und ein intuitives Menü für schnelle Statusprüfungen und einfache Bedienung. Die Durchflussbereiche hängen vom gewählten Modell und Pumpenkopf/Schlauch ab und reichen von sehr niedrigen Mikro‑Durchflüssen bis zu mittleren Prozessdurchflüssen — geeignet für Dosier‑ und Förderaufgaben.

Pumpenkopf‑Optionen

• 620R Pumpenkopf für kontinuierlichen Schlauch
• 620RE und 620RE4 Pumpenköpfe für LoadSure‑Elemente
• 620L und 620LG Doppelkanal‑Pumpenköpfe mit niedriger Pulsation

Eigenschaften und Vorteile

• Farbdisplay und intuitives Menü für visuelle Statusanzeige und wenige Tastendrücke
• Durchfluss von 0,001 L/min (0,0002 USGPM) bis 18 L/min (4,76 USGPM) je nach Modell und Pumpenkopf/Schlauch
• Verfügbare Pumpenköpfe: 620R, 620RE, 620RE4, 620L und 620LG
• 2.650:1 Drehzahlregelbereich von 0,1 rpm bis 265 rpm in 0,1 rpm‑Schritten
• Tastatur mit 3‑stufiger PIN‑Sperre
• Gehäuseschutzvarianten: IP31 (NEMA 2) und IP66 (NEMA 4X) für wipedown‑ und washdown‑Ausführungen
• Duale Spannung: 115 V / 230 V 50/60 Hz
• Fernsteuerungs‑Schnittstellen: Analog/Digital, RS232, RS485, PROFIBUS®, PROFINET®, SCADA und EtherNet/IP™

Technische Zusammenfassung
Max. Durchfluss: 18 L/min
Min. Durchfluss: 0,001 L/min
Max. Durchfluss (imperial): 301 USGPH
Min. Durchfluss (imperial): 0,02 USGPH
Drehzahlregelverhältnis: 2650:1 (0,1–265 rpm in 0,1 rpm‑Schritten)
Betriebstemperatur: 5 °C bis 40 °C (41 °F bis 104 °F)
Steuerarten: EtherNet/IP™, PROFIBUS®, PROFINET®, Remote Analog/Digital, RS232, RS485, SCADA
Normen: CE, cETLus, C‑Tick, IRAM, NSF/ANSI 61 (für Marprene‑Schläuche und LoadSure‑Elemente)
Gehäuse‑Schutzarten: IP31, IP66, NEMA 2, NEMA 4X
Netzteil: 100–120 V / 200–240 V 1ph 50/60 Hz, 250 VA
Kompatible Schlauchinnendurchmesser (je nach Pumpenkopf): 6,4, 8, 9,6, 12, 12,7, 15,9, 16, 17 mm

Leistungsmerkmale der Pumpenköpfe
620R (kontinuierlicher Schlauch): nimmt kontinuierliche Schläuche mit ≈3,2 mm Wandstärke in den Bohrungen 6,4–15,9 mm auf; bis ≈16 L/min und bis ≈2 bar Druck.
620RE (LoadSure‑Elemente): 4 mm Wanddicke Elemente in 12 mm oder 17 mm Bohrungen; Drücke bis 4 bar und Ströme bis 18 L/min.
620RE4 (vier‑Roller LoadSure): reduzierte Pulsation gegenüber RE; bis ≈13 L/min mit 12/17 mm Bohrungen.
620L (Doppelkanal, niedrige Pulsation): Sechs‑Roller‑Design mit Y‑Elementen (4,0 mm Wand) für minimale Pulsation und hohe Dosiergenauigkeit (±0,5 %); Bohrungen 8, 12, 16 mm; Ströme von 0,002 L/min bis ≈12,4 L/min.
620LG: Doppelkanal‑Version für GORE® STA‑PURE LoadSure‑Elemente mit ähnlichen Bohrungen/Leistungswerten wie 620L.

Steuer‑ und Antriebsoptionen
Antriebsvarianten: 630S / 630SN (Standard), 630U / 630UN (konfigurierbare E/A), 630Du / 630DuN (RS232/RS485), 630Bp / 630BpN (Fieldbus), 630En / 630EnN (EtherNet/IP), 630Pn / 630PnN (PROFINET).
HMI‑Funktionen: intuitives Tastenfeld und Farbdisplay, Wahl Anzeige Durchfluss oder Drehzahl, komplette Kalibrierung mit Einheitenwahl, MemoDose‑Funktion, Auto‑Restart, Schutzschalter‑Erkennung, Leckageerkennung bei ausgewählten Modellen, Durchfluss‑Summierer und Diagnoserückmeldung.

Dokumentation (auf der Produktseite verfügbar)
Broschüren, Datenblätter und Handbücher für Antriebe und Pumpenköpfe (PDF‑Ressourcen).

Technische Merkmale

• Modellreihenname: 600 series cased pump
• Durchflussbereich (modellabhängig): 0,001 L/min bis 18 L/min (0,0002 USGPM bis 4,76 USGPM)
• Alternative imperiale Bereiche: 0,02 USGPH bis 301 USGPH (je nach Pumpenkopf/Schlauch)
• Antriebsdrehzahl: 0,1–265 rpm; Regelverhältnis 2650:1
• Betriebstemperatur: 5 °C bis 40 °C
• Netzversorgung: 100–120 V / 200–240 V 1ph 50/60 Hz, 250 VA
• Schutzarten: IP31 (NEMA 2) und IP66 (NEMA 4X) Optionen
• Schnittstellen: Remote Analog/Digital, RS232, RS485, PROFIBUS®, PROFINET®, SCADA, EtherNet/IP™
• Normen & Zertifikate: CE, cETLus, C‑Tick, IRAM, NSF/ANSI 61 (für Marprene und LoadSure‑Elemente)
• Betriebsgeräusch: <70 dB(A) bei 1 m
• Max. Höhe: 2000 m (6562 ft)
• Gewicht (abhängig von Konfiguration): ca. 19,6–25,2 kg je nach Pumpenkopf und Optionen; Gewicht Antrieb 16,5 oder 17,4 kg; NEMA‑Modul ≈0,9 kg
• Kompatible Schlauchbohrungen (je nach Pumpenkopf): 6,4; 8; 9,6; 12; 12,7; 15,9; 16; 17 mm
• Materialien (Übersicht): Antriebswelle Edelstahl 440C; Lager Kohlenstoffstahl; Gehäuse Druckguss‑Aluminium (LM24/LM6) mit Polyester‑Pulverbeschichtung; Pumpenkopfkomponenten aus Aluminiumlegierungen, Edelstahl (303, 316), PPS, Hytrel und technischen Polymeren
• Pumpenkopf‑Optionen: kontinuierlicher Schlauch oder schneller Wechsel von LoadSure‑Elementen; einige Pumpenköpfe unterstützen Tri‑Clamp und Cam & Groove‑Anschlüsse
