Laborpumpe 300

DosierVerteilerelektrisch

Übersicht

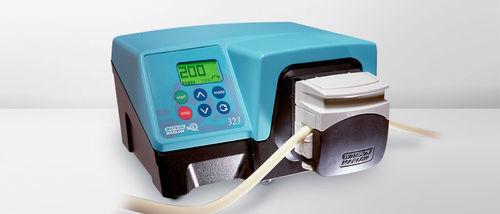

Die Serie 300 sind gekapselte Tischantriebe für Laboranwendungen mit manueller, fernbedienter, analoger (0–10 V / 4–20 mA) oder RS232-Steuerung. Die Antriebe verfügen über eine chemikalienbeständige ABS-Abdeckung, pulverbeschichtetes Gehäuse und Schutzart IP31. Vier Ausführungen decken unterschiedliche Funktionsgrade ab: 323Du (RS232/auto/manual, hoher Durchsatz), 323U (analoge Auto-/erweiterte manuelle Steuerung), 323S (manuelle Hochleistungssteuerung) und 323E (manuelle Steuerung).

Standardmäßig verfügbare Pumpenkopf-Optionen (andere auf Anfrage):

• 313D / 313D2 — Dreirollen-Pumpenköpfe für kontinuierliche Schläuche
• 314D / 314D2 — Vierrollen-Pumpenköpfe für kontinuierliche Schläuche
• 314MC — Vierrollen Fünf-Kanal-Microcassette-Pumpenkopf
• 318MC — Achtrollen Fünf-Kanal-Microcassette-Pumpenkopf
• 501RL / 501RL2 — Federbelastete Einkanal-Pumpenköpfe für großvolumige Schläuche

Funktionen und Vorteile

• Steuerung: manuelle Tastatur, TTL-Eingänge für Run/Stop und Drehrichtung, analog 0–10 V oder 4–20 mA, RS232 je nach Modell
• Verbesserte digitale manuelle Geschwindigkeitsregelung bis zu 133:1 (modellabhängig)
• Tastatursperre verhindert unbeabsichtigte Änderungen
• MemoDose-Funktion für präzise Einzeldosierung
• Digitale TTL-Eingänge für Run/Stop und Richtung; sofort umkehrbar
• Zweijährige Herstellergarantie

Technische Zusammenfassung
Max. Durchfluss: 3000 ml/min
Min. Durchfluss: 0,002 ml/min
Geschwindigkeitsregelungsverhältnisse: 27:1, 133:1, 147:1, 200:1, 300:1 (modellabhängig)
Betriebstemperatur: 5 °C bis 40 °C (40 °F bis 104 °F)
Normen: CE, cETLus
Schutzart Antrieb: IP31
Netzversorgung Antrieb: 1~ 100–120 V oder 220–240 V, 50/60 Hz, 100 VA
Kompatible Schlauchdurchmesser (mm): 0,13 bis 8 (verschiedene Abstufungen gelistet)

Leistungsbeispiele (Auswahl aus der Baureihe)
313D Dreirollen: Durchsätze bis zu 2.000 ml/min (abhängig von Pumpenkopf/Antrieb und Drehzahl)
314D Vierrollen: Durchsätze bis zu 1.600 ml/min (abhängig von Pumpenkopf/Antrieb und Drehzahl)
MC4 Microcassette (fünf Kanäle): Niedrigdurchsatzfähigkeit bis 0,002 ml/min (bei niedrigen rpm); Beispiel 3 rpm → 0,002 ml/min (kleine Bohrungen)
501RL federbelastet Einkanal: Durchsätze bis zu 3.000 ml/min (große Bohrung bei höheren Drehzahlen)

Dokumentation und Downloads
Der Hersteller stellt Datenblätter und Handbücher für spezifische Pumpenkopf/Antrieb-Kombinationen bereit; separate Download-Dateien sind pro Kombination verfügbar (auf der Produktseite verlinkt).

Technische Spezifikationen

• Baureihenname: Serie 300 (gekapselte Tischantriebe)
• Modelle: 323E, 323S, 323U, 323Du (unterschiedliche Steuer- und Geschwindigkeitsfunktionen)
• Durchfluss (Bereich je nach Pumpenkopf): 0,002 ml/min bis 3000 ml/min
• Arbeitsdrehzahl: typ. 1–400 rpm je nach Pumpenkopf und Antriebsoption
• Verfügbare Geschwindigkeitsverhältnisse: 27:1, 133:1, 147:1, 200:1, 300:1 (modellabhängig)
• Steuerungsoptionen: manuelle Tastatur, TTL-Fernsteuerung, analog 0–10 V / 4–20 mA, RS232 (modellabhängig)
• Eingänge: digitale TTL für Run/Stop und Richtung; analog und RS232 je nach Modell
• Betriebstemperatur und Luftfeuchte: 5 °C bis 40 °C; Luftfeuchte bis 80 % bei 31 °C, linear abfallend auf 50 % bei 40 °C
• Normen & Sicherheit: CE, cETLus
• Schutzart (Antrieb): IP31
• Netzanschluss: einphasig 100–120 V oder 220–240 V, 50/60 Hz, 100 VA
• Typisches Antriebsgewicht: ~4,7 kg (bis zu 5,6 kg bei größeren Pumpenköpfen)
• Materialien: ABS-Deckel, pulverbeschichtetes Aluminiumgehäuse; Pumpenkopfkomponenten in glasfaserverstärktem Polypropylen, IXEF, Polycarbonat-Schutzabdeckungen, Rotoren/Achsen in Aluminium oder Edelstahl
• Kompatible Schläuche: breites Spektrum an Durchmessern und Wandstärken; spezifische Schlauchcodes in Herstellerdokumentation
