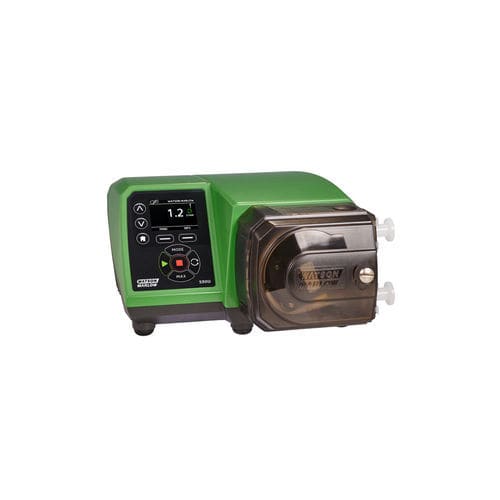

Labor-Schlauchpumpe / zur Verteilung von Flüssigkeiten 500

Übersicht
Der 530-Antrieb der Serie 500 ist eine gekapselte Peristaltikpumpe, die präzise und reproduzierbare Fluidförderung mit einem bedienerorientierten HMI bietet. Das Medium ist vollständig im Schlauch enthalten und somit vom Umfeld isoliert. Die Bedienoberfläche zeigt den Betriebszustand visuell an und erfordert nur wenige Tastenbetätigungen für Routinevorgänge.

Standardmäßig verfügbare Pumpenkopf-Optionen (weitere auf Anfrage)

• 520R und 520R2 Pumpenköpfe für kontinuierlichen Schlauch
• 520REL, 520REM, 520REH und 520RET Pumpenköpfe für Schlauchelemente (niedriger, mittlerer und hoher Druck)
• 505L Doppelkanal-Pumpenkopf, geringe Pulsation, hochpräzise Dosierung

Merkmale und Vorteile

• Farbdisplay und intuitive Menüs mit visuellen Statusanzeigen
• Durchflussraten von 0,004 ml/min (0,0006 USGPH) bis 3,5 L/min (55,48 USGPH), abhängig von Pumpenkopf und Schlauch
• Standard-Pumpenköpfe: 520R, 520R2, 520REL, 520REM, 520REH, 520RET, 505L; weitere Optionen auf Anfrage
• 2200:1 Drehzahlregelbereich — 0,1 bis 220 U/min in 0,1 U/min-Schritten
• Tastatur mit 3-stufiger PIN-Sperre
• Gehäusevarianten: IP31 (NEMA 2) und IP66 (NEMA 4X)
• Dualspannung: 115 V / 230 V 50/60 Hz
• Schnittstellen: Remote Analogue/Digital, RS232, RS485, PROFIBUS®, PROFINET®, SCADA und EtherNet/IP™

Technische Zusammenfassung
Max. Durchfluss — 3500 ml/min
Min. Durchfluss — 0,004 ml/min
Max. Durchfluss — 56 USGPH
Min. Durchfluss — 0 USGPH (bereichsabhängig)
Drehzahlregelverhältnis — 2200:1
Betriebstemperatur — 5 °C bis 40 °C (40 °F bis 104 °F)
Steuerungsarten — EtherNet/IP™, Profibus®, Profinet®, Remote Analogue/Digital, RS232, RS485, SCADA
Normen — CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (für Marprene und LoadSure-Elemente), RoHS
Schutzart Antrieb — IP31, IP66, NEMA 2, NEMA 4X
Antriebsversorgung — 115/230 V 1ph 50/60 Hz 135 VA
Kompatible Schlauchbohrungen — 0,5, 1,6, 3,2, 4,8, 6,4, 8, 9,6 mm

Leistungs-Highlights (Beispiele, abhängig von Schlauch/Pumpenkopf)
520R Zweifach-Federrollen-Pumpenköpfe (Wandstärke 1,6 mm) — Pumpsil/GORE PFL Beispiele: 0,004–97 ml/min abhängig von Bohrung und Drehzahl; manche Kombinationen reichen bis 2400 ml/min.
520R2 Zweifach-Federrollen-Pumpenköpfe (Wandstärke 2,4 mm) — bis zu 3500 ml/min bei größeren Bohrungen.
520REL / 520REM / 520REH / 520RET — Leistung variiert nach Schlauchmaterial und Bohrung; Leistungstabellen für Details heranziehen.

Verfügbare Antriebe und Steuerungsoptionen

• 530S / 530SN — Standard-Handantriebe (IP31 oder IP66)
• 530U / 530UN — Universalantriebe mit konfigurierbaren Ein-/Ausgängen
• 530Du / 530DuN — Antriebe mit konfigurierbaren I/O plus RS232/RS485
• 530Bp / 530BpN — Bus-Pumpe für PROFIBUS (Echtzeit-Buskommunikation)
• 530En / 530EnN — EtherNet/IP™ Konnektivität
• 530Pn / 530PnN — PROFINET® Konnektivität

Dokumentation & Medien auf der Produktseite
Datasheets, Handbücher und Broschüren stehen als PDF-Downloads zur Verfügung. Eine interaktive 'Take a tour'-Iframe ist in die Produktseite eingebettet.

Technische Merkmale / Spezifikationen

• Serie: 500 series (Beispielantriebe 530)
• Durchflussbereich: 0,004 ml/min bis 3500 ml/min abhängig von Pumpenkopf und Schlauch
• Drehzahlbereich: 0,1 bis 220 U/min (2200:1 Regelverhältnis)
• Pumpenkopf-Optionen: 520R, 520R2, 520REL, 520REM, 520REH, 520RET, 505L
• Schlauchkompatibilität Beispiele: Pumpsil®, Marprene®, Bioprene®, PureWeld XL®, GORE® STA-PURE®
• Kompatible Schlauchbohrungen: 0,5, 1,6, 3,2, 4,8, 6,4, 8, 9,6 mm (modellabhängig)
• Schutzarten: IP31 (NEMA 2) oder IP66 (NEMA 4X)
• Versorgung: 115/230 V 1ph 50/60 Hz 135 VA
• Betriebstemperatur: 5 °C bis 40 °C
• Luftfeuchte: nicht kondensierend bis 80% bei 31 °C, danach linear bis 50% bei 40 °C
• Lärmpegel: <70 dBA bei 1 m
• Max. Höhe: 2000 m
• Gewicht: ca. 10,5–11,5 kg je nach Konfiguration
• Materialien: Gehäuse — Druckguss-Aluminium LM24 mit Polyesterpulverbeschichtung; Lager — Edelstahl; Pumpenkopfkomponenten — Acetal, Polycarbonat, PPS, Edelstahl
• Normen und Zertifikate: CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (für bestimmte Schläuche/Elemente), RoHS
• Sicherheit: 3-stufige PIN-Sperre am Tastenfeld
