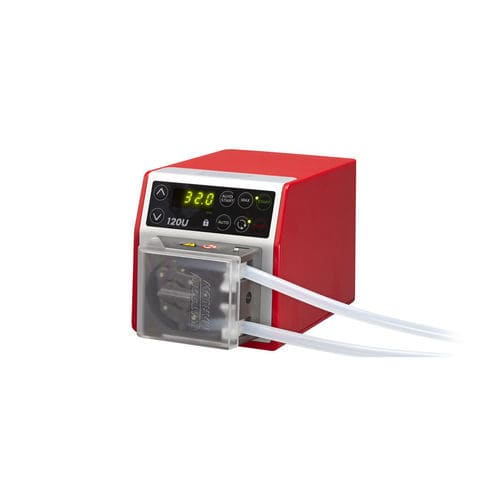

Kompakte Labor-Schlauchpumpe 100

Übersicht
Die Pumpen der Serie 100 sind klein und stapelbar und sparen wertvollen Platz in Reinraum-, LAF- und Sicherheitswerkbank-Installationen. Fördermengen bis zu 190 ml/min. Die Serie 100 ist ideal, um Ausbeute in Fermentations‑ und Zellkultur‑Anwendungen zu maximieren: ultrakompakt und stapelbar für mehrere Zuführungen wie pH‑Regelung, Entschäumer, Nährstoff‑ und Pufferzugabe. Der 120‑Antrieb bietet die Kombination aus Größe und Technologie zur Prozessoptimierung. Die Pumpe der Serie 100 ist gut für Einweg‑Systeme geeignet und verfügt über einen fehlerfreien Schlauchwechsel, der nur Sekunden dauert. Mit einem außergewöhnlichen Geschwindigkeitsbereich von 2.000:1 bietet die Pumpe Flexibilität und Reinheit für biopharmazeutische Prozesse und verfügt über eine Tastensperre zur Sicherung der Pumpparameter für konsistente und reproduzierbare Leistung.

Standardmäßig verfügbare Pumpenkopf‑Optionen

• 102R Einkanal‑Pumpenkopf mit zwei Rollen für durchgehende Schlauchführung
• 114DV Flip‑Top Einkanal‑Pumpenkopf für durchgehende Schlauchführung
• 400D1 Einkanal‑Pumpenkopf für durchgehende Schlauchführung
• 400DM2 Zweikanal‑Pumpenkopf für Manifold‑Schläuche
• 400DM3 Dreikanal‑Pumpenkopf für Manifold‑Schläuche

Merkmale und Vorteile

• Gehäuse glatt und abwischbar, keine scharfen Kanten zum Aufreißen von Handschuhen und keine Schmutznischen; Schutzart IP31
• Hervorragende Geschwindigkeitsregelung bis 2.000:1, Sollgeschwindigkeitsgenauigkeit ±1 %, reproduzierbarer Durchfluss
• Effiziente und intuitive Bedienung mit minimalen Tastenbetätigungen
• Kompakte Stellfläche benötigt nur wenig Laborbankfläche
• Wartungsfreier bürstenloser DC‑Motor
• Ein-, Zwei‑ oder Dreikanal‑Varianten verfügbar
• Manuelle, ferngesteuerte oder automatische Steuerungsoptionen
• Drei Jahre Garantie

Technische Zusammenfassung (wichtige Leistungs‑ und Betriebsdaten)
Max. Durchfluss: 190 ml/min
Min. Durchfluss: 0,0001 ml/min
Max. Durchfluss: 3,04 USGPH
Min. Durchfluss: 0,00002 USGPH
Max. Betriebsdruck: 2 bar (30 psi)
Geschwindigkeitsregelverhältnisse: 32:1, 100:1, 200:1, 320:1, 1000:1, 2000:1
Betriebstemperatur: 5 °C bis 40 °C (40 °F bis 104 °F)
Schutzart des Antriebs: IP31, NEMA 2
Stromversorgung des Antriebs: Wird mit Netztransformator 24 V DC (Bereich 90 V bis 264 V AC, 47 Hz bis 63 Hz) geliefert, inklusive länderspezifischer Adapter
Normen: CSA C22.2 No. 61010-1:2012/U3:2023-06; EN 61010-1:2010/A1:2019; IEC 61010-1:2010/AMD1:2016; UL 61010-1:2012/R:2023-06

Leistungsbeispiele (ausgewählte Pumpenkopf‑Daten)
102R (Einkanal, zwei Rollen) — typische Bereiche: 0,003 ml/min bis 54 ml/min bei 2 bar (30 psi); Festgeschwindigkeitsvarianten für 10, 17, 31, 52 rpm wie in den Leistungstabellen dargestellt.
114DV (Flip‑Top, Einkanal) — Durchflussbereiche bis zu 170 ml/min abhängig vom Schlauch‑Innendurchmesser; durchgehende Schlauchführung, einfaches Flip‑Top‑Laden.
400D1 (Einkanal‑Dosierung) — Durchflussraten von 0,001 ml/min bis 120 ml/min (modellabhängig).
400DM2 / 400DM3 (Manifold Zwei-/Drei‑Kanal) — Ultra‑Niedrigdurchfluss‑Dosieroptionen, Durchflussraten pro Kanal von 0,0001 ml/min bis 36 ml/min.

Pumpenköpfe & Materialien (Zusammenfassung)

• Materialien des Pumpenkopfgehäuses variieren je nach Pumpenkopf: z. B. Acetal‑Copolymer (Kematal), PVDF, Grilamid PA12, Polyacrylamid—IXEF (PARA), Aluminium (eloxiert), PETG
• Pumpenkopf‑Rollen und Rotoren verwenden Materialien wie MoS2‑gefülltes Nylon 6 (Nylatron), PTFE‑gefülltes PBT, Acetal, IXEF, FPM, Edelstahl (je nach Pumpenkopf)
• Antriebsgehäuse: ABS‑Kunststoff; Antriebs‑Tastatur/HMI: Polyester

Hinweise
Die technische Zusammenfassung listet Merkmale auf, die innerhalb der Baureihe verfügbar sind; für genaue, modellbezogene Durchflusstabellen, Schlauchkompatibilität und Bestellcodes siehe die spezifischen Datenblätter.

Technische Spezifikationen

• Produktfamilie / Bezeichnung: Serie 100 umschlossener Pumpen
• Max. Durchfluss: 190 ml/min (modell‑ und pumpenkopfabhängig)
• Min. Durchfluss: 0,0001 ml/min (modell‑ und pumpenkopfabhängig)
• Max. Betriebsdruck: 2 bar / 30 psi
• Verfügbare Geschwindigkeitsverhältnisse: 32:1, 100:1, 200:1, 320:1, 1000:1, 2000:1
• Betriebstemperaturbereich: 5 °C bis 40 °C (40 °F bis 104 °F)
• Schutzart des Antriebs: IP31 (NEMA 2)
• Stromversorgung Antrieb: 24 V DC Transformator wird mitgeliefert (AC‑Eingang 90–264 V, 47–63 Hz) mit multi‑länder Adaptern
• Steuerungsoptionen: Feste Drehzahl (120F), Manuell variable Drehzahl (120S), Automatisch variable Drehzahl mit analogen Eingängen (120U)
• Remote‑Steuerung/-Rückmeldung: verfügbar bei variablen/automatischen Antrieben (run/stop, Richtung, Umschaltung auto/man, Alarm, analoger Drehzahl‑Eingang bei 120U)
• Antriebsgeräusch: <60 dB(A) in 1 m
• Max. Höhe: 2000 m (6562 ft)
• Garantie: 3 Jahre (Produktliteratur)
