Dosierpumpe 700

für die Pharmaindustriefür Flüssigkeitenmit regelbarem Durchfluss

Übersicht

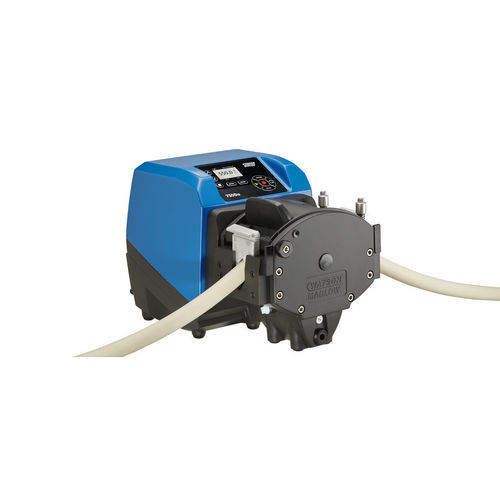

Die peristaltischen Prozesspumpen 730SN, 730UN, 730DuN und 730BpN sind mit Pumpenköpfen für durchgehendes Schlauchmaterial oder Schlauch-Elemente ausgestattet. Die 730er-Serie bietet mehrere Antriebs- und Steuerungsoptionen, ein Farbdisplay und intuitive Menüs für klare Statusanzeigen und geringe Tastenbetätigung.

Standardmäßig verfügbare Pumpenkopf-Optionen

• 720R Einzelkopf für kontinuierliche Schläuche
• 720RE Einzelkopf für Schlauch-Elemente
• 720RX und 720REX Erweiterungs-Zwillingsköpfe

Funktionen und Vorteile

• Farbdisplay und intuitive Menüs für Statusanzeige und einfache Bedienung
• Durchflussraten von 0,12 L/h (0,03 USGPH) bis 3300 L/h (872 USGPH)
• 3600:1 Drehzahlregelbereich von 0,1 bis 360 U/min in 0,1 U/min-Schritten
• Tastatur mit 3-stufiger PIN-Sperre
• Gehäuseantriebe IP66 (NEMA 4X)
• Doppelte Versorgungsspannung 115/230 V 50/60 Hz
• Fernsteuerungsoptionen: Analoge/Digitale Fernsteuerung, RS485, PROFIBUS®, PROFINET®, SCADA und EtherNet/IP™

Technische Zusammenfassung
Max. Durchfluss: 3300 L/h
Min. Durchfluss: 0,12 L/h
Max. Durchfluss: 872 USGPH
Min. Durchfluss: 0,03 USGPH
Drehzahlregelverhältnis: 3600:1
Betriebstemperatur: 5 °C bis 40 °C (40 °F bis 104 °F)
Steuerungsarten: EtherNet/IP™, PROFIBUS®, PROFINET®, Analoge/Digitale Fernsteuerung, RS485, SCADA
Normen: CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (für Marprene-Schläuche und LoadSure-Elemente)
Schutzart Antrieb: IP66, NEMA 4X
Netzversorgung: 100 V bis 120 V / 200 V bis 240 V 1ph 50/60 Hz 350 VA
Kompatible Schlauchbohrungsgrößen: 9,6, 12,7, 15,9, 19, 25,4 mm

Leistungsdaten (Auszüge)
720R Einzelköpfe (kontinuierlicher Schlauch) — beispielhafte Maximaldurchflüsse bei 360 U/min: 9,6 mm: 420 L/h (111 USGPH); 12,7 mm: 780 L/h (206 USGPH); 15,9 mm: 1100 L/h (291 USGPH); 19,0 mm: 1500 L/h (396 USGPH); 25,4 mm: 2000 L/h (528 USGPH).
720RE LoadSure-Elemente — beispielhafte Maximaldurchflüsse bei 360 U/min: 9,6 mm: 420 L/h (111 USGPH); 12,7 mm: 780 L/h (206 USGPH); 15,9 mm: 1100 L/h (291 USGPH); 19,0 mm: 1500 L/h (396 USGPH); 25,4 mm: 2000 L/h (528 USGPH).
720RX / 720REX Erweiterungs-Zwillingsköpfe und Zwillingskonfigurationen können mit größeren Bohrungen je nach Auslassdruck und maximal sicherer Drehzahl bis zu 3300 L/h (872 USGPH) liefern. (Hinweis: Die Maximaldrehzahl wird bei erhöhtem Auslassdruck reduziert, um sicheren Betrieb zu gewährleisten.)

Technische Spezifikationen (Bereich und Antriebsdetails)

• Anzahl der Rollen im Pumpenkopf: 4
• Anzahl der Kanäle im Pumpenkopf: 1
• Durchflussbereich (abhängig vom Pumpenkopf): 0,12 L/h bis 2000 L/h (720R/720RE); bis zu 3300 L/h für erweiterte/zwillinge Konfigurationen
• Durchfluss (USGPH): 0,03 USGPH bis 528 USGPH (typisch pro Konfiguration) oder bis zu 872 USGPH für größte Konfigurationen
• Antriebsdrehzahl: 0,1 - 360 U/min
• Regelverhältnis Drehzahl: 3600:1
• Betriebstemperatur: 5 °C bis 40 °C (40 °F bis 104 °F)
• Gewicht: Antrieb mit 720R/720RE Pumpenkopf ~25 kg (55,1 lbs); mit Zwillings-/Erweiterungsköpfen ~31,5 kg (69,4 lbs)
• Antriebsgewicht: 18,5 kg (40,8 lbs)
• Schutzart: IP66 / NEMA 4X
• Feuchtigkeit: nicht kondensierend bis 80% bei 31 °C, abnehmend auf 50% bei 40 °C
• Lärm: 85 dB(A) bei 1 m
• Max. Höhe: 2000 m (6562 ft)
• Netzversorgung: 100–120 V / 200–240 V 1ph 50/60 Hz 350 VA
• Steuerungs- und Kommunikationsoptionen: Fernanalog (0–10 V / 4–20 mA), konfigurierbare digitale IO, RS485, PROFIBUS® DP V0, PROFINET®, EtherNet/IP™, SCADA und konfigurierbare Relaisausgänge
• Sicherheit: 3-stufige PIN-Sperre
• Kompatible Schlauchbohrungen: 9,6, 12,7, 15,9, 19,0, 25,4 mm
• Kompatible Schlauchwandstärke: 4,8 mm

Werkstoffe

• Antriebswelle: Edelstahl 440C
• Antriebsgehäuse: Druckguss-Aluminium (LM24, LM6)
• Antriebsgehäuse-Beschichtung: Alocrom-Vorbehandlung mit Außen-Polyester-Pulverbeschichtung
• Führungsrollen- & Pumpenkopfrollen-Baugruppe: MoS2-gefülltes Nylon 6 (Nylatron)
• Antriebs-Tastatur / HMI: Polyester
• Pumpenkopf-Front-/Rückplatten, Gehäuse, Bahn, Rotorbaugruppe: Aluminium (Rotor kann Edelstahl enthalten)
• Antriebs-Abdeckplatte: Edelstahl 316
• Spindeln, Federn: Edelstahl
• Schaltplatte: ABS PA-765
• Schlauch/LoadSure-Materialien: Pumpsil (platinvernetztes Silikon), Bioprene, STA-PURE PCS, Marprene (industriell)

Pumpenköpfe — Hinweise

• 720R und 720RX kontinuierliche Schlauchköpfe nehmen 4,8 mm Wandstärke für nahtlosen Durchfluss auf; verfügbare Bohrungen: 9,6, 12,7, 15,9, 19,0 und 25,4 mm.
• 720RX und 720REX Erweiterungsköpfe: identische Leistung, jedoch reduzierte Maximaldruckfestigkeit (Erweiterungsköpfe typischerweise bis 1 bar / 15 psi).
• 720RE und 720REX LoadSure-Elementköpfe: erhältlich mit hygienischen PVDF Tri‑Clamp‑Anschlüssen oder industriellen Cam-and-Groove‑Anschlüssen; angeboten in Bohrungen 12,7, 15,9, 19,0 und 25,4 mm.
• Elemente verfügbar in Pumpsil, Bioprene, STA-PURE PCS (hygienisch) und Marprene, Pumpsil (industriell).

Antriebsoptionen und Steuerungs-Highlights

• Antriebsmodelle umfassen 730SN (Standard), 730UN (Universal), 730DuN (Digital Universal), 730BpN (Bus/Profibus), 730EnN (EtherNet/IP), 730PnN (PROFINET), sowie SCADA-Versionen und digitale Varianten.
• Manuelle Steuerung über intuitives Tastenfeld und Farbdisplay; wahlweise Anzeige von Durchfluss oder Drehzahl; vollständige Kalibrierung und MemoDose-Funktion auf unterstützten Antrieben.
• Fernsteuerung: konfigurierbares Start/Stopp, Leckageerkennung, Druckschaltereingänge und digitale Statusausgänge abhängig vom Modell und gewählten I/Os.

Bestellinformationen (Zusammenfassung)
Die Modellcodierung umfasst die Antriebsvariante, Eingangs-/Schutztyp (N = IP66/NEMA 4X oder S = SCADA‑Typ), Pumpenkopf‑Typencode (00 = 720R, E0 = 720RE, X0 = 720R/RX, EX = 720RE/REX) und Steckoption (verschiedene Netzstecker‑Bezeichnungen).

Technische Merkmale / Spezifikationen

• Durchflussbereich: 0,12 L/h bis 3300 L/h (0,03 bis 872 USGPH) abhängig vom Pumpenkopf und der Konfiguration
• Antriebsdrehzahl: 0,1–360 U/min; Regelbereich 3600:1
• Betriebstemperatur: 5 °C bis 40 °C
• Schutzart: IP66 / NEMA 4X
• Netzversorgung: 100–120 V / 200–240 V 1ph 50/60 Hz, 350 VA
• Kompatible Schlauchbohrungen: 9,6, 12,7, 15,9, 19,0, 25,4 mm; Wandstärke 4,8 mm
• Rollen pro Kopf: 4; Kanäle: 1 (pro Kopf)
• Gewicht: typ. Antrieb + Kopf 25–31,5 kg je nach Kopf
• Steuerung/Kommunikation: analoge I/O, RS485, PROFIBUS®, PROFINET®, EtherNet/IP™, SCADA
• Normen: CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (mit spezifizierten Schläuchen/Elementen)
