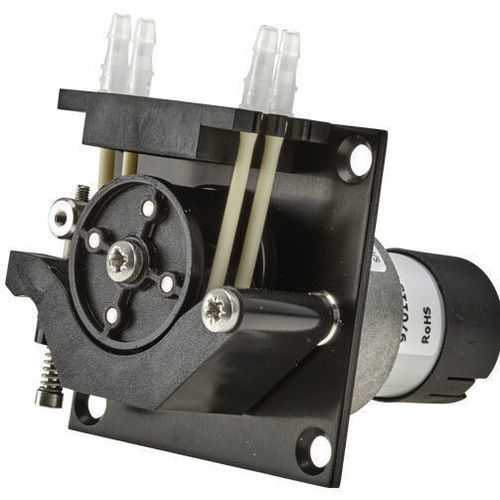

Kompakte Labor-Schlauchpumpe 400 series

zur Verteilung von Flüssigkeiten

Übersicht
Peristaltische Pumpen zur Schalttafel-/Panelmontage für instrumentengenaue Dosierung und Förderung bei geringen Durchflüssen. Verfügbar mit ein-, zwei- und drei-Kanal-Pumpenköpfen. Federbelastete Führung verlängert die Schlauchlebensdauer und sorgt für konstante Durchflussgenauigkeit. Einstellbarer Führungsarm zur Optimierung auf Druck oder Schlauchlebensdauer. Betrieb bis zu etwa 3 bar; Anbindung an verschiedene Brushless-DC-, DC-Konstantdrehzahl- und AC-Motorvarianten möglich.

Modelle

• 400/B1: Einzelkanal-Pumpenkopf, kompatibel mit kontinuierlichen Schläuchen Wandstärke 1,6 mm in mehreren Bohrungsgrößen.
• 400/D2 und 400/DM2: kompakte Zwei-Kanal-Köpfe, nehmen Schlauchelemente mit 1,0 mm Wandstärke (vier Bohrungsgrößen) oder Sammelschläuche (19 Bohrungsgrößen bei DM2).
• 400/D3 und 400/DM3: kompakte Drei-Kanal-Köpfe, nehmen Schlauchelemente mit 1,0 mm Wandstärke (vier Bohrungsgrößen) oder Sammelschläuche (19 Bohrungsgrößen bei DM3).

Merkmale und Vorteile

• Verschiedene Motoroptionen: Brushless DC, DC-Konzentrationsdrehzahl, Steppermotor und synchrone AC-Varianten.
• Konfigurierbar für kontinuierliche Schläuche, Schlauchelemente oder Sammelschläuche für vielfältige Anwendungen.
• Federbelastete Führung für verlängerte Schlauchlebensdauer und wiederholbare, instrumentengenaue Durchflussgenauigkeit.
• Einstellbarer Führungsarm zur Priorisierung von Druck oder Schlauchlebensdauer.
• Betrieb bis ca. 3 bar.

Technische Zusammenfassung
Motortypen: DC-Kartheitsgeschwindigkeit, Steppermotor, Brushless DC, synchrone AC-Varianten.
Pumpenkopf-Optionen: B1 (ein Kanal), D2 (zwei Kanäle), D3 (drei Kanäle), DM-Varianten für Sammelschläuche.
Durchflussbereich (Familie): 0,04 ml/min bis 207 ml/min je nach Modell und Schlauch; übliche D2/D3-Konfigurationen ~0,05 ml/min bis 82 ml/min.
Versorgungsspannung: 12 V DC, 24 V DC (modellabhängig).
Betriebstemperatur: -10 °C bis 45 °C.
Leistungsaufnahme: ca. 5 W (typisch).
Getriebeübersetzungen Beispiele: 15:1, 30:1, 75:1, 250:1 (modellabhängig).
Kompatible Schlauchdurchmesser Beispiele: 0.5, 1.0, 2.0, 3.0 mm (familienabhängig).
Schlauchwandstärken Beispiele: 1.0 mm (viele D2/D3), 1.6 mm (B1).
Konstruk tionsmaterialien: Acetal, eloxiertes Aluminium, säurebeständiger Edelstahl.

Leistung — 400 FD/D2 Pumpe (Durchflüsse ml/min) 1.0 mm Wandstärke
Rohrbohrung (mm) | Drehzahl (rpm) — 4 | 5 | 10 | 12 | 15 | 20 | 25 | 40 | 50 | 75 | 100 | 130 | 200 | 250
0.5 | 0.05 | 0.07 | 0.13 | 0.16 | 0.20 | 0.26 | 0.33 | 0.52 | 0.65 | 1.0 | 1.3 | 1.7 | 2.6 | 3.3
1.0 | 0.20 | 0.25 | 0.50 | 0.60 | 0.75 | 1.0 | 1.3 | 2.0 | 2.5 | 3.8 | 5.0 | 6.5 | 10 | 12
2.0 | 0.72 | 0.90 | 1.8 | 2.2 | 2.7 | 3.6 | 4.5 | 7.2 | 9.0 | 13 | 18 | 23 | 36 | 45
3.0 | 1.3 | 1.7 | 3.3 | 4.0 | 5.0 | 6.6 | 8.3 | 12.7 | 16 | 25 | 33 | 43 | 66 | 82

Leistung — 400 FD/D3 Pumpe (Durchflüsse ml/min) 1.6 mm Wandstärke
(Repräsentative Zeilen vergleichbar mit D2)
0.5 | 0.05 | 0.07 | 0.13 | 0.16 | 0.20 | 0.26 | 0.33 | 0.52 | 0.65 | 1.0 | 1.3 | 1.7 | 2.6 | 3.3
1.0 | 0.20 | 0.25 | 0.50 | 0.60 | 0.75 | 1.0 | 1.3 | 2.0 | 2.5 | 3.8 | 5.0 | 6.5 | 10 | 12
2.0 | 0.72 | 0.90 | 1.8 | 2.2 | 2.7 | 3.6 | 4.5 | 7.2 | 9.0 | 13 | 18 | 23 | 36 | 45
3.0 | 1.3 | 1.7 | 3.3 | 4.0 | 5.0 | 6.6 | 8.3 | 12.7 | 16 | 25 | 33 | 43 | 66 | 82

Leistung — 400 FD/B1 Pumpe (Rohrbohrung und Durchflüsse ml/min)
Drehzahl (rpm) | 0.5 mm | 0.8 mm | 1.6 mm | 2.4 mm | 3.2 mm | 4.0 mm
4 rpm | 0.04 | 0.12 | 0.44 | 0.96 | 1.6 | 2.4
5 rpm | 0.05 | 0.15 | 0.55 | 1.20 | 2.1 | 3.0
10 rpm | 0.10 | 0.30 | 1.10 | 2.4 | 4.1 | 5.9
12 rpm | 0.12 | 0.36 | 1.32 | 2.9 | 4.9 | 7.1
15 rpm | 0.15 | 0.45 | 1.6 | 3.6 | 6.1 | 8.8
20 rpm | 0.20 | 0.60 | 2.2 | 4.8 | 8.2 | 11
25 rpm | 0.25 | 0.75 | 2.7 | 6.0 | 10 | 14
40 rpm | 0.40 | 1.20 | 4.4 | 9.6 | 16 | 23
50 rpm | 0.50 | 1.5 | 5.5 | 12 | 20 | 29
75 rpm | 0.75 | 2.2 | 8.2 | 18 | 31 | 44
100 rpm | 1.00 | 3.0 | 11 | 24 | 41 | 59
130 rpm | 1.30 | 3.9 | 14 | 31 | 53 | 77
200 rpm | 2.0 | 6.0 | 22 | 48 | 82 | 118
250 rpm | 2.5 | 7.5 | 27 | 60 | 103 | 148
350 rpm | 3.5 | 10 | 38 | 84 | 144 | 207

Materialien
Gehäuse Pumpenkopf: Acetal (schwarz).
Rotor: Acetal (schwarz), säurebeständiger Edelstahl.
Rollen/Mechanik: Acetal (schwarz).
Frontplatte: eloxiertes Aluminium.
Antriebswelle und Federn: säurebeständiger Edelstahl.

Downloads
Datasheets und Broschüren für die Reihe verfügbar (Beispiele: 400 FD D2, 400 FD D3, 400 FD B1).

Technische Daten

• Serienname: 400/B series panel-mount pumps.
• Motoroptionen: DC Festdrehzahl, Brushless DC, Steppermotor, synchrone AC-Varianten.
• Pumpenkopf-Optionen: B1 (ein Kanal), D2 (zwei Kanäle), D3 (drei Kanäle), DM-Varianten für Sammelschläuche.
• Durchflussfähigkeit: modell-/konfigurationsabhängig; Beispiele: 0.04 ml/min bis 207 ml/min über B1-Varianten; 0.05 ml/min bis 82 ml/min für gängige D2/D3-Konfigurationen.
• Max. Betriebsdruck: bis zu 3 bar (typisch).
• Versorgungsspannungen: 12 V DC, 24 V DC (modellabhängig).
• Betriebstemperaturbereich: -10 °C bis 45 °C.
• Leistungsaufnahme: ca. 5 W (typisch).
• Kompatible Schläuche: kontinuierliche Schläuche, Schlauchelemente, Sammelschläuche; mehrere Bohrungs- und Wandstärkenoptionen.
• Konstruktionsmaterialien: Acetal, eloxiertes Aluminium, säurebeständiger Edelstahl.
