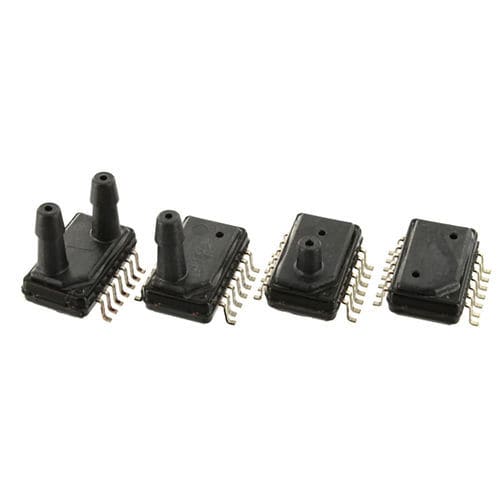

Drucksensor MEAS MS5525DSOTemperaturmedizinischmit schwachem Formfaktor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Messgröße
- Temperatur, Druck
- Anwendung
- medizinisch
- Weitere Eigenschaften
- mit schwachem Formfaktor
- Druckbereich
Min: -0,07 bar
(-1,02 psi)Max: 0,07 bar
(1,02 psi)
Beschreibung
Zusammenfassung
Digitales differentielles Druck- und Höhenmessermodul MEAS MS5525DSO. Nennbereich 1 psi, 24-Bit-ADC, Genauigkeit ±0,25 % Span.
Identifikatoren
Hauptmerkmale
Elektrische Eigenschaften
Abmessungen
Betriebsbedingungen
Betrieb / Anwendungen
Gehäuse & Mechanik
Produktion & Verfügbarkeit
Dokumente
Technische Spezifikationen
Digitales differentielles Druck- und Höhenmessermodul MEAS MS5525DSO. Nennbereich 1 psi, 24-Bit-ADC, Genauigkeit ±0,25 % Span.
Identifikatoren
- TE interne Nr.: 5525DSO-DB001DS
- TE interne Beschreibung: 1PSID DIGITAL PRESSURE SENSOR
Hauptmerkmale
- Nenn-Druck (psi): 1 (differentiell)
- Sensortyp: Digitales Druck- und Höhenmessermodul
- Prüfdruck: 60 psi
- Auflösung: 24-Bit-ADC
- Genauigkeit: ±0,25 % Span
- Ausgangsschnittstellen: I²C und SPI (Modus 0, 3)
Elektrische Eigenschaften
- Versorgungsspannungsbereich: 1,8 – 3,6 V
Abmessungen
- Höhe: 9,7 mm [0,381 in]
- Länge: 12,5 mm [0,492 in]
- Breite: 7,9 mm [0,311 in]
Betriebsbedingungen
- Betriebstemperaturbereich: -40 – 125 °C [-40 – 257 °F]
- Nenn-Druck: 1 psi (differentiell)
Betrieb / Anwendungen
- Ausgangsschnittstelle: I²C und SPI (Modus 0, 3)
- Prüfdruckbereich: 60 psi
- Typische Anwendungen: digitale Bord-Sensor-Module zur Druck- und Höhenmessung
Gehäuse & Mechanik
- Gehäuse: SOIC-14
- Beinform: Gull wing
- Sensoranschluss-Konfiguration: Doppel-Barb
Produktion & Verfügbarkeit
- Produktstatus: Aktiv
- Sonderbestellung: Artikel nicht stornierbar und nicht zurückgabefähig (Sonderbestellung)
Dokumente
- Datenblatt: MS5525DSO (ENG_DS_MS5525DSO_E.pdf)
- Kundenmodelle und CAD-Dateien (3D und 2D)
- Beschaffungsspezifikation und Serien-Oberflächenmodelle (Archivdateien)
Technische Spezifikationen
- Modell / Serie: MEAS MS5525DSO
- Druckbereich (nenn): 1 psi (differentiell)
- Prüfdruck: 60 psi
- Genauigkeit: ±0,25 % Span
- ADC-Auflösung: 24 Bit
- Ausgangsschnittstellen: I²C, SPI (Modus 0, 3)
- Versorgungsspannung: 1,8 – 3,6 V
- Betriebstemperatur: -40 – 125 °C
- Gehäuse: SOIC-14, Gull wing
- Sensoranschluss: Doppel-Barb
- Abmessungen (H×L×W): 9,7 mm × 12,5 mm × 7,9 mm
