Temperatursensor MEAS TSYS

medizinischMiniaturmit schwachem Formfaktor

Produktübersicht

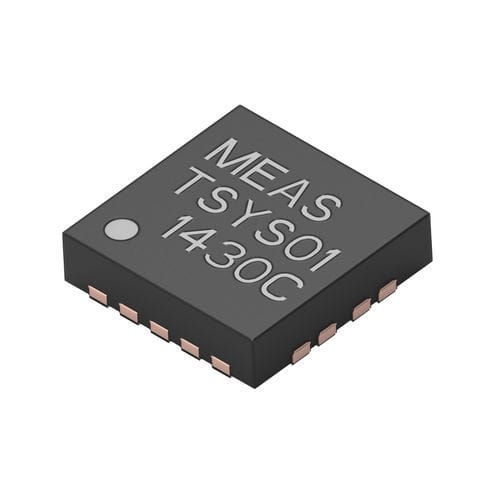

Digitaler Temperatursensor G-NICO-018 (Alias TSYS01). QFN16 SMD-Gehäuse mit einer Genauigkeit von ±0,1 °C bei Referenztemperatur. Verfügbare Auflösungen: 16 Bit oder 24 Bit. Schnittstellen: I2C oder SPI.

Hauptmerkmale

• Genauigkeit: ±0,1 °C (bei T_ref)
• Auflösung: 16 Bit oder 24 Bit
• Ausgangsschnittstellen: I2C oder SPI
• Gehäuse: QFN16, SMD
• Niedriger Betriebsstrom: typische/maximale Werte für Embedded-Anwendungen

Elektrische Eigenschaften

• Versorgungsspannung: 2,2 – 3,6 V
• Versorgungsstrom (Max): 12,5 µA

Mechanisch / Umwelt

• Gehäuseabmessungen: 4 mm × 4 mm × 0,85 mm
• Betriebstemperaturbereich: -40 – 125 °C

Verfügbare Dokumente (Namen)

• 3D_CVM_CVM_G-NICO-018_1.pdf (Customer View Model, 3D)
• ENG_DS_TSYS01_A2.pdf (Datasheet TSYS01)

Verwandt / Familie
Teil der MEAS TSYS Familie digitaler Temperatursensoren. Verwandte Geräte sind in QFN-, XDFN- und TDFN-Gehäusen mit unterschiedlichen Auflösungen und Schnittstellen verfügbar.

Technische Daten

• TE Internal #: G-NICO-018
• Alias #: TSYS01
• Produktbeschreibung: 0.1 DEG C ACCURACY QFN TEMP SENSOR
• Produktfamilie / Serie: MEAS / MEAS TSYS
• Sensorgehäuse: QFN16
• Elektrischer Anschluss: SMD
• Ausgangsschnittstelle: I2C | SPI
• Auflösung (bit): 16 | 24
• Genauigkeit (bei T_ref): ±0,1 °C
• Genauigkeitsbereich (°C): -5 – 50
• Versorgungsspannung (V): 2,2 – 3,6
• Versorgungsstrom (Max) (µA): 12,5
• Produktbreite: 4 mm [ .157 in ]
• Produktlänge: 4 mm [ .157 in ]
• Produkthöhe: 0,85 mm [ .033 in ]
• Betriebstemperaturbereich: -40 – 125 °C [ -40 – 257 °F ]
