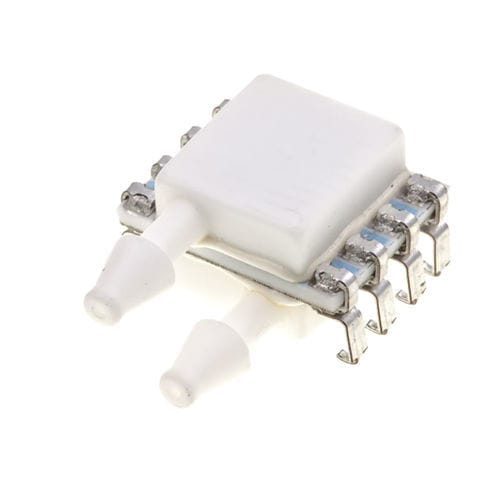

Temperatursensor MEAS MS4515DO

DruckMonitoringProzess

Übersicht
Der MS4515DO ist ein keramikbasierter, auf Leiterplatte montierbarer digitaler Druck- und Temperatursensor. Er liefert eine 14-Bit-Druckausgabe und 11-Bit-Temperatur, ist werkseitig kalibriert und temperaturkompensiert. Der Sensor unterstützt absolute, differenzielle und Manometer-Messungen in Niederdruckbereichen (2–30 inH2O) und arbeitet mit 3,3 V oder 5,0 V bei geringem externen Bauteilaufwand.

Vorteile

• Kompaktes PCB-Montagemodul mit digitaler Ausgabe für OEM-Integration
• Kombinierte Druck- und Temperaturmessung in einem Bauteil
• Wählbare digitale Schnittstellen (I2C oder SPI) zur einfachen Integration
• Varianten für Differenzial-, Manometer- oder Absolutdruckmessung
• Temperaturkompensation und werkseitige Kalibrierung (TEB < 1,0% typ.)
• Niedrigstromoptionen verfügbar (Standby < 1 µA)

Produktmerkmale (Kurz)

• Montage: Through-Hole (J-Style) im 8-poligen DIL-Gehäuse
• Auflösung: 14 Bit Druck; 11 Bit Temperatur
• Schnittstellen: I2C (mehrere Adressen) und SPI (Modus 0/3) je nach Variante
• Unterstützte Druckarten: Absolut, Compound, Differenzial, Manometer, Vakuum
• Druckbereiche: 2 | 4 | 5 | 10 | 20 | 30 inH2O (Beispiele)
• Barb-Anschlüsse: 1/8" (passend für 3/32" ID-Schläuche)

Elektrik & Leistung

• Versorgungsspannung: 3,3 V oder 5,0 V
• Versorgungsstrom: ~3 mA typisch; Niedrigstromvarianten mit Standby < 1 µA
• Ausgang: Digital (I2C oder SPI), 14-Bit ADC Varianten
• Genauigkeit: ±0,25% Span; Total Error Band < 1,0% im kompensierten Bereich
• Integrierter Temperatursensor: 11 Bit

Mechanik / Gehäuse

• Gehäuse: 8-poliges DIL, J-Style Through-Hole
• Anschlusskonfiguration: Single Sideport, Dual Sideport, Top Port oder Manifold-Montage
• Barb-Druckanschlüsse für 3/32" ID-Schläuche
• Produktabmessungen variieren je nach Variante (Details im Datenblatt)

Betriebsbedingungen & Bereiche

• Angebotene Druckbereiche (inH2O): 2 | 4 | 5 | 10 | 20 | 30
• Äquivalente mmH2O: 50,8 | 101 | 127 | 254 | 508 | 762
• Weitere Beispiele: psi- und bar-Werte je nach Variante
• Betriebstemperatur: variantenabhängig (z. B. −25–105 °C oder −10–85 °C)
• Druckfestigkeit und Prüfdrücke variieren je nach Variante (siehe Datenblatt)

Varianten / Typische Varianten

• Beispiel TE Part #: 10214057-00 — Differenzial — 50,8 mmH2O — 3,3 V — −10–85 °C — Gel Coating & Low Power
• Beispiel TE Part #: 20006162-03 — Manometer — 101 mmH2O — 3,3 V — −10–85 °C — Low Power
• 4515DO-DS3AI002DP — Differenzial — 50,8 mmH2O — 3,3 V — −10–85 °C — keine Option

Sonstiges

• Optionen: Gel Coating, Low Power, Gel Coating + Low Power oder keine Option
• Geeignet für OEM-Sensorik, tragbare Messgeräte und Anwendungen mit kompakter digitaler Druckmessung

Technische Spezifikationen

• Modell / Serie: MS4515DO
• Sensortyp: Keramikbasierter, PCB-montierter digitaler Druck- und Temperatursensor
• Auflösung / Ausgang: 14 Bit Druck; digitale Ausgänge I2C oder SPI
• Versorgung: 3,3 V oder 5,0 V; Stromaufnahme ~3 mA typisch
• Betriebstemperatur: variantenabhängig (z. B. −25–105 °C oder −10–85 °C)
• Prüfdruck: bis zu 300 psi oder angegebene Vielfache des Messbereichs (variantenabhängig)
• Genauigkeit: ±0,25% Span
• Gehäuse / Montage: 8‑poliges DIL, J‑Style Through‑Hole
• Anschlüsse: 1/8" barb (für 3/32" ID-Schläuche); Top-, Seiten- oder Manifold-Optionen
