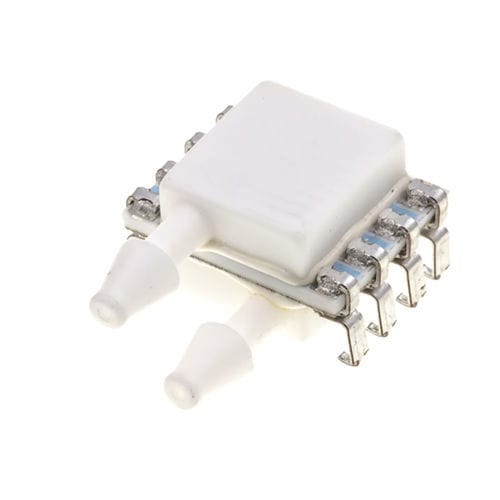

Druckmesswandler MEAS MS4525

Vakuumdruckanalog

Produktzusammenfassung
Der MS4525 ist ein kompakter, keramikbasierter, leiterplattenmontierter analoger Druckwandler. Voll kalibriert und temperaturkompensiert (Gesamtfehlerband <1,0 % im kompensierten Bereich). Betrieb mit einer einzelnen Versorgung von 3,3 V oder 5,0 V; benötigt eine einzelne externe Komponente. Erhältlich als Side-Port, Top-Port und Manifold-Montage. Misst Absolut-, Manometer-, Differenzial- oder Verbunddruck von 1 bis 150 psi. 1/8 in gezapfte Druckanschlüsse passen zu 3/32 in ID-Schläuchen.

Produktfamilie / Serie

• Produktfamilie: MEAS
• Serie / Modell: MS4525

Vorteile / Hauptmerkmale

• Leiterplattenmontierter Druckwandler im Keramikgehäuse
• Verstärkte ratiometrische analoge Ausgangssignale (variantenspezifisch)
• Druckarten: Differenziell, Manometer, Absolut, Verbund, Vakuum
• Temperaturkompensation über den spezifizierten Bereich
• Einzelversorgung: 3,3 V oder 5,0 V
• Verfügbare Druckbereiche: 1 bis 150 psi
• Hochpegel-Analogausgang (Beispiele: 10–90% Vdc oder 5–95% Vdc)
• 1/8 in gezapfte Druckanschlüsse (für 3/32 in ID-Schläuche)

Produktmerkmale (Zusammenfassung)

• Kontaktstil: J-Style Through-Hole
• Sensorgehäuse: 8-poliges DIL oder 8-poliges SMD
• Drucksensortyp: Analoge Drucksensormodule
• Optionen Drucktyp: Absolut, Verbund, Differenziell, Manometer, Vakuum

Elektrische Eigenschaften (Auszug)

• Versorgungsstrom: ~3 mA (typisch)
• Versorgungsspannung: 3,3 V oder 5,0 Vdc

Abmessungen (ausgewählte Werte)

• Breite (mm): 9,9 | 17,4 | 20,3
• Breite (in): 0.389 | 0.39 | 0.685 | 0.69 | 0.799
• Länge (mm): 12,4 | 12,7 | 17,4
• Länge (in): 0.49 | 0.5 | 0.685
• Höhe (mm): 4,4 | 7,2 | 8,2 | 9 | 11,7 | 11,95 | 15,3 | 19,5
• Höhe (in): 0.173 | 0.283 | 0.322 | 0.35 | 0.46 | 0.47 | 0.6 | 0.767

Betriebsbedingungen & Druckbereiche

• Druck (psi) Beispiele: 1 | 2 | 5 | 15 | 30 | 50 | 100 | 150
• Druck (bar) Beispiele: 0,068 | 0,344 | 0,345 | 1,034 | 2,068 | 3,44 | 6,89
• Betriebstemperaturbereich: -25 bis 105 °C (-13 bis 221 °F)

Betrieb / Anwendungsdetails

• Ausgangsschnittstellen: verstärkte ratiometrische Analogausgänge (bei den meisten Varianten); einige Varianten bieten I2C — datenblattabhängig
• Unterstützte Druckeinheiten: psi, bar, mmH2O, inH2O, mmHg (variantenabhängig)
• Beispiel Ausgangsspannen: 10–90% Vdc oder 5–95% Vdc (variantenabhängig)
• Typische Druckgenauigkeit: ±0,25% Span (variantenabhängig)

Verpackung & Optionen

• Sensoranschlusskonfigurationen: Dual Sideport, Single Sideport, Top Port
• Optionen: Gel-Beschichtung oder keine Option
• Montage: PCB-Montage, Through-Hole J oder SMD

Beispielvarianten

• TE Part: 20005831-01 — Modell: 4525-TP5B030APF — Typ: Absolut — Proof: 300 psi — Ausgang: 5–95% Vdc — Versorgung: 5 V — Gel-Beschichtung
• TE Part: 20008347-00 — Modell: 4525-SS5A015VP — Typ: Vakuum (2×FS) — Ausgang: 10–90% Vdc — Versorgung: 5 V — Keine Option
• Modell: 4525-DS3A001DP — Typ: Differenziell — Proof: 1 psi — Ausgang: 10–90% Vdc — Versorgung: 3,3 V — Keine Option
• Modell: 4525-TP5A005GSF — Typ: Manometer — Proof: 300 psi — Ausgang: 10–90% Vdc — Versorgung: 5 V — Gel-Beschichtung

Datasheet / Dokumente
Datasheet und Anwendungsnoten für die MS4525-Familie sind verfügbar. Siehe MS4525-Datenblatt und MS45xx-Anwendungsunterlagen für vollständige elektrische, mechanische und Bestellinformationen.

Technische Spezifikationen

• Serie / Modell: MS4525
• Produktfamilie: MEAS
• Sensortyp: keramikbasierter, PCB-montierter Druckwandler
• Druckarten: Absolut, Manometer, Differenziell, Verbund, Vakuum
• Druckbereiche: 1 bis 150 psi (mehrere Varianten)
• Proof-Options: 1 psi | 250 | 2×FS | 300 psi | 5×FS (variantenabhängig)
• Ausgang: verstärkte ratiometrische Analogausgabe; Beispielspannen 10–90% Vdc oder 5–95% Vdc; einige Varianten mit I2C
• Versorgungsspannung: 3,3 V oder 5,0 Vdc
• Versorgungsstrom: ~3 mA (typisch)
• Genauigkeit: typ. ±0,25% Span (variantenabhängig)
• Betriebstemperatur: -25 bis 105 °C (-13 bis 221 °F)
• Mechanik: Keramiktransducer; 1/8 in gezapfte Druckanschlüsse (für 3/32 in ID-Schläuche)
• Gehäuse / Montage: PCB-Montage; J-Style Through-Hole oder 8-poliges SMD
• Optionen: Gel-Beschichtung oder keine Option
