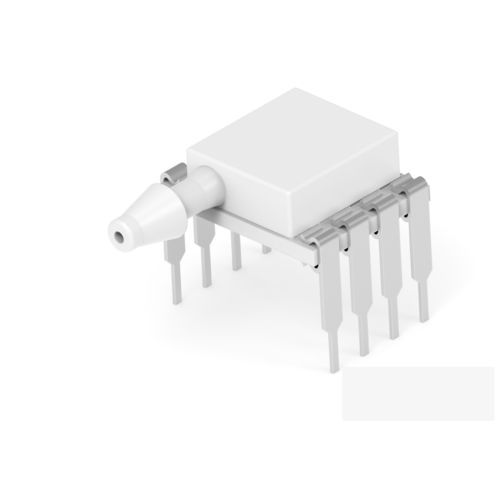

Drucksensor MEAS MS4525DO

ProzessMonitoringmit schwachem Formfaktor

Übersicht
Der MEAS MS4525DO ist ein Leiterplattenmontage-Modul für digitale Druck- und Höhenmessungen und misst Absolutdruck bis 10.564,95 mmH2O (775,72 mmHg, 1,034 bar). Er bietet eine I²C-Schnittstelle (0x36H) und einen analog-ähnlichen Ausgangsbereich von 10–90% Vdc. Typische Einsatzbereiche sind Höhenmessung und industrielle Drucküberwachung, wenn kompakte, energiearme Absolutmessungen erforderlich sind.

Kennungen

• TE Internal #: 20003581-00
• Interne Beschreibung TE: PRESS,XDCR,4525DO-SS3AJ015AP

Hauptmerkmale

• Sensortyp: Digitales Druck- und Höhenmessmodul
• Drucktyp: Absolut
• Druckbereich: 10.564,95 mmH2O (415,95 inH2O)
• Äquivalenter Druck: 775,72 mmHg
• Bemessungsdruck: 1,034 bar (15 psi)
• Prüfdruck: 3 × Volllastbereich
• Ausgangsschnittstelle: I²C (0x36H)
• Ausgangssignal: 10–90% Vdc (analog-äquivalenter Bereich)
• Druckgenauigkeit: ±0,25% des Messbereichs

Elektrische Eigenschaften

• Versorgungsspannung: 3,3 V
• Versorgungsstrom: 3 mA

Abmessungen

• Höhe: 9 mm (0,35 in)
• Länge: 12,4 mm (0,49 in)
• Breite: 17,4 mm (0,69 in)

Betriebsbedingungen

• Betriebstemperaturbereich: -25 bis 105 °C (-13 bis 221 °F)
• Bemessungsdruck: 1,034 bar (15 psi)

Betrieb / Anwendung

• Schnittstelle: I²C (0x36H) für digitale Auslesung
• Absolutdruckmessung bis 10.564,95 mmH2O
• Geeignet für Höhenmessung, HLK und allgemeine industrielle Drucküberwachung
• Prüfdruck: 3 × FS

Verpackung & Mechanik

• Sensorgehäuse: 8-poliges DIL
• Anschlussart: Durchsteckmontage
• Anschlusskonfiguration: Einzelner Seitenanschluss
• Optionen: Keine zusätzlichen Optionen

Technische Daten

• Marke / Familie: MEAS / MEAS MS4525DO
• Modell: MEAS MS4525DO
• Genauigkeit: ±0,25% des Messbereichs
• Schnittstelle: I²C (0x36H)
• Ausgangssignal: 10–90% Vdc
• Versorgungsspannung: 3,3 V
• Versorgungsstrom: 3 mA
• Abmessungen (H×L×B): 9 × 12,4 × 17,4 mm
• Betriebstemperatur: -25 bis 105 °C
• Gehäuse: 8-poliges DIL, Durchsteckmontage, Seitenanschluss
