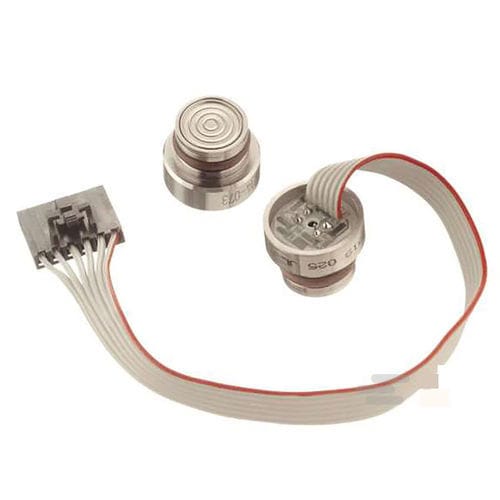

Druckmesswandler MEAS 85

analog

Produktübersicht
Das Modell 85 Flush Mount ist ein kompakter, medienverträglicher piezoresistiver Silizium-Drucksensor in einem Gehäuse aus 316L-Edelstahl. Silikonöl überträgt den Druck von der 316L-Membran auf das piezoresistive Sensorelement. Ein Keramiksubstrat mit lasergetrimmten Widerständen sorgt für Temperaturkompensation, Offset-Korrektur und ermöglicht über einen Gain-Set-Widerstand eine ±1% Austauschbarkeit des Messbereichs.

Vorteile

• O-Ring Flush-Montage für direkten Prozesskontakt
• Kompensierter Temperaturbereich: 0 °C bis 70 °C
• ±0,1% Druck-Nonlinearität
• ±0,75% Temperaturleistung
• ±1,0% austauschbarer Messbereich (durch Gain-Set-Widerstand)
• Festkörper-Design, medienverträglich

Produktmerkmale

• Sensortyp: mV-Ausgang Drucksensoren
• Druckarten: Absolut, Relativ (Gauge)
• Gehäuseoptionen: Flush Mount (O-Ring), Gewindefittings, schweißbar

Konfigurationsmerkmale

• Elektrischer Anschluss: Kabel mit Steckverbinder oder 4‑poliger Stecker

Elektrische Eigenschaften

• Versorgungsstrom: 1,5 mA
• Ausgangssignal: 100 mV

Abmessungen

• Produktdurchmesser (mm): 15,85 | 22,09
• Produktdurchmesser (in): 0,624 | 0,87
• Produkthöhe (mm): 9,3 | 9,9
• Produkthöhe (in): 0,366 | 0,39

Betriebsbedingungen

• Druckbereiche (psi): 15 | 50 | 100
• Betriebstemperaturbereich: -40 bis 125 °C [ -40 bis 257 °F ]

Betrieb / Anwendung

• Prüfdruck: 3× Messbereich
• Ausgangssignal-Details: 100 mV nominal

Sonstiges

• Sensoroptionen: ohne Rohr
• Nichtlinearität: ±0,1%
• Anschlussart: Flush Mount (O-Ring)

Produktvarianten (Tabelle)
15 PSIG FLUSH MOUNT PRESSURE SENSOR | TE Part #: 85-015G-FC | Pressure Type: Gauge | Sensor Package: Threaded Process Fittings, Weldable
100 PSIA FLUSH MOUNT PRESSURE SENSOR | TE Part #: 85-100A-FC | Pressure Type: Absolute | Sensor Package: Threaded Process Fittings, Weldable

Technische Daten

• Modell / Serie: 85 Flush Mount (MEAS 85 series)
• Ausgang: 100 mV (mV-Ausgang Drucksensor)
• Verfügbare Druckbereiche: 15, 50, 100 psi
• Druckarten: Absolut und Relativ (Gauge)
• Betriebstemperatur: -40 bis 125 °C (-40 bis 257 °F)
• Versorgungsstrom: 1,5 mA
• Nichtlinearität: ±0,1%
• Temperaturleistung: ±0,75%
• Austauschbarer Messbereich: ±1,0% (über Gain-Set-Widerstand)
• Prüfdruck: 3× Messbereich
• Gehäuse / Membran Material: 316L Edelstahl
• Sensorbauelement: piezoresistiver Siliziumsensor; Druckübertragung mittels Silikonöl; Keramiksubstrat mit lasergetrimmten Widerständen
• Elektrische Anschlüsse: Kabel mit Stecker oder 4‑poliger Stecker
• Typisches Gehäuse: Flush Mount (O-Ring); auch als Gewinde- oder schweißbare Ausführung verfügbar
• Referenz: TE-Katalog CAT-MIPS0014
