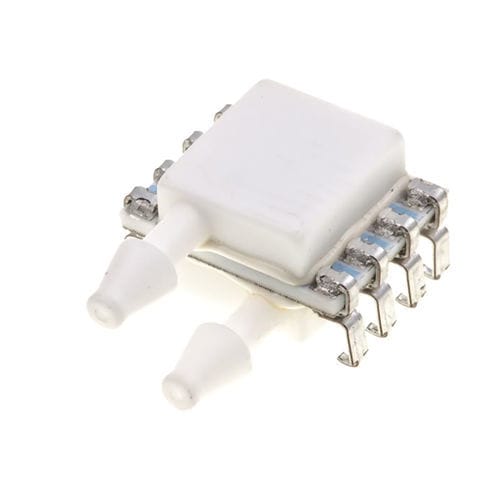

Drucksensor MEAS MS4515

ProzessMonitoringMiniatur

Übersicht
Der MS4515 ist ein keramikbasierter Differenzdrucksensor zur Leiterplattenmontage mit verstärkter ratiometrischer Analogausgang. Er nutzt CMOS-Sensoraufbereitung für einen kosteneffizienten, leistungsfähigen Wandler. Die Baureihe ist vollständig kalibriert und temperaturkompensiert mit einem typischen Gesamtfehlerband (TEB) unter 1,0% im kompensierten Bereich. Robuste Keramikbauweise und mehrere Anschlussvarianten machen den MS4515 geeignet für kompakte OEM-Anwendungen. Messbar sind Differenz- oder Manometerdruckbereiche von 2 bis 30 inH2O; 1/8"-Barb-Anschlüsse nehmen 3/32" ID-Schläuche auf.

Vorteile

• Leiterplattenmontage im 8‑poligen DIL-Gehäuse für Through-Hole-Assembly
• Druckbereiche von 2 bis 30 inH2O (50,8 bis 762 mmH2O)
• Verstärkter ratiometrischer Analogausgang zur direkten ADC-Anbindung
• Erhältlich als Differenzdruck- und Manometerdruck-Version
• Temperaturkompensiert für stabile Messwerte
• Betrieb mit 3,3 V oder 5,0 V Versorgung
• 1/8"-Barb-Anschlüsse kompatibel mit 3/32" ID-Schläuchen

Produktmerkmale (Zusammenfassung)

• Modell / Serie: MS4515
• Marke: MEAS
• Sensortyp: Analog, verstärkter ratiometrischer Ausgang
• Drucktypen: Differenzdruck und Manometerdruck
• Druckbereiche (Beispiele): 50,8; 101; 127; 254; 762 mmH2O (2, 4, 5, 10, 30 inH2O)
• Druck (psi): 1,45 | 300
• Maximaldruck/Prüfdruck: typ. 300 psi oder 5X FS je nach Variante
• Ausgangssignal: 10–90% Vdc oder 5–95% Vdc je nach Variante
• Versorgungsspannung: 3,3 V oder 5,0 V
• Versorgungsstrom: ca. 3 mA (typisch)
• Genauigkeit: z. B. ±0,25% Span (variantenabhängig)
• Betriebstemperatur: -10 bis 85 °C
• Gehäuse / Montage: 8‑pol. DIL, Through-Hole Leiterplattenmontage
• Abmessungen (Beispiele): Breite 9,9 mm oder 17,4 mm; Länge 12,7 mm; Höhe 7,2 mm oder 19,5 mm (variantenabhängig)

Verfügbare Varianten

• 4515-DS3A002DP | Differenzdruck | 50,8 mmH2O | Prüfdruck 300 psi | Ausgang 10–90% Vdc | 3,3 V | Keine Option
• 4515-DS3A004GP | Manometerdruck | 101 mmH2O | Prüfdruck 300 psi | Ausgang 10–90% Vdc | 3,3 V | Keine Option
• 4515-DS3A005GP | Manometerdruck | 127 mmH2O | Prüfdruck 300 psi | Ausgang 10–90% Vdc | 3,3 V | Keine Option
• 4515-DS3A010DP | Differenzdruck | 254 mmH2O | Prüfdruck 300 psi | Ausgang 10–90% Vdc | 3,3 V | Keine Option
• 4515-DS3A030DP | Differenzdruck | 762 mmH2O | Prüfdruck 300 psi | Ausgang 10–90% Vdc | 3,3 V | Keine Option
• 4515-DS3B002DP | Differenzdruck | 50,8 mmH2O | Prüfdruck 300 psi | Ausgang 5–95% Vdc | 5 V | Keine Option
• 4515-DS3B030GP | Manometerdruck | 762 mmH2O | Prüfdruck 300 psi | Ausgang 5–95% Vdc | 5 V | Keine Option
• 4515-DS5A002DP | Differenzdruck (2 inH2O) | 50,8 mmH2O | Ausgang 10–90% Vdc | 5 V | Keine Option
• 4515-DS5A004DP | Differenzdruck | 101 mmH2O | Prüfdruck 5X FS | Ausgang 10–90% Vdc | 5 V | Keine Option
• 4515-DS5A005DP | Differenzdruck | 127 mmH2O | Prüfdruck 300 psi | Ausgang 10–90% Vdc | 3,3 V | Keine Option
• 4515-DS5A005GP | Manometerdruck | 127 mmH2O | Prüfdruck 300 psi | Ausgang 10–90% Vdc | 3,3 V | Keine Option
• 4515-DS5A010DP | Differenzdruck | 254 mmH2O | Prüfdruck 300 psi | Ausgang 10–90% Vdc | 3,3 V | Keine Option
• 4515-DS5A030GP | Manometerdruck | 762 mmH2O | Prüfdruck 300 psi | Ausgang 10–90% Vdc | 3,3 V | Keine Option
• 4515-DS5B002DP | Differenzdruck | 50,8 mmH2O | Prüfdruck 300 psi | Ausgang 5–95% Vdc | 5 V | Keine Option
• 4515-DS5B030GP | Manometerdruck | 762 mmH2O | Prüfdruck 300 psi | Ausgang 5–95% Vdc | 5 V | Keine Option
• 4515-TP3A010GPF | Manometerdruck | 254 mmH2O | Prüfdruck 300 psi | Ausgang 10–90% Vdc | 3,3 V | Gel-Beschichtung
• 4515-TP3B010GP | Manometerdruck | 254 mmH2O | Prüfdruck 300 psi | Ausgang 5–95% Vdc | 5 V | Keine Option

Wichtige Hinweise

• Baureihe vollständig kalibriert und temperaturkompensiert; typisches TEB < 1,0% im kompensierten Bereich
• Anschlussvarianten: Seitenanschluss, Top-Anschluss und Manifold-Montage
• 1/8"-Barb-Anschlüsse nehmen 3/32" ID-Schläuche auf für kompakte Fluidverbindungen

Technische Daten

• Modell / Serie: MS4515 (MEAS MS4515)
• Marke: MEAS
• Sensortyp: Analog, verstärkter ratiometrischer Ausgang
• Drucktypen: Differenzdruck und Manometerdruck
• Druckbereiche: 50,8; 101; 127; 254; 762 mmH2O (2, 4, 5, 10, 30 inH2O)
• Druck (psi): 1,45 | 300
• Prüfdruck: typ. 300 psi oder 5X FS je nach Variante
• Ausgangsdetails: 10–90% Vdc oder 5–95% Vdc je nach Variante
• Versorgungsspannung: 3,3 V oder 5,0 V
• Versorgungsstrom: ca. 3 mA typisch
• Genauigkeit: z. B. ±0,25% Span (variantenabhängig)
• Betriebstemperatur: -10 bis 85 °C
• Gehäuse / Montage: 8‑pol. DIL, Through-Hole Leiterplattenmontage
• Typische Abmessungen: Breite 9,9 mm oder 17,4 mm; Länge 12,7 mm; Höhe 7,2 mm oder 19,5 mm (variantenabhängig)
• Anschlüsse: Doppel-Sideport oder Top-Port-Konfigurationen
• Optionen: Gel-Beschichtung oder Keine Option
