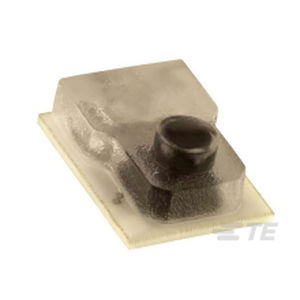

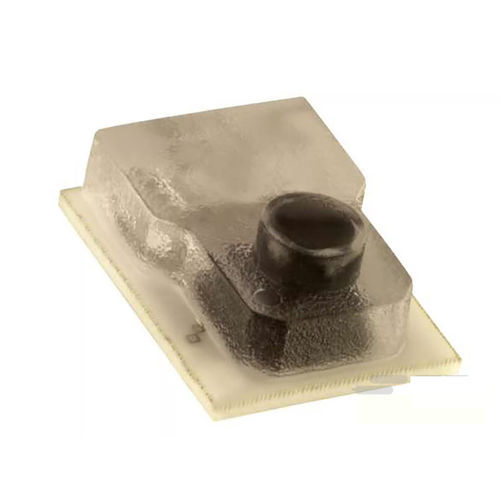

Drucksensor MEAS 1620

medizinischMonitoringzum Einmalgebrauch

Übersicht
Die Serie 1620 ist ein vollständig piezoresistiver Silizium-Einweg-Drucksensor, entwickelt für die invasive Blutdrucküberwachung und zum direkten Einsetzen in wegwerfbare Druckgehäuse. Der Sensor erfüllt die AAMI-Anforderungen für Blutdrucktransducer. Aufbau: Druckmessglied auf Keramiksubstrat mit lasergetrimmten Dickschichtwiderständen zur Kompensation und Kalibrierung, schützende Kunststoffkappe und ein dielektrisches Gel zur elektrischen und fluidischen Isolation. Die Sensoren werden chargenweise in einer 10x12 Matrix gefertigt und in antistatischen Behältern geliefert. OEM-Verpackungs- und Leistungsoptionen sind verfügbar.

Merkmale

• Für Einweg-Medizinanwendungen zur Blutdruckmessung ausgelegt
• Kompaktes Hybridgehäuse mit SMD-Pads für automatisierte Bestückung
• Dielektrisches Gel als elektrische und fluide Isolationsschicht
• Betriebstemperaturbereich: 5 °C bis 40 °C
• Typische Empfindlichkeit: 5,0 uV/V/mmHg
• Austauschgenauigkeit: ±1,0% FSO
• Anpassungen und OEM-Optionen verfügbar

Produkteigenschaften

• Bein-Stil: SMD-Pads
• Gehäuse des Sensors: Hybridmontage
• Drucksensortyp: Medizinische Einweg-Drucksensoren
• Druckart: Manometer (Gauge)

Elektrische Eigenschaften

• Versorgungsspannung: 6 V

Abmessungen

• Breite: 10,54 mm [0,415 in]
• Länge: 8,10 mm [0,32 in]
• Höhe: 3,53 mm [0,139 in]

Betriebsbedingungen

• Betriebstemperaturbereich: 5 – 40 °C [41 – 104 °F]

Betrieb / Anwendung

• Druckbereich: -50 – 300 mmHg
• Prüfdruck: 125 psi
• Ausgangssignal: Empfindlichkeit = 5,0 uV/V/mmHg
• Druckgenauigkeit: ±1,0% FSO

Sensoroptionen

• Schmale Öffnung
• Keine Option
• Breite Öffnung

Technische Spezifikationen

• Serie: 1620 Serie
• Typ: Vollständig piezoresistiver Silizium-Drucksensor für invasive Blutdrucküberwachung
• Empfindlichkeit: 5,0 uV/V/mmHg
• Druckbereich: -50 bis 300 mmHg
• Prüfdruck: 125 psi
• Genauigkeit: ±1,0% FSO
• Versorgungsspannung: 6 V
• Betriebstemperatur: 5 – 40 °C
• Gehäuse & Befestigung: Hybridmontage mit SMD-Pads
• Typische Fertigung: 10x12 Elementmatrix (120 Einheiten pro Substrat)
