Signal-Encoder KMT36H

Produktübersicht

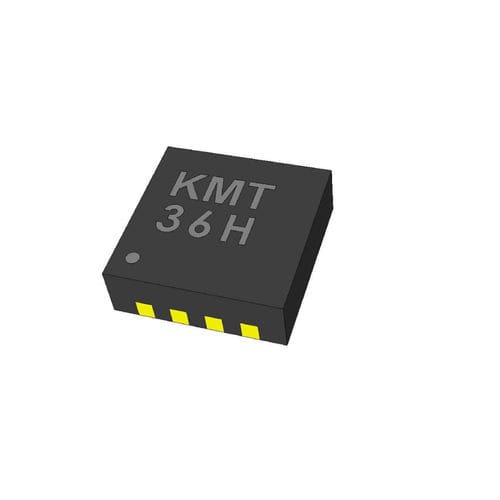

Der G-MRCO-021 ist ein aktiver 360° Magnetwinkelsensor der MEAS-Familie (TE interne Beschreibung: KMT36H TDFN ROHS). Geliefert im 8-poligen TDFN-Gehäuse 2,5 x 2,5 bietet er eine vollständige 0–360° Winkelmessung zur Integration in industrielle und eingebettete Antriebssysteme.

Identifiers

• TE Intern Nr.: G-MRCO-021
• TE Interne Beschreibung: KMT36H TDFN ROHS
• Produktfamilie / Serie: MEAS, MEAS KMT
• Status: Aktiv

Hauptmerkmale

• Produkttyp: Magnetwinkelsensor (Positionsmessung)
• Messprinzip: AMR (anisotropic magnetoresistance)
• Messbereich: 0–360° (Vollrotation)
• Typische Signalamplitude: 11 mV/V
• Typische Betriebsspannung: 5 V
• Typischer Mittlerer Strom: 1,6 mA
• Betriebstemperaturbereich: -40 bis 125 °C (-40 bis 257 °F)
• Gehäuse: 8‑poliges TDFN 2,5 x 2,5 — SMD

Dokumente (auf der Herstellerseite verfügbar)

• Customer Drawing: ENG_CD_C-G-MRCO-021_1.pdf
• Data Sheet: ENG_DS_KMT36H_A3.pdf

Technische Daten

• Modell / Bezeichnung: KMT36H
• Gehäusetyp: TDFN 2,5 x 2,5, 8 Pins
• Messbereich: 0–360°
• Typische Signalamplitude: 11 mV/V
• Typische Betriebsspannung: 5 V
• Typischer Mittlerer Strom: 1,6 mA
• Betriebstemperatur: -40 bis 125 °C (-40 bis 257 °F)
• Konformität: RoHS (laut TE interner Beschreibung)
