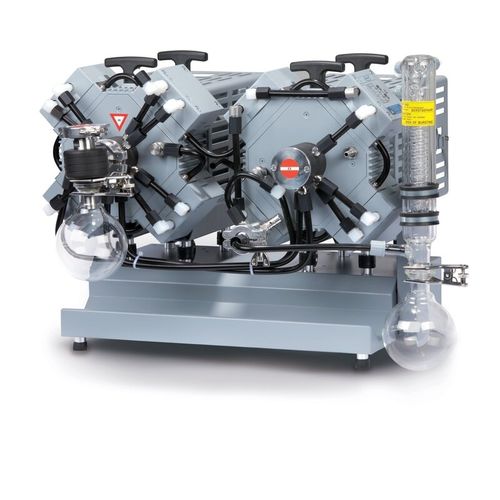

Labor-Vakuumpumpe MV 10C EX

für RotationsverdampferMembranHochleistung

Überblick

• Hervorragende chemische Beständigkeit und hohe Verträglichkeit gegenüber kondensierbaren Dämpfen
• Druckgekapselter Motor mit integriertem, selbsthaltendem Überstrom- und Übertemperaturschutz für direkten 230 V / 50 Hz Einphasenanschluss (keine zusätzliche Überstromschutzvorrichtung erforderlich)
• Überdruck-Sicherheitsventile intern und am Auslass
• Sicherheitsmembrantechnik mit Option zur Inertgasspülung und Membranriss-Detektion
• Saugseitiger Abscheider AK und Emissionskondensator EK zum Schutz der Pumpe und zur Lösemittelrückgewinnung

Produktbeschreibung
ATEX Chemie-Membranpumpen sind ausgelegt für Anwendungen mit großen Mengen kondensierbarer Dämpfe in explosionsgefährdeten Bereichen (z. B. ATEX-Rotationsverdampfer, Vakuumtrockenschränke). Der saugseitige Abscheider (AK) hält Partikel und Flüssigkeitströpfchen zurück. Der kompakte, hocheffiziente Emissionskondensator (EK) ermöglicht eine nahezu vollständige Rückgewinnung von Lösemitteln. Ein separater Anschluss für Gasballast zur Inertgasspülung wird mitgeliefert. Splitter‑ und Stoßschutz für Glasbauteile ist durch den Aufsteller bereitzustellen.

Technische Daten (Auszug)

• Max. Saugvermögen (50 Hz): 8,1 m3/h
• Endvakuum: 2 mbar / 1,5 torr
• Endvakuum mit Gasballast: 10 mbar / 7,5 torr
• Zylinder / Stufen: 8 / 4
• Nennleistung / Drehzahl: 0,5 kW, 1500 min-1
• Schutzart: IP 54
• Anschlüsse: Saugseite KF DN25; Druckseite DN 8–10 mm; Kühlwasser 2 × DN 6–8 mm
• Max. Gegendruck (abs.): 1,1 bar
• Umgebungstemperatur (Betrieb): 10 °C … 40 °C; (Lagerung): -10 °C … 60 °C
• Abmessungen (L × B × H): 649 × 525 × 452 mm; Gewicht: 64 kg
• Geräuschpegel (50 Hz): 52 dBA
• Nennspannung: 230 V, 50 Hz
• EX‑Zulassung: Schöpfraum (gepumpte Gase): II 2G Ex h IIC T3 Gb X; Außenraum mit Inertgasspülung: II 2G Ex h IIB T4 Gb X; Außenraum ohne Inertgasspülung: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Charakteristiken / technische Spezifikationen

• Modell: MV 10C EX
• Gelieferte Konfiguration: +AK (saugseitiger Abscheider) +EK (Emissionskondensator)
• Option Inertgasspülung und Membranriss-Detektion
• Lieferumfang: Pumpenstand komplett montiert mit AK und EK, Betriebsanleitung, zwei 10 m Motorleitungen ohne Stecker
