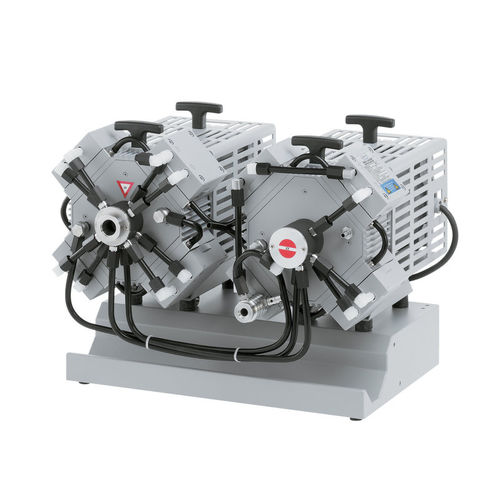

Vakuumpumpe für Rotationsverdampfer MV 10C EX

LaborMembranmehrstufig

Produktname
MV 10C EX — Chemie-Membranpumpe, ATEX-zertifiziert, 4-stufig, 230 V / 50 Hz

Überblick

• Hervorragende Chemikalienbeständigkeit und hohe Dampfverträglichkeit
• Druckgekapselter, explosionsgeschützter Motor mit integriertem selbsthaltendem Überstrom- und Übertemperaturschutz für direkten 230 V / 50 Hz Einphasenanschluss; keine zusätzliche Überstromsicherung durch den Anwender erforderlich
• Überdruck-Sicherheitsventile intern und am Auslass
• Sicherheitsmembrantechnik mit Option für Inertgasspülung und Membranriss-Detektion

Produktbeschreibung
ATEX-geprüfte Chemie-Membranpumpen vereinen die Vorteile ölfreier Membrantechnologie für den Einsatz in explosionsgefährdeten Bereichen. Typische Anwendungen sind Rotationsverdampfer und Vakuumtrockenschränke. Die ATEX-Zulassung umfasst den Pumpenraum (mit den geförderten Gasen/Dämpfen in Kontakt) sowie die Umgebung der Aufstellung. Medienberührte Teile sind chemisch beständig und größtenteils aus antistatischen Materialien. Ein separater Gasballastanschluss für die Verwendung von Inertgas gehört zum Lieferumfang.

Technische Daten und Abbildungen (Tabelle)
Max. Saugvermögen 50 Hz: 8.1 m3/h
Endvakuum: 2 mbar / 1.5 torr
Endvakuum mit Gasballast: 10 mbar / 7.5 torr
Anzahl Pumpenköpfe: 8
Anzahl Stufen: 4
Betriebstemperatur Bereich: 10 °C bis 40 °C
Lagerungstemperatur: -10 °C bis 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss saugseitig: Kleinflansch KF DN 25
Anschluss druckseitig: Kleinflansch KF DN 16
Nennleistung Motor: 0.5 kW
Nenndrehzahl (50/60 Hz): 1500 min-1
Schutzart (IEC 60529): IP 54
Abmessungen L x B x H: 560 x 430 x 410 mm
Gewicht: 63.2 kg
Geräuschpegel bei 50 Hz: 52 dBA
EX-Zulassung: Saugraum: II 2G Ex h IIC T3 Gb X; Umgebung mit Inertgasspülung: II 2G Ex h IIB T4 Gb X; Umgebung ohne Inertgasspülung: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Eigenschaften / technische Spezifikationen

• Modell: MV 10C EX
• Max. Saugvermögen (50 Hz): 8.1 m3/h
• Endvakuum: 2 mbar (1.5 torr)
• Endvakuum mit Gasballast: 10 mbar (7.5 torr)
• Stufen / Köpfe: 4 Stufen / 8 Köpfe
• Nennleistung: 0.5 kW — Nenndrehzahl 1500 min-1 (50 Hz)
• Schutzart: IP 54
• Anschlüsse: Saugseite KF DN 25 / Druckseite KF DN 16
• Abmessungen (L x B x H): 560 x 430 x 410 mm
• Gewicht: 63.2 kg
• Schallpegel: 52 dBA (50 Hz)
• Max. Auslassdruck (abs.): 1.1 bar
• Betriebstemperatur: 10 °C bis 40 °C
• Lagerungstemperatur: -10 °C bis 60 °C
• ATEX-Zulassungen siehe oben
• Lieferumfang: Pumpe komplett montiert, Bedienungsanleitung, separater Gasballastanschluss, zwei 10-m-Kabel ohne Stecker (je Motor)
• Netzanschluss: 230 V, 50 Hz
