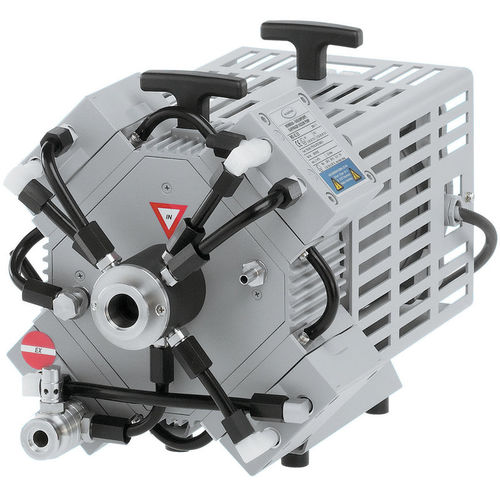

Labor-Vakuumpumpe MD 4C EX

für RotationsverdampferMembranmehrstufig

Überblick

• Hervorragende chemische Beständigkeit und hohe Dampfverträglichkeit
• druckgekapselter Motor mit integriertem, selbsthaltendem Überstrom- und Übertemperaturschutz für direkten 230 V / 50 Hz Einphasenanschluss (keine zusätzliche kundenseitige Schutzmaßnahme erforderlich)
• Überdruck-Sicherheitsventile intern und am Auslass
• Sicherheitsmembrantechnik mit Option zur Inertgasspülung und Membranriss-Detektion

ATEX und Anwendungshinweis
ATEX Chemie-Membranpumpen vereinen die Vorteile ölfreier Membranpumpentechnik für den Einsatz in potenziell explosionsgefährdeten Atmosphären. Typische Anwendungen sind Rotationsverdampfer und Vakuumtrockenschränke. Die ATEX-Zulassung umfasst das Pumpeninnere (mit den gepumpten Gasen in Kontakt) sowie die Umgebung der Pumpe. Alle medienberührten Teile sind chemisch beständig und überwiegend aus antistatischen Materialien gefertigt. Ein separater Gasballastanschluss für Inertgas ist im Lieferumfang enthalten.

Produktdetails
Endvakuum: 3 mbar / 2,3 torr
Endvakuum mit Gasballast: 10 mbar / 7,5 torr
Max. Saugvermögen (50 Hz): 3,7 m3/h
Anzahl Zylinder: 4
Anzahl Stufen: 3
Nennmotorleistung: 0,25 kW
Nenndrehzahl 50/60 Hz: 1500 min-1 (50 Hz angegeben)
Nennnetzspannung: 230 V, 50 Hz
Schutzart (IEC 60529): IP 54
Anschluss Saugseite: Kleinflansch KF DN 25
Anschluss Druckseite: Kleinflansch KF DN 16
Max. Auslassdruck (abs.): 1,1 bar
Abmessungen (L × B × H): 440 × 265 × 305 mm
Gewicht: 29,3 kg
Geräuschpegel bei 50 Hz: 53 dBA
EX-Zulassung: Schöpfraum (gepumpte Gase): II 2G Ex h IIC T3 Gb X; Umfeld mit Inertgasspülung: II 2G Ex h IIB T4 Gb X; Umfeld ohne Inertgasspülung: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Lieferumfang
Pumpe komplett montiert, Bedienungsanleitung, 10 m Kabel ohne Stecker. Art.-Nr.: 20696930. Lieferung: auf Anfrage.

Technische Daten

• Modell: MD 4C EX
• Ölfreie Chemie-Membranpumpe mit ATEX-Konformität
• Medienberührte Teile antistatisch und chemisch beständig
• Druckgekapselter Motor mit integriertem Überstrom- und Übertemperaturschutz
• Sicherheitsmembrantechnik mit Inertgasspüloption und Membranbruch-Detektion
• Gasballastanschluss im Lieferumfang enthalten
• Anschlüsse: Saugseite KF DN 25, Druckseite KF DN 16
• Abmessungen (L×B×H): 440 × 265 × 305 mm; Gewicht: 29,3 kg
• Schalldruckpegel: 53 dBA (50 Hz)
• Art.-Nr.: 20696930
