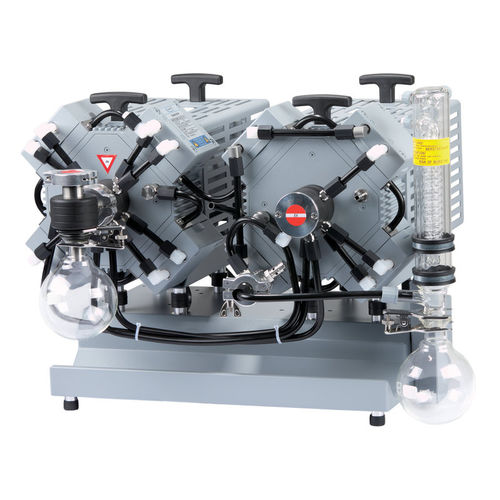

Vakuumpumpe für Rotationsverdampfer MV 10C EX VARIO +AK+EK

LaborMembranölfrei

Überblick

• ATEX Chemie‑Membranpumpenaggregat mit Saugabscheider (AK) und Emissionskondensator (EK)
• VARIO®: hysteresefreie Vakuumregelung für kürzere Prozesszeiten
• VARIO®: drehzahlgeregelter Betrieb nach Bedarf — geringer Energieverbrauch, längere Wartungsintervalle, leiser Betrieb
• Optional: VACUU·SELECT Vakuum‑Controller (mit ATEX‑Sensor) für präzise, vollautomatische Prozesse
• Weitere Geräte für den Betrieb erforderlich (z. B. ATEX‑Vakuumsensor, Connection Box 100) — erhältlich bei VACUUBRAND

Produktbeschreibung
Der MV 10C EX VARIO ist ein ölfreies Chemie‑Membranpumpenaggregat für ATEX‑Bereiche. Das Vakuum wird über die Motor­drehzahl präzise geregelt (4–20 mA Steuerloop). Die VARIO®‑Funktion lässt die Pumpe nur so schnell laufen, wie es der Prozess erfordert. Der optionale VACUU·SELECT Controller in Kombination mit ATEX‑Vakuumsensor und Connection Box 100 ermöglicht vollautomatische Verdampfungsprozesse: die adaptive Regelung ermittelt den Siededruck und passt das Vakuum kontinuierlich an. VACUU·SELECT und Connection Box 100 sind in einer nicht explosionsgefährdeten Zone zu installieren.

Produktdetails

• Modellbezeichnung: MV 10C EX VARIO (konfiguriert mit +AK +EK)
• Artikelnummer: 20696947
• Endvakuum: 2 mbar (1,5 torr)
• Endvakuum mit Gasballast: 10 mbar (7,5 torr)
• Max. Saugvermögen (50 Hz): 8,1 m3/h
• Anzahl Zylinder: 8
• Anzahl Stufen: 4
• Nennleistung: 0,5 kW

Technische Daten

• Drehzahlregelung: 4–20 mA Stromschleife (4 mA = 0 Upm, 20 mA = 1500 Upm); Steuer‑ und Netzkabel je 10 m, ohne Stecker
• Sauganschluss: Kleinflansch KF DN 25
• Druckanschluss: Schlauchstutzen DN 8–10 mm
• Kühlwasseranschlüsse: 2 × Schlauchstutzen DN 6–8 mm
• Max. Auslassdruck (abs.): 1,1 bar
• Betriebstemperatur: 10 °C bis 40 °C
• Lagerungstemperatur: -10 °C bis 60 °C
• Schutzart: IP 54 (IEC 60529)
• Abmessungen (L × B × H): 651 × 555 × 452 mm
• Gewicht: 63 kg
• Schalldruckpegel (50 Hz): 42 dBA
• EX‑Zulassung: Saugraum (gepumpte Gase): II 2G Ex h IIC T3 Gb X; Umgebung mit Inertgasspülung: II 2G Ex h IIB T4 Gb X; Umgebung ohne Inertgasspülung: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb
• Lieferumfang: montierter Pumpstand mit zwei Motoren (jeweils Steuersignal‑ und Netzkabel), saugseitigem Abscheider (AK) und Emissionskondensator (EK), Anleitung. Weitere Geräte für den Betrieb erforderlich (z. B. Connection Box 100, Controller).
