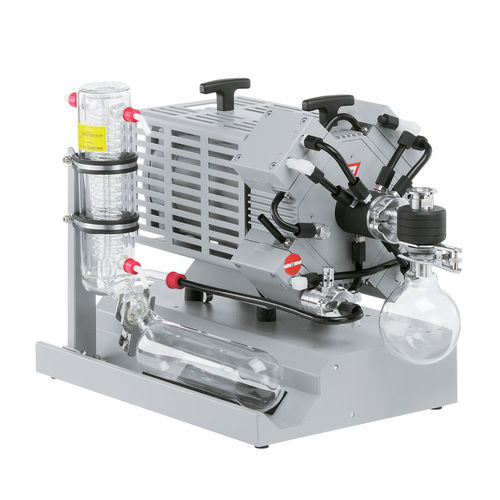

Vakuumpumpe für Rotationsverdampfer MD 4C EX VARIO

LaborMembranmehrstufig

Überblick

• ATEX-geprüfter VARIO® Chemie-Pumpstand mit Sauggutabscheider (AK) und Emissionskondensator (EK) zur Behandlung von Lösungsmitteldämpfen in explosionsgefährdeten Bereichen
• Hysteresefreie VARIO®-Drehzahlregelung für bedarfsgesteuerte Vakuumregelung
• Optionaler VACUU·SELECT Vakuum-Controller mit ATEX-Vakuumsensor und Connection Box 100 für vollautomatische, adaptive Verdampfungsprozesse

Anwendungen

• Labore und Pilotanlagen: Rotationsverdampfung, Destillation, Lösungsmittelrückgewinnung in potenziell explosionsgefährdeten Atmosphären
• Einbau in automatisierte Prozesslinien, die präzise Vakuumregelung und Fernsteuerung der Drehzahl erfordern

Wesentliche Merkmale

• Modell: MD 4C EX VARIO +AK+EK (Artikel-Nr. 20696937)
• Endvakuum: 3 mbar (10 mbar mit Gasballast)
• Max. Saugvermögen (50 Hz): 3,7 m3/h
• Zylinder / Stufen: 4 Köpfe, 3 Stufen
• VARIO® Drehzahlbereich: 30 – 1500 min-1 (Steuerung über 4–20 mA Stromschleife)
• Nennleistung: 0,25 kW • Schutzart: IP54 • Geräuschpegel: 42 dBA (50 Hz)
• Ansauganschluss: Kleinflansch KF DN 25 • Druckanschluss: Schlauchstutzen DN 8–10 mm • Kühlwasser: 2 × Schlauchstutzen DN 6–8 mm
• Max. Rückdruck (abs.): 1,1 bar • Nennspannung: 230 V, 50 Hz

Produktbeschreibung
Der MD 4C EX VARIO +AK+EK ist ein kompakter ATEX Chemie-Pumpstand, der eine präzise Vakuumregelung über die Anpassung der Motordrehzahl ermöglicht. Die VARIO®-Pumpe erhält eine externe Steuerspannung und läuft nur so schnell wie erforderlich, was Energie spart und die Wartungszyklen verlängert. Für vollautomatische Verdampfungen ermöglicht der optionale VACUU·SELECT Vakuum-Controller in Verbindung mit einem ATEX-Vakuumsensor und der Connection Box 100 eine adaptive Regelung: Er erkennt den Siededruck und passt das Vakuum kontinuierlich und optimal an, ohne manuelle Parametereingabe. Controller und Connection Box werden in nicht explosionsgefährdeten Bereichen installiert.

Technische Daten (Auswahl)

• Endvakuum: 3 mbar / 2,3 torr • Mit Gasballast: 10 mbar / 7,5 torr
• Max. Saugvermögen (50 Hz): 3,7 m3/h
• Anzahl Köpfe: 4 • Anzahl Stufen: 3
• VARIO® Drehzahlbereich: 30 – 1500 min-1 • Steuerung: 4–20 mA (4 mA = 0 Upm, 20 mA = 1500 Upm)
• Abmessungen (L×B×H): 600 × 365 × 420 mm • Gewicht: 36 kg
• ATEX-Konformität (Kurzfassung): siehe technische Datenblätter je nach Ausführung

Lieferumfang & Hinweise

• Pumpstand komplett montiert mit saugseitigem Abscheider AK und Emissionskondensator EK, Anleitung (Art.-Nr. 20696937)
• Steuersignal- und Netzzuleitung je 10 m, ohne Stecker; Drehzahlregelung über 4–20 mA
• Splitter- und Stoßschutz für Glasteile sind vom Kunden bereitzustellen
• Für den vollautomatischen Betrieb werden zusätzliche Geräte benötigt: ATEX-Vakuumsensor, Connection Box 100 und Vakuum-Controller VACUU·SELECT (separat erhältlich)
