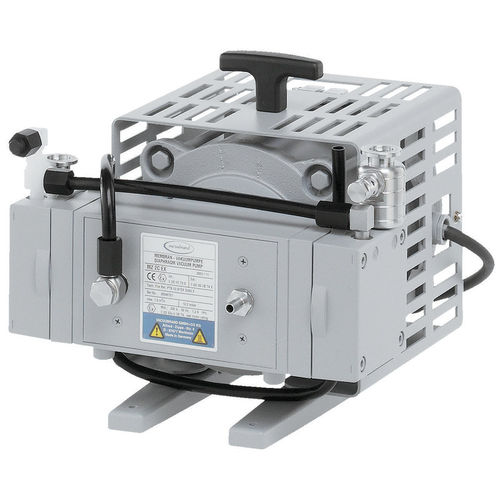

Vakuumpumpe für Rotationsverdampfer MZ 2C EX

LaborMembranDoppelmembran

Überblick

• Medienberührte Teile mit chemischer Beständigkeit und Kondensattoleranz
• Druckgekapselter Motor mit integriertem, selbsthaltendem Überstrom- und Übertemperaturschutz für direkten 230 V / 50 Hz Einphasenanschluss
• Überdruck-Sicherheitsventile intern und am Auslass
• Sicherheitsmembrantechnik mit Option zur Inertgasspülung und Membranriss-Detektion

Produktbeschreibung
Die ATEX Chemie-Membranpumpe MZ 2C EX bietet ölfreies chemisches Pumpen für Anwendungen in explosionsgefährdeten Atmosphären wie Rotationsverdampfern und Vakuumtrockenschränken. Die ATEX-Zulassung umfasst sowohl den Pumpeninnenraum (gepumpte Gase) als auch die Umgebung der Aufstellung. Medienberührte Teile sind chemisch beständig und größtenteils aus antistatischen Materialien gefertigt. Ein separater Gasballastanschluss zur Verwendung von Inertgas ist im Lieferumfang enthalten. Lieferumfang: Pumpe komplett montiert, Anleitung, 10 m Kabel ohne Stecker.

Wichtige Kennwerte und Grafiken
Max. Saugvermögen 50 Hz: 1.9 m3/h
Endvakuum: 12 mbar / 9 torr
Endvakuum mit Gasballast: 18 mbar / 13.5 torr
Anzahl der Köpfe: 2
Anzahl der Stufen: 2
Betriebstemperatur Umgebung: 10 °C bis 40 °C
Lagerungstemperatur Umgebung: -10 °C bis 60 °C
Max. Rückdruck (abs.): 1.1 bar
Anschluss Saugseite: Kleinflansch KF DN 16
Anschluss Druckseite: Kleinflansch KF DN 16
Nennmotorleistung: 0.15 kW
Nenndrehzahl 50/60 Hz: 1500 min-1
Schutzart IEC 60529: IP 54
Abmessungen (L x B x H): 337 x 287 x 251 mm
Gewicht: 21.6 kg
Geräusch (Schalldruckpegel) bei 50 Hz: 50 dBA
EX-Zulassung: Schöpfraum (gepumpte Gase): II 2G Ex h IIC T3 Gb X; Umgebung mit Inertgasspülung: II 2G Ex h IIB T4 Gb X; Umgebung ohne Inertgasspülung: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb
NRTL Zertifizierung: Nein
Nennspannung: 230 V
Netzfrequenz: 50 Hz

Merkmale / Spezifikationen

• Modell: MZ 2C EX
• Typ: Chemie-Membranpumpe, ATEX-zugelassen
• Endvakuum (ohne Gasballast): 12 mbar (9 torr)
• Endvakuum (mit Gasballast): 18 mbar (13.5 torr)
• Max. Saugvermögen (50 Hz): 1.9 m3/h
• Köpfe / Stufen: 2 Köpfe / 2 Stufen
• Nennmotorleistung: 0.15 kW; Nenndrehzahl 1500 min-1 (50 Hz)
• Schutzart: IP 54
• Anschlüsse: Saugseite / Druckseite Kleinflansch KF DN 16
• Max. Rückdruck: 1.1 bar (abs.)
• Nennspannung: 230 V; Netzfrequenz: 50 Hz
• Umgebungstemperatur (Betrieb): 10 °C – 40 °C; (Lagerung): -10 °C – 60 °C
• Abmessungen (L x B x H): 337 x 287 x 251 mm
• Gewicht: 21.6 kg
• Geräuschpegel: 50 dBA (50 Hz)
• Lieferumfang: Pumpe komplett montiert, Anleitung, 10 m Kabel ohne Stecker
