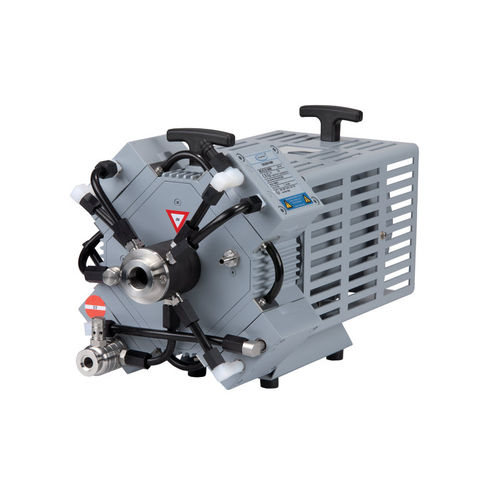

Labor-Vakuumpumpe MD 4C EX VARIO®

Membran1 Arbeitsplatz

Überblick

• Alle Vorteile der ATEX Chemie-Membranpumpen
• VARIO®: kurze Prozesszeiten dank hysterese-freier VARIO®-Vakuumregelung
• VARIO®: Pumpe läuft bedarfsgerecht nur so schnell wie nötig – minimaler Energieverbrauch, lange Wartungsintervalle, leiser Betrieb
• VARIO®: Vakuum-Controller VACUU·SELECT (optional) für punktgenaue Vakuumregelung und vollautomatische Prozesse
• Weitere Geräte wie ATEX-Vakuumsensor und Connection Box 100 für den vollautomatischen Betrieb erforderlich (separat erhältlich)

Produktdetails

• Endvakuum: 3 mbar
• Endvakuum mit Gasballast: 10 mbar
• Max. Saugvermögen (50 Hz): 3.7 m³/h

Produktbeschreibung
Die ATEX VARIO® Chemie-Membranpumpe MD 4C EX VARIO ermöglicht die präzise Vakuumregelung über die Motordrehzahl. Die VARIO®-Pumpe wird über eine zusätzliche Steuerleitung (4–20 mA) angesteuert. Der optionale Vakuum-Controller VACUU·SELECT in Kombination mit einem ATEX-Vakuumsensor und der Connection Box 100 erlaubt vollautomatische Verdampfungsprozesse ohne Parametereingabe oder Programmierung. Die adaptive Regelung erkennt den Siededruck und passt das Vakuum kontinuierlich und optimal an den Dampfdruck an. Vakuum-Controller und Connection Box 100 werden aus Sicherheits- und Zulassungsgründen in einem nicht explosionsgefährdeten Bereich installiert.

Technische Daten und Abbildungen
Max. Saugvermögen (50 Hz): 3.7 m3/h
Endvakuum: 3 mbar / 2.3 torr
Endvakuum mit Gasballast: 10 mbar / 7.5 torr
Anzahl Zylinder: 4
Anzahl Stufen: 3
Vakuum-Controller: ohne Controller (optional separat erhältlich)
Unterer Umgebungstemperaturgrenzwert (Betrieb): 10 °C
Oberer Umgebungstemperaturgrenzwert (Betrieb): 40 °C
Unterer Temperaturgrenzwert (Lagerung): -10 °C
Oberer Temperaturgrenzwert (Lagerung): 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss saugseitig: Kleinflansch KF DN 25
Anschluss druckseitig: Kleinflansch KF DN 16
Nennleistung Motor: 0.25 kW
Minimale Drehzahl VARIO: 30 min-1
Maximale Drehzahl VARIO: 1500 min-1
Schutzart IEC 60529: IP 54
Abmessungen (L x B x H): 469 x 265 x 305 mm
Gewicht: 28 kg
Geräuschpegel (50 Hz): 42 dBA
EX-Zulassung: Schöpfraum (gepumpte Gase): II 2G Ex h IIC T3 Gb X; Umgebung mit Inertgas-Spülung: II 2G Ex h IIB T4 Gb X; Umgebung ohne Inertgas-Spülung: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Lieferumfang

• Pumpe komplett montiert, mit Anleitung
• Drehzahlsteuerung über 4–20 mA Stromschleife (4 mA = 0 Upm, 20 mA = 1500 Upm)
• Steuersignal- und Netzanschlussleitung 10 m lang, jeweils ohne Stecker (offene Litzen)
• Weitere Geräte für vollautomatischen Betrieb (z. B. Connection Box, Controller, Vakuumsensor) separat erhältlich

Caractéristiques / spécifications techniques

• Modell: MD 4C EX VARIO
• Marke: VACUUBRAND
• Artikelnr.: 20696936
• Max. Saugvermögen (50 Hz): 3.7 m³/h
• Endvakuum: 3 mbar (2.3 torr)
• Endvakuum mit Gasballast: 10 mbar (7.5 torr)
• Anzahl Zylinder: 4
• Anzahl Stufen: 3
• Nennleistung: 0.25 kW
• Drehzahlbereich VARIO: 30 – 1500 min⁻¹
• Schutzart: IP 54
• Anschlüsse: Saugseite KF DN 25, Druckseite KF DN 16
• Abmessungen (L x B x H): 469 x 265 x 305 mm
• Gewicht: 28 kg
• Geräuschpegel: 42 dBA (50 Hz)
• Max. Auslassdruck (abs.): 1.1 bar
