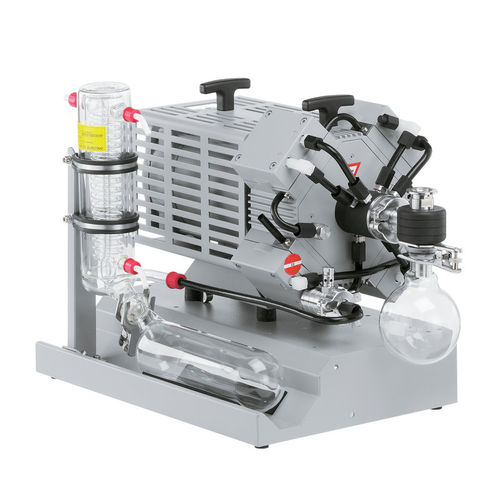

Vakuumsystem für Rotationsverdampfer MD 4C EX

LaborMembranmehrstufig

Überblick

• hervorragende Chemikalien- und Kondensatverträglichkeit
• druckgekapselter Motor mit integriertem, selbsthaltendem Überstrom- und Übertemperaturschutz für direkten 230 V / 50 Hz Einphasenanschluss (keine zusätzliche Überstrom-Schutzeinrichtung erforderlich)
• Überdruck-Sicherheitsventile intern und am Auslass
• Sicherheitsmembrantechnik mit Möglichkeit zur Inertgasspülung und Membranriss-Detektion
• Abscheider AK und Emissionskondensator EK zum Schutz der Pumpe und zur Lösemittelrückgewinnung

Produkteinsatz

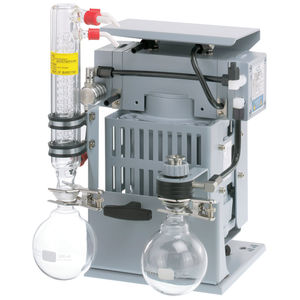

ATEX-Chemie-Vakuumsysteme werden anschlussfertig geliefert und sind für Anwendungen mit großen Mengen kondensierbarer Dämpfe ausgelegt. Typische Einsatzgebiete sind Rotationsverdampfer und Vakuumtrockenschränke in explosionsgefährdeten Bereichen. Der saugseitige Abscheider (AK) hält Partikel und Flüssigkeitströpfchen zurück, der druckseitige Emissionskondensator (EK) ist kompakt und hocheffizient und ermöglicht nahezu vollständige Lösemittelrückgewinnung. Eine separate Gasballastanschlussstelle für Inertgas ist enthalten.

Technische Daten (Zusammenfassung)
Max. Saugvermögen 50 Hz: 3,7 m3/h
Endvakuum: 3 mbar / 2,3 torr
Endvakuum mit Gasballast: 10 mbar / 7,5 torr
Anzahl Zylinder: 4
Anzahl Stufen: 3
Betriebstemperatur, min: 10 °C
Betriebstemperatur, max: 40 °C
Lagerungstemp., min: -10 °C
Lagerungstemp., max: 60 °C
Max. Auslassdruck (abs.): 1,1 bar
Anschluss saugseitig: Kleinflansch KF DN 25
Anschluss druckseitig: Schlauchwelle DN 8-10 mm
Anschluss Kühlmittel: 2 x Schlauchwelle DN 6-8 mm
Nennleistung Motor: 0,25 kW
Nenndrehzahl 50/60 Hz: 1500 min-1
Schutzart IEC 60529: IP 54
Abmessungen (L x B x H): 600 x 365 x 420 mm
Gewicht: 37,4 kg
Geräuschpegel (50 Hz): 53 dBA
ATEX-Zulassung: Saugraum (gepumpte Gase): II 2G Ex h IIC T3 Gb X; Umgebung mit Inertgasspülung: II 2G Ex h IIB T4 Gb X; Umgebung ohne Inertgasspülung: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Lieferumfang / technische Merkmale

• Modell: MD 4C EX +AK+EK (Chemie-Vakuumsystem mit saugseitigem Abscheider AK und Emissionskondensator EK)
• Endvakuum (ohne Gasballast): 3 mbar (2,3 torr)
• Endvakuum (mit Gasballast): 10 mbar (7,5 torr)
• Max. Saugvermögen (50 Hz): 3,7 m3/h
• Zylinder / Stufen: 4 Zylinder, 3 Stufen
• Anschlüsse: KF DN 25 (saugseitig); Schlauchwelle DN 8-10 mm (druckseitig); Kühlwasser 2x DN 6-8 mm
• Leistung / Drehzahl: 0,25 kW / 1500 min-1 (50 Hz)
• Schutzart: IP 54
• Betriebstemperaturbereich: 10 °C bis 40 °C; Lagerung: -10 °C bis 60 °C
• Max. Auslassdruck (abs.): 1,1 bar
• Abmessungen (L x B x H): 600 x 365 x 420 mm; Gewicht: 37,4 kg
• Schalldruckpegel: 53 dBA (50 Hz)
• Lieferumfang: Pumpenaggregat komplett montiert mit saugseitigem Abscheider und Emissionskondensator, Betriebsanleitung, 10 m Kabel ohne Stecker (Splitter-/Stoßschutz für Glasteile vom Kunden bereitzustellen)
