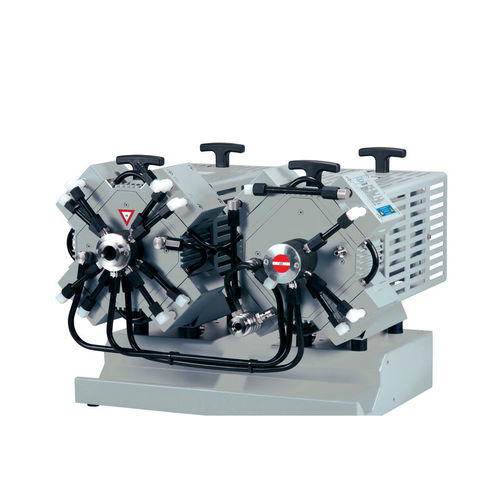

Labor-Vakuumpumpe MV 10C EX VARIO

Membranmehrstufigölfrei

Kurzbeschreibung

• ATEX-konforme Chemie-Membranpumpe mit VARIO®-Drehzahlregelung für adaptive Vakuumsteuerung
• VARIO®: hysteresefreie Vakuumregelung für kürzere Prozesszeiten
• Bedarfsgerechter Betrieb: minimierter Energieverbrauch, längere Wartungsintervalle und geringer Geräuschpegel
• Optional: VACUU·SELECT oder CVC 3000 Vakuum-Controller mit ATEX-Vakuumsensor und Connection Box 100 für vollautomatische Prozesse
• Weitere ATEX-Komponenten (Vakuumsensor, Connection Box, Controller) für sicheren automatischen Betrieb erforderlich

Produkt-Highlights

• Modell: MV 10C EX VARIO (vierstufig)
• ATEX-Konformität für gepumpte Gase und Motor (siehe technische Daten)
• Ölfreie, chemikalienbeständige Membrantechnologie
• Drehzahlregelung via 4–20 mA Stromschleife (4 mA = 0 Upm, 20 mA = 1500 Upm)
• Werksseitig komplett montiert mit zwei Motoren, Steuer- und Netzleitungen (10 m, ohne Stecker)

Wesentliche Leistungswerte

• Endvakuum (ohne Gasballast): 2 mbar (≈ 1,5 torr)
• Endvakuum mit Gasballast: 10 mbar (≈ 7,5 torr)
• Max. Saugvermögen (50 Hz): 8,1 m3/h

Technische Daten
Max. Saugvermögen 50 Hz: 8.1 m3/h
Endvakuum: 2 mbar / 1.5 torr
Endvakuum mit Gasballast: 10 mbar / 7.5 torr
Anzahl Zylinder: 8
Anzahl Stufen: 4
Vakuum-Controller: ohne Controller (optional VACUU·SELECT / CVC 3000)
Umgebungstemperatur Betrieb (untere Grenze): 10 °C
Umgebungstemperatur Betrieb (obere Grenze): 40 °C
Umgebungstemperatur Lagerung (untere Grenze): -10 °C
Umgebungstemperatur Lagerung (obere Grenze): 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss saugseitig: Kleinflansch KF DN 25
Anschluss druckseitig: Kleinflansch KF DN 16
Nennleistung: 0.5 kW
Minimale Drehzahl VARIO: 30 min-1
Maximale Drehzahl VARIO: 1500 min-1
Schutzart IEC 60529: IP 54
Abmessungen (L x B x H): 560 x 457 x 410 mm
Gewicht: 61 kg
Geräusch (Schalldruckpegel) bei 50 Hz: 42 dBA
ATEX-Zusammenfassung: Schöpfraum (gepumpte Gase): II 2G Ex h IIC T3 Gb X; Umgebung mit Inertgas-Spülung: II 2G Ex h IIB T4 Gb X; Umgebung ohne Inertgas-Spülung: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Artikelnummer
Artikelnr. 20696946

Technische Spezifikationen

• Typ: VARIO® ATEX Chemie-Membranpumpe, ölfrei, vierstufig
• Endvakuum: 2 mbar (1,5 torr)
• Endvakuum mit Gasballast: 10 mbar (7,5 torr)
• Max. Saugvermögen (50 Hz): 8,1 m3/h
• Anzahl Zylinder: 8; Anzahl Stufen: 4
• Anschlüsse: Saugseite KF DN 25 / Druckseite KF DN 16
• Nennleistung Motor: 0,5 kW
• VARIO Drehzahlbereich: 30 – 1500 min-1 (via 4–20 mA)
• Schutzart: IP 54
• Abmessungen: 560 x 457 x 410 mm
• Gewicht: 61 kg
• Geräusch: 42 dBA (50 Hz)
• Max. Auslassdruck (abs.): 1,1 bar
• Hinweis: Zusätzliche Geräte für sicheren ATEX-Betrieb erforderlich (Connection Box 100, ATEX-Vakuumsensor, VACUU·SELECT / CVC 3000)
