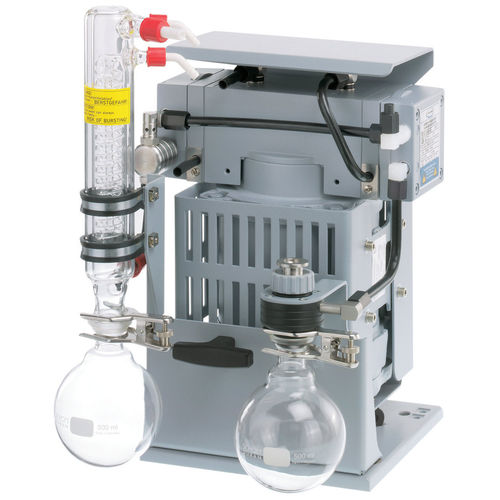

Labor-Vakuumpumpe MZ 2C EX

für RotationsverdampferMembranmehrstufig

Überblick

• Hervorragende Chemikalienbeständigkeit und Kondensatverträglichkeit
• Druckgekapselter, druckfest ausgeführter Motor mit integriertem, selbsthaltendem Überstrom- und Übertemperaturschutz für direkten 230 V / 50 Hz Einphasenanschluss; keine zusätzliche Überstrom-Schutzeinrichtung erforderlich
• Überdruck-Sicherheitsventile intern und am Auslass
• Sicherheitsmembrantechnik mit Möglichkeit zur Inertgasspülung und Membranriss-Detektion
• Saugseitiger Abscheider AK und Emissionskondensator EK zum Schutz der Pumpe und zur Lösemittelrückgewinnung

Produktbeschreibung
ATEX-Chemie-Vakuumsysteme sind anschlussfertige Einheiten, ausgelegt für Anwendungen mit großen Mengen kondensierbarer Dämpfe. Typische Anwendungen sind Rotationsverdampfer und Trockenschränke in explosionsgefährdeten Bereichen. Der saugseitige Abscheider (AK) hält Partikel und Flüssigkeitströpfchen zurück. Der druckseitige Emissionskondensator (EK) ist kompakt und hocheffizient und ermöglicht nahezu vollständige Lösemittelrückgewinnung. Ein separater Gasballastanschluss zur Nutzung mit Inertgas ist im Lieferumfang enthalten.

Technische Daten (Kurz)
Max. Saugvermögen 50 Hz: 1.9 m3/h
Endvakuum: 12 mbar / 9 torr
Endvakuum mit Gasballast: 18 mbar / 13.5 torr
Anzahl Zylinder: 2
Anzahl Stufen: 2
Betriebsumgebungstemperatur: 10 °C bis 40 °C
Lagerungstemperatur: -10 °C bis 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss saugseitig: Kleinflansch KF DN 16
Anschluss druckseitig: Schlauchwelle DN 8-10 mm
Anschluss Kühlwasser: 2 x Schlauchwelle DN 6-8 mm
Nennleistung: 0.15 kW
Nenndrehzahl (50/60 Hz): 1500 min-1
Schutzart IEC 60529: IP 52
Abmessungen L x B x H: 357 x 308 x 470 mm
Gewicht: 27.5 kg
Geräusch (Schalldruckpegel) bei 50 Hz: 50 dBA
EX-Zulassung: Schöpfraum (gepumpte Gase): II 2G Ex h IIC T3 Gb X; Umgebung mit Inertgasspülung: II 2G Ex h IIB T4 Gb X; Umgebung ohne Inertgasspülung: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb
Lieferumfang: Pumpenstand komplett montiert mit saugseitigem Abscheider (AK) und Emissionskondensator (EK), Bedienungsanleitung, 10 m Kabel ohne Stecker. Splitter- und Stoßschutz für Glasteile ist vom Kunden zu stellen.

Merkmale / technische Spezifikationen

• Modell: MZ 2C EX +AK+EK (zweitufiges Chemie-Vakuumsystem)
• Artikelnummer: 20696921
• Endvakuum: 12 mbar (18 mbar mit Gasballast)
• Max. Saugvermögen (50 Hz): 1.9 m3/h
• Zylinder / Stufen: 2 / 2
• Nennleistung: 0.15 kW
• Nenndrehzahl: 1500 min-1 (50 Hz)
• Schutzart: IP 52
• Abmessungen (L x B x H): 357 x 308 x 470 mm
• Gewicht: 27.5 kg
• Geräuschpegel: 50 dBA (50 Hz)
• Anschluss saugseitig: Kleinflansch KF DN 16
• Anschluss druckseitig: Schlauchwelle DN 8-10 mm
