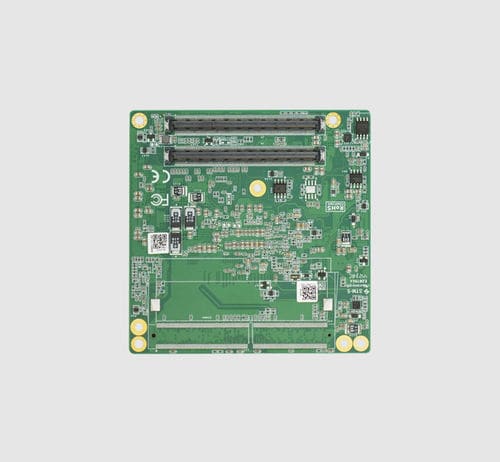

Steuerungsmodul ECM-SKY6U2

zur DatenverarbeitungTelemonitoringUSB

Produktübersicht
ECM-SKY6U2 ist ein COM Express Type 6 Compact Modul (95×95 mm) basierend auf Intel 6. Generation Skylake-U Niedrigenergie-Prozessoren. Mit 15W TDP und DDR4-Unterstützung richtet es sich an industrielle Embedded-Systeme, die eine ausgewogene Rechen‑ und Grafikleistung auf kleinem Raum benötigen.

Hauptmerkmale

• Intel Skylake-U CPU‑Optionen (6. Gen): i7-6600U / i5-6300U / i3-6100U (2 Kerne / 4 Threads, TDP 15W)
• COM Express Type 6 Compact Formfaktor, 95×95 mm
• Dual‑Channel DDR4 2133MHz, bis zu 16 GB (2×SO‑DIMM)
• 1×PCIe x4 (optional 1×PCIe x2 + 2×PCIe x1)
• Grafik/Display: DDI (HDMI/DVI/DP), VGA, eDP/LVDS — DP/eDP bis 4096×2304@60Hz, HDMI bis 4096×2304@24Hz
• Onboard I/O: Intel i219 Gigabit LAN, 4×USB3.0, 4×USB2.0, 3×SATA3.0 (CPU‑abh.), 1×COM, HDA Audio, 8‑bit GPIO, TPM2.0
• Betriebsbereich: 0~60°C (Betrieb), -40~85°C (Lagerung); Stromversorgung ATX/AT

Produktbeschreibung
Das ECM-SKY6U2 verwendet Skylake-U Prozessoren, um effiziente Dual‑Core‑Leistung mit Intel HD Graphics 520 bereitzustellen, geeignet für grafikunterstützte HMI‑ und Steuerungsaufgaben in energiebegrenzten Umgebungen. Das kompakte COM Express Type 6 Compact Layout (95×95 mm) ermöglicht den Einsatz in platzbeschränkten Industriepanels, tragbaren Prüfgeräten und embedded Steuergeräten.

Der Arbeitsspeicher wird über zwei SO‑DIMM Steckplätze im Dual‑Channel DDR4 2133MHz Modus unterstützt, bis zu 16 GB für leichtes Multitasking. Erweiterung bietet ein PCIe x4 Lane (konfigurierbar zu x2 + x1 + x1) für kleine Erweiterungskarten wie WLAN/4G-Module, I/O‑Adapter oder Messkarten.

Anwendungen

• Industrielle Panel‑PCs und HMIs
• Tragbare Prüf‑ und Inspektionsgeräte
• Embedded Steuerterminals und Gateways
• Fahrzeuginfotainment und Kiosksysteme
• Medizinische Überwachungs‑ und intelligente Retail‑Geräte (bei Platz‑ und Leistungsbeschränkungen)

Spezifikationen

• Modell: ECM-SKY6U2
• Formfaktor: COM Express Type 6 Compact (95×95 mm)
• CPU: Intel Skylake-U i7-6600U / i5-6300U / i3-6100U (2C/4T, bis 3,4 GHz beim i7-6600U), TDP 15W
• Chipset: SoC
• Speicher: DDR4 2133MHz, 2×SO‑DIMM, bis zu 16 GB
• PCIe: 1×PCIe x4 (optional 1×PCIe x2 + 2×PCIe x1)
• Display: DDI (HDMI/DVI/DP), VGA, eDP/LVDS; DP/eDP bis 4096×2304@60Hz, HDMI bis 4096×2304@24Hz
• I/O: 4×USB3.0, 4×USB2.0, 1×COM, 1×HDA Audio, 8‑bit GPIO, LPC, SMBus
• Netzwerk: 1×Gigabit LAN (Intel i219)
• Speicheranschlüsse: bis zu 3×SATA3.0 (abhängig von CPU)
• Sicherheit: TPM 2.0
• Stromversorgung: ATX/AT; Max. Leistung 54W
• Betriebstemperatur: 0~60°C; Lagerung: -40~85°C
• OS‑Support: Windows 10 1809, Yocto 2.4 Rocko
