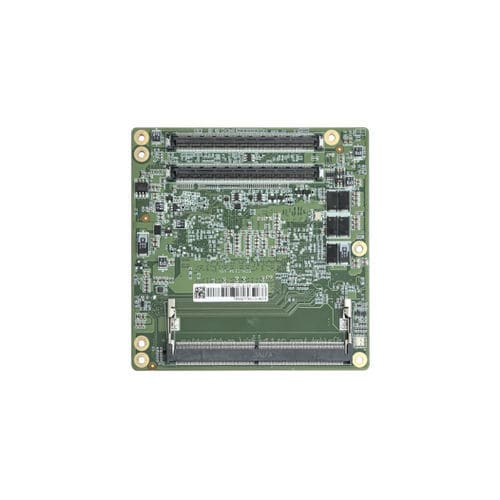

Datenübertragungsmodul ECM-C134

Steuerungzur DatenverarbeitungTelemonitoring

Produktübersicht
Das ECM-C134 ist ein COM Express Type 6 Compact-Modul auf Basis der energieeffizienten Intel Core U300E Plattform. Es integriert eine 5-Kern/6-Thread-CPU (bis 4,3 GHz, 15W TDP) im COM-Express Type 6 Compact-Format 95×95 mm und unterstützt DDR5 4800MHz bis 64 GB, wodurch es sich als kompakter Rechenkern für industrielle HMI, intelligente Retail-Terminals und IoT-Edge-Geräte eignet.

Technische Details
CPU: Intel Core U300E (5C/6T, bis zu 4,3GHz, 8MB Cache, 15W). Formfaktor: COM-Express Type 6 Compact (95×95 mm). Speicher: DDR5 Non-ECC 4800MHz, bis zu 64 GB, 1×SO-DIMM (Option 2×SO-DIMM). PCIe: 2×PCIe Gen4 x4, 1×PCIe Gen4 x2, 2×PCIe Gen4 x1. Netzwerk: Intel i226-V Controller, bis 2,5GbE. Anzeige: 3 unabhängige Ausgänge (2×HDMI 1.4, LVDS Dual-Channel; eDP optional). USB: 4×USB3.0, 8×USB2.0. Interne Schnittstellen: 2×SATA3.0, HDA-Audio, 2×COM, 8-bit GPIO, Watchdog, LPC, SMBUS. Stromversorgung: Vin 8,5–20V (±5%); ATX/AT Unterstützung. Abmessungen: 95×95 mm. Umgebung: Betrieb 0–60°C; Lager -40–85°C. OS Unterstützung: Windows 10, Linux.

Hauptmerkmale

• Intel Core U300E Prozessor, 5 Kerne/6 Threads, 15W Low-Power TDP
• COM-Express Type 6 Compact 95×95 mm für platzkritische Systeme
• DDR5 4800MHz Unterstützung bis 64 GB für höhere Speicherbandbreite
• PCIe Gen4 Mehrkanal-Erweiterung und Intel i226-V 2.5GbE Netzwerk
• Drei-Anzeige-Unterstützung und umfangreiche industrielle I/O für HMI und Embedded-Anwendungen

Technische Daten

• Modell: ECM-C134
• Prozessor: Intel Core U300E (5C/6T, bis zu 4,3GHz, 8MB Cache, 15W)
• Format: COM-Express Type 6 Compact (95×95 mm)
• Speicher: DDR5 Non-ECC bis 64 GB (4800MHz); 1×SO-DIMM (Option 2×SO-DIMM)
• PCIe: 2×PCIe Gen4 x4; 1×PCIe Gen4 x2; 2×PCIe Gen4 x1
• Ethernet: Intel i226-V, 10/100/1000/2,5Gbps
• Display: 2×HDMI 1.4; LVDS Dual-Channel (eDP optional); HDMI 1920×1080@60Hz; LVDS 1920×1200@60Hz
• USB: 4×USB3.0 (5Gbps); 8×USB2.0 (480Mbps)
• Interne Schnittstellen: 2×SATA3.0 (6Gbps), HDA-Audio, 2×COM, 8-bit GPIO, Watchdog, LPC, SMBUS
• Stromversorgung: Vin 8,5–20V (±5%); ATX: 12V, 5VSB
• Abmessungen: 95×95 mm
• Betriebstemperatur: 0–60°C; Lagertemperatur: -40–85°C
• OS Unterstützung: Windows 10, Linux
